Uponor Q&E Verteiler IG/AG PL, G 3/4", MT/FT
3 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Anzahl
Nennweite
Nabenabstand
Beschreibung
Uponor Q und E Verteiler IG/AG PL, G 3/4" MT/FT, 4x16mm, c/c 35mm

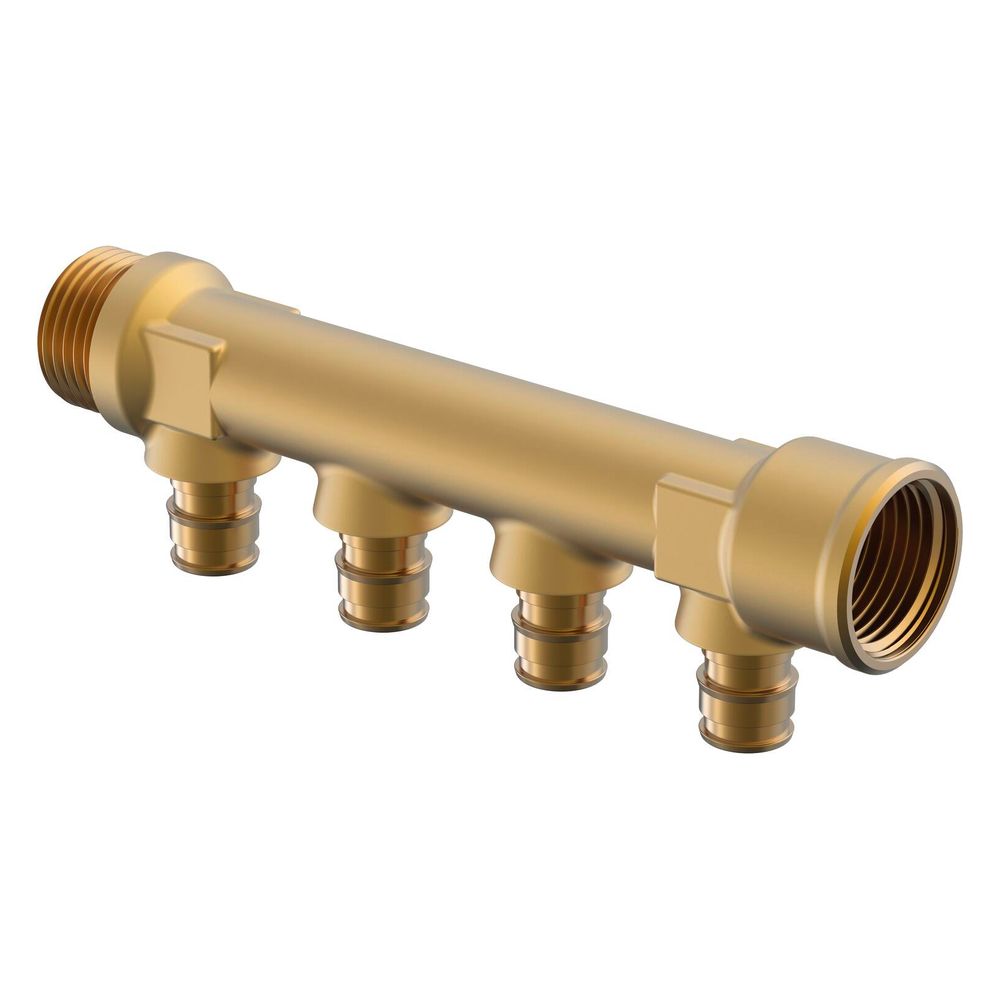

Der Uponor Q und E Verteiler IG/AG PL aus der Q&E Serie ist eine robuste Komponente aus Messing für flexible Rohrsysteme. Er verfügt über ein G 3/4" Innen- und Außengewinde und vier Abzweige mit einem Rohraußendurchmesser von 16 mm, die einen Achsabstand von 35 mm aufweisen. Dieser Verteiler ist für einen maximalen Betriebsdruck von PN 10 und eine Dauerbetriebstemperatur von bis zu 70 °C ausgelegt.
Wie ist der Uponor Q&E Verteiler konstruiert?

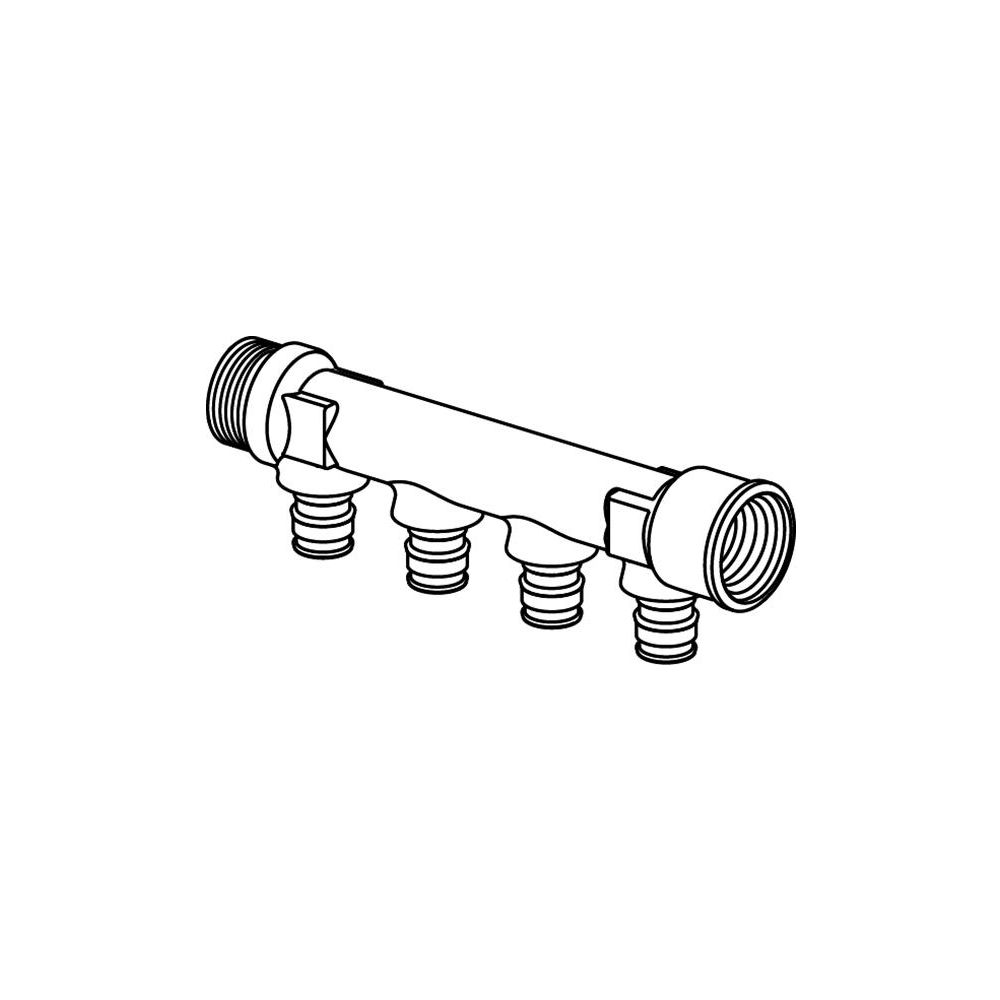

Der Verteiler ist als einfacher Durchgang mit geraden Abzweigen konzipiert. Er besteht aus Messing und ist für eine Länge von 159 mm ausgelegt. Die Anschlüsse umfassen ein Außengewinde zylindrisch nach BSPP (ISO 228-1) und ein Innengewinde zylindrisch nach BSPT-Rp (ISO 7-1 / EN 10226-1), jeweils mit einem Nenndurchmesser von 3/4 Zoll (20 mm). Die vier Abzweigungen sind mit Klemmringanschlüssen für Rohre mit einem Außendurchmesser von 16 mm ausgestattet und haben einen Abstand von 35 mm zueinander.
Für welche Anwendungen ist der Verteiler geeignet?
Dieser Uponor Q&E Verteiler ist systemgebunden und primär für die Anbindung von Radiatoren gemäß DIN EN ISO 15875 in Heizungsanwendungen für Nieder- und Hochtemperatur ausgelegt. Er ist für Leitungswasser geeignet. Eine Eignung für Glykol, Heizungswasser, Kühlwasser oder Pressluft ist nicht gegeben. Es ist zu beachten, dass Q&E Sicherungsringe separat bestellt werden müssen. Der Verteiler ist ohne Entlüftung, Isolierung, Wandbefestigungsbügel, Füße, Absperrventil oder Füll-/Entleerungshahn ausgeführt.
Technische Daten
- Werkstoff: Messing
- Anzahl der Abzweige: 4
- Rohraußendurchmesser Abzweigungen: 16 mm
- Abstand zwischen den Abzweigungen: 35 mm
- Nenndurchmesser Anschluss 1: 3/4 Zoll (20 mm)
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20 mm)
- Druckstufe Artikel: PN 10
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
- Länge Verteiler: 159 mm
- Ausführung: einfach, Durchgang mit geraden Abzweigen
Der Uponor Q und E Verteiler aus Messing bietet eine zuverlässige Lösung für die Verteilung in flexiblen Rohrsystemen. Mit vier Abzweigen für 16 mm Rohre, einem Nenndurchmesser von 3/4 Zoll und einer Druckstufe von PN 10 bei bis zu 70 °C Dauerbetriebstemperatur, ist er eine solide Komponente für entsprechende Installationen, insbesondere in Heizungsanwendungen.
Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1023029 |
| Hersteller | Uponor |
| Abstand zwischen den Abzweigungen | 35 |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Abzweigungen | Klemmring |
| Anzahl der Abzweige | 4 |
| Anzahl der Verzweigungsrichtungen | 1 |
| Artikelnummer | UPONOR-1023029 |
| Ausführung | einfach |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 7331541132695 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Glykol | nein |
| Geeignet für Heizungswasser | nein |
| Geeignet für Kühlwasser | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Pressluft | nein |
| Gewicht | 0,332 kg |
| Länge Verteiler | 159 |
| Max Mediumtemperatur (Dauerbetrieb) | 70 |
| Mit Absperrventil | nein |
| Mit Entlüftung | nein |
| Mit Füll-/Entleerungshahn | nein |
| Mit Füßen | nein |
| Mit Isolierung | nein |
| Mit Wandbefestigungsbügel | nein |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Rohraußendurchmesser Abzweigungen | 16 |
| Systemgebunden | ja |
| Unterschiedliche Abstände zwischen Abzweigungen | nein |
| Werkstoff | Messing |
| WEEE-Nr. | 16532378 |
