Uponor Q&E Verteiler IG/AG PL, G 3/4", MT/FT
3 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Anzahl
Nennweite
Nabenabstand
Beschreibung

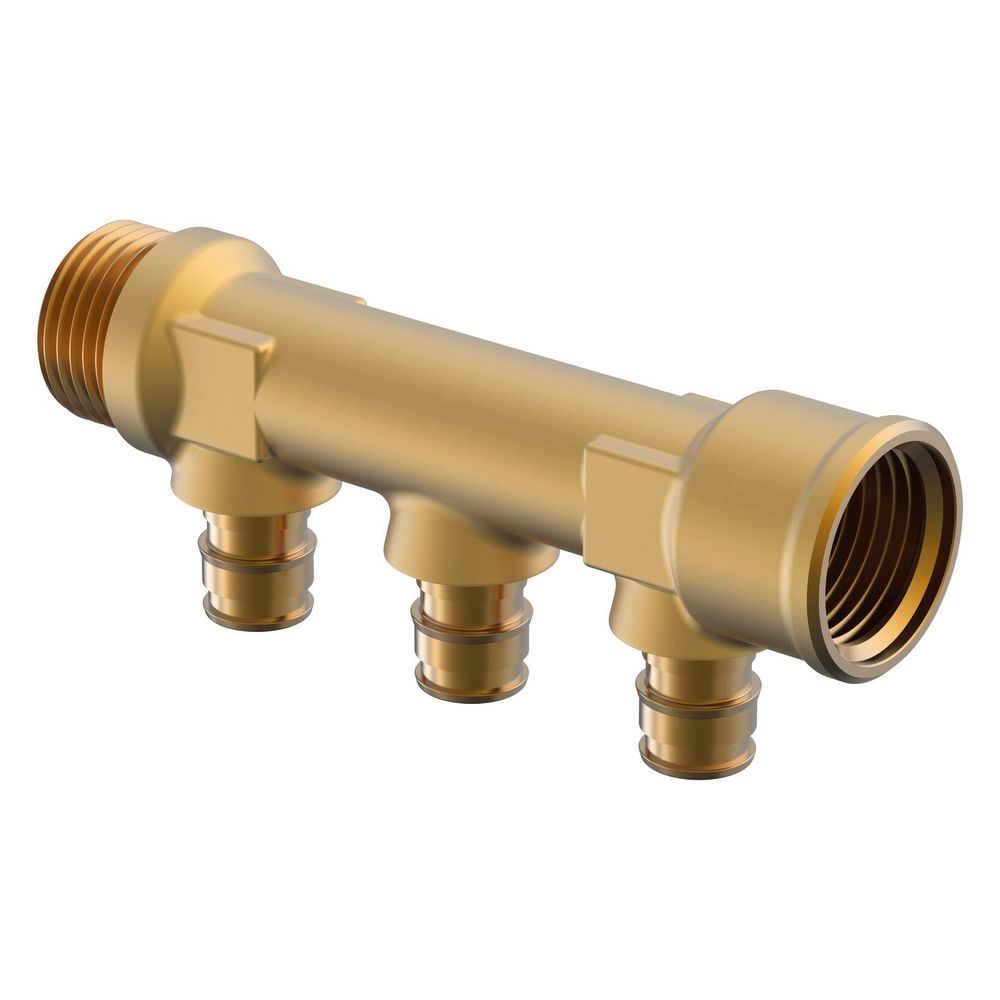

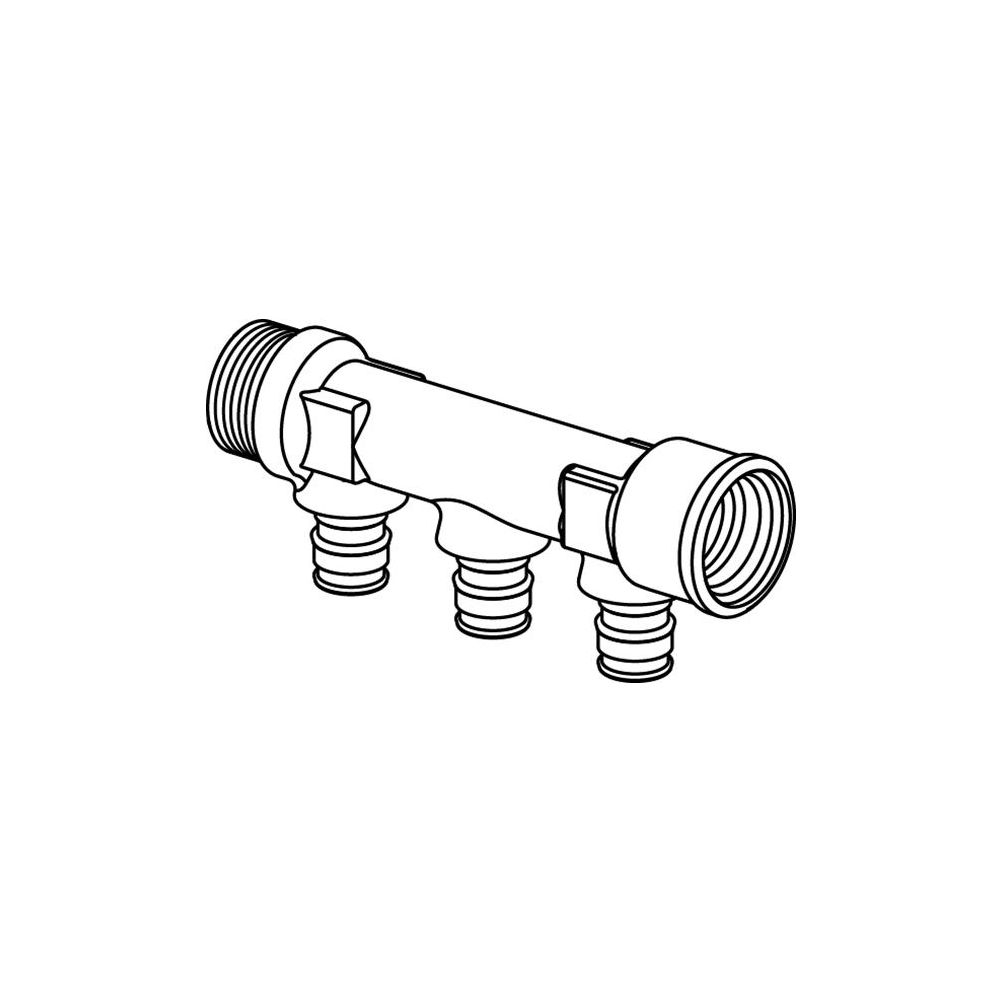

Uponor Q und E Verteiler IG/AG PL, G 3/4" MT/FT, 3x16mm, c/c 35mm
Der Uponor Q und E Verteiler IG/AG PL mit G 3/4" MT/FT Anschluss und 3x16mm Abzweigungen ist ein hochwertiger Messingverteiler aus der Q&E Serie. Er eignet sich für die Heizkörperanbindung in Heizungsanlagen mit Nieder- und Hochtemperaturbetrieb und ist speziell für Leitungswasser und Heizungswasser konzipiert. Typische Einsatzbereiche sind flexible Rohrsysteme in Wohn- und Gewerbegebäuden, die eine zuverlässige Verteilung des Heizmediums erfordern.
Wie ist der Verteiler konstruiert und welche Anschlüsse bietet er?
Der Verteiler verfügt über drei Abzweige mit einem Abstand von 35 mm zwischen den Abzweigungen. Die Form ist ein Durchgang mit geraden Abzweigen, ausgeführt als einfaches Modell. Die Anschlüsse bestehen aus einem Außengewinde zylindrisch BSPP (ISO 228-1) und einem Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1), jeweils mit einem Nenndurchmesser von 3/4 Zoll (20 mm). Die Abzweigungen sind mit Klemmringanschlüssen für Rohraußendurchmesser von 16 mm ausgestattet.
Für welche Medien und Anwendungen ist der Verteiler geeignet?
Der Verteiler ist für die Verwendung mit Leitungswasser und Heizungswasser ausgelegt, jedoch nicht für Glykol, Kühlwasser oder Pressluft geeignet. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 70 °C, und die Druckstufe ist mit PN 10 angegeben. Damit ist der Verteiler für den Einsatz in Heizungsanlagen mit Nieder- und Hochtemperaturbetrieb geeignet.
Welche Besonderheiten und Zubehör sind zu beachten?
Der Verteiler ist aus Messing gefertigt und gehört zur Produktgruppe Flexible Rohrsysteme der Serie Q&E. Für die sichere Befestigung der Rohre sind Q&E Sicherungsringe erforderlich, die separat bestellt werden müssen. Der Verteiler ist ohne integrierte Absperrventile, Entlüftungen, Füll-/Entleerungshähne, Füße, Isolierungen oder Wandbefestigungsbügel ausgeführt.
Technische Daten
- Werkstoff: Messing
- Anzahl der Abzweige: 3
- Rohraußendurchmesser Abzweigungen: 16 mm
- Abstand zwischen Abzweigungen: 35 mm
- Länge Verteiler: 124 mm
- Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1), 3/4 Zoll (20 mm)
- Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1), 3/4 Zoll (20 mm)
- Druckstufe: PN 10
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
- Geeignet für: Leitungswasser, Heizungswasser
Der Uponor Q und E Verteiler IG/AG PL bietet eine robuste und präzise Lösung für die Heizkörperanbindung in flexiblen Rohrsystemen. Mit seiner Messingausführung, den standardisierten Anschlüssen und der Eignung für Heizungswasser bis 70 °C sowie PN 10 Druckstufe stellt er eine zuverlässige Komponente für Heizungsanlagen dar.
Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1023028 |
| Hersteller | Uponor |
| Abstand zwischen den Abzweigungen | 35 |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Abzweigungen | Klemmring |
| Anzahl der Abzweige | 3 |
| Anzahl der Verzweigungsrichtungen | 1 |
| Artikelnummer | UPONOR-1023028 |
| Ausführung | einfach |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 7331541132688 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Glykol | nein |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Pressluft | nein |
| Gewicht | 0,261 kg |
| Länge Verteiler | 124 |
| Max Mediumtemperatur (Dauerbetrieb) | 70 |
| Mit Absperrventil | nein |
| Mit Entlüftung | nein |
| Mit Füll-/Entleerungshahn | nein |
| Mit Füßen | nein |
| Mit Isolierung | nein |
| Mit Wandbefestigungsbügel | nein |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Rohraußendurchmesser Abzweigungen | 16 |
| Systemgebunden | ja |
| Unterschiedliche Abstände zwischen Abzweigungen | nein |
| Werkstoff | Messing |
| WEEE-Nr. | 16532378 |
