Uponor Q&E Verteiler IG/AG PL, G 3/4", MT/FT

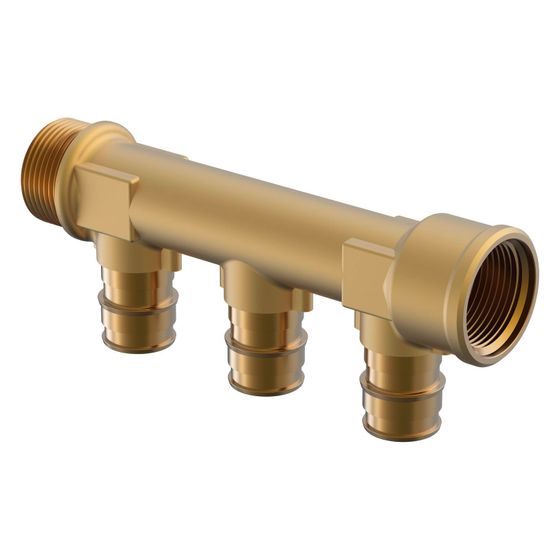

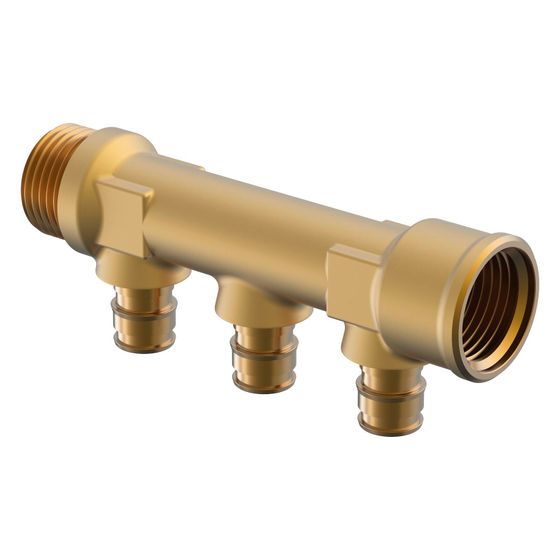

3 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Anzahl
Nennweite
Nabenabstand
Beschreibung

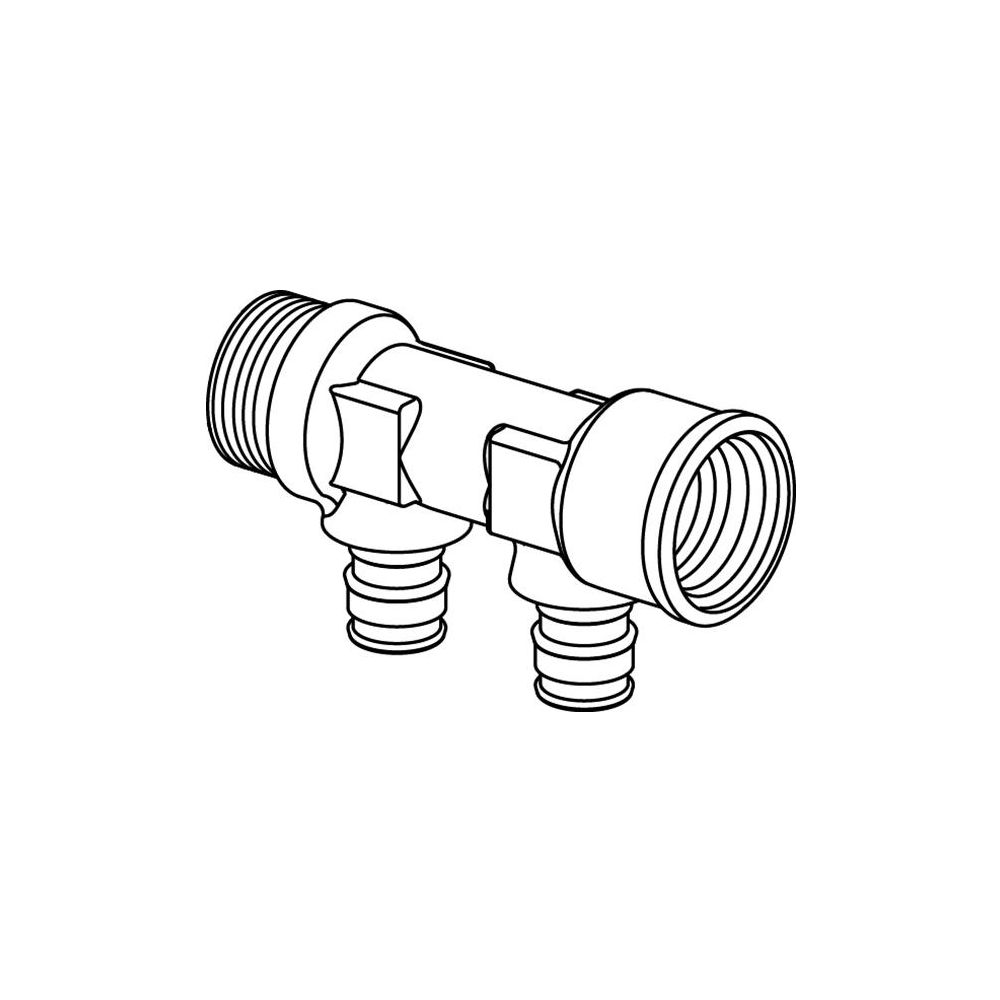

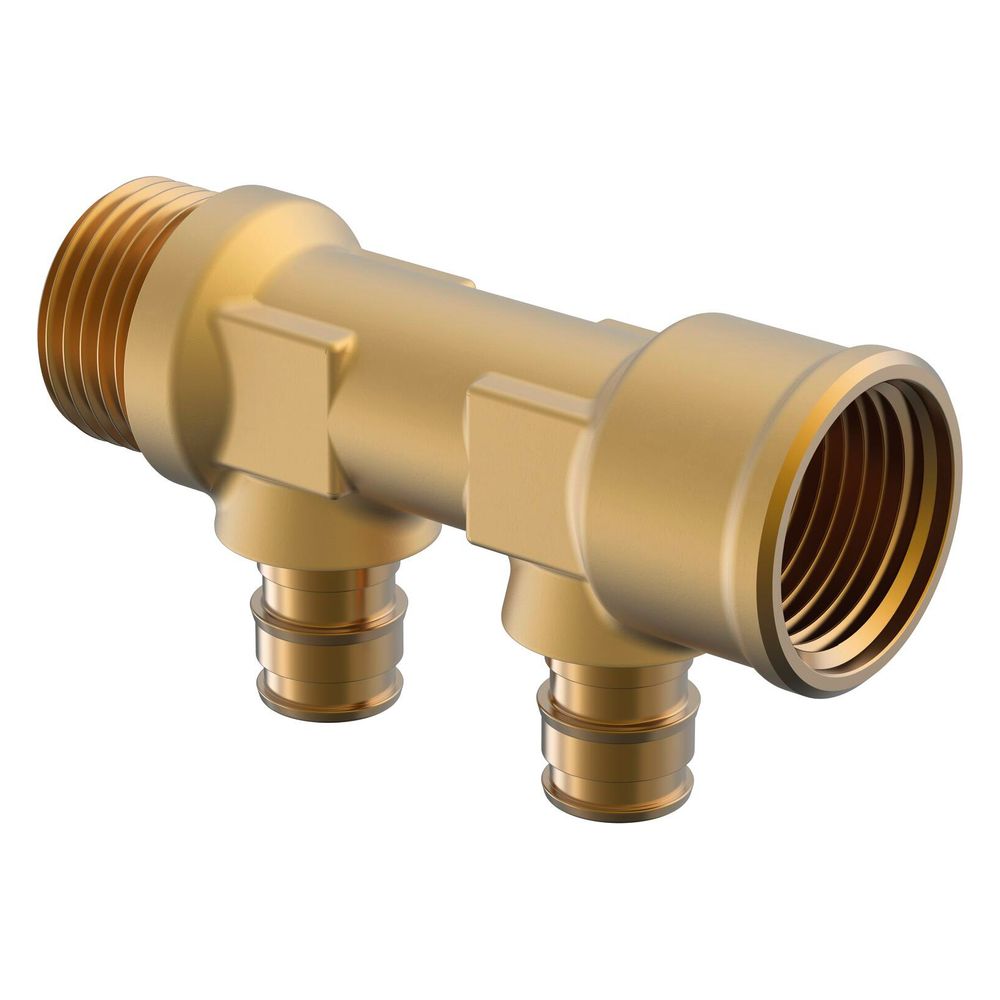

Uponor Q und E Verteiler IG/AG PL, G 3/4" MT/FT, 2x16mm, c/c 35mm
Der Uponor Q und E Verteiler IG/AG PL ist ein hochwertiges Bauteil aus Messing für die Heizkörperanbindung in flexiblen Rohrsystemen. Mit seinen G 3/4" Anschlüssen (Außen- und Innengewinde), zwei Abzweigungen für Rohre mit 16 mm Außendurchmesser und einem Achsabstand von 35 mm ist er ideal für Nieder- und Hochtemperatur-Heizsysteme. Dieser Verteiler ist für den Einsatz mit Leitungswasser und Heizungswasser bis zu einer maximalen Mediumtemperatur von 70 °C und einer Druckstufe von PN 10 ausgelegt.
Wie ist der Uponor Q&E Verteiler konstruiert und welche Anschlüsse sind vorhanden?
Der Verteiler ist als einfacher Durchgang mit geraden Abzweigen ausgeführt und verfügt über zwei Abzweige. Der Abstand zwischen den Abzweigungen beträgt 35 mm. Die Hauptanschlüsse bestehen aus einem Außengewinde zylindrisch BSPP (ISO 228-1) und einem Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1), jeweils mit einem Nenndurchmesser von 3/4 Zoll (20 mm). Die Abzweigungen sind mit Klemmringanschlüssen für einen Rohraußendurchmesser von 16 mm ausgestattet.
Für welche Medien und Anwendungen ist der Verteiler geeignet?
Dieser Verteiler ist speziell für die Verwendung mit Leitungswasser und Heizungswasser konzipiert. Eine Eignung für Glykol, Kühlwasser oder Pressluft ist nicht gegeben. Die Ausführung ist für Heizungsanwendungen im Nieder- und Hochtemperaturbereich vorgesehen und entspricht den Anforderungen für Radiatorenanbindungen gemäß DIN EN ISO 15875. Der Verteiler ist systemgebunden an das Uponor Q&E Rohrsystem.
Welche Besonderheiten sind beim Uponor Q&E Verteiler zu beachten?
Der Verteiler besteht aus robustem Messing und verfügt über feste Abgänge für Q&E 16 mm Rohre. Es ist wichtig zu beachten, dass Q&E Sicherungsringe separat bestellt werden müssen, da sie nicht im Lieferumfang enthalten sind. Der Verteiler ist ohne integrierte Absperrventile, Entlüftungen, Füll- oder Entleerungshähne, Füße, Isolierungen oder Wandbefestigungsbügel ausgeführt.
Technische Daten
- Werkstoff: Messing
- Anzahl der Abzweige: 2
- Rohraußendurchmesser Abzweigungen: 16 mm
- Abstand zwischen den Abzweigungen: 35 mm
- Nenndurchmesser Anschluss 1: 3/4 Zoll (20 mm)
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20 mm)
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
- Druckstufe Artikel: PN 10
- Form: Durchgang mit geraden Abzweigen
- Geeignet für: Leitungswasser, Heizungswasser
Der Uponor Q und E Verteiler IG/AG PL bietet eine zuverlässige und präzise Lösung für die Heizkörperanbindung in flexiblen Rohrsystemen. Mit seiner robusten Messingausführung, zwei Abzweigungen für 16 mm Rohre und der Eignung für Heizungswasser bis 70 °C bei PN 10 stellt er eine langlebige Komponente für effiziente Heizungsanlagen dar.

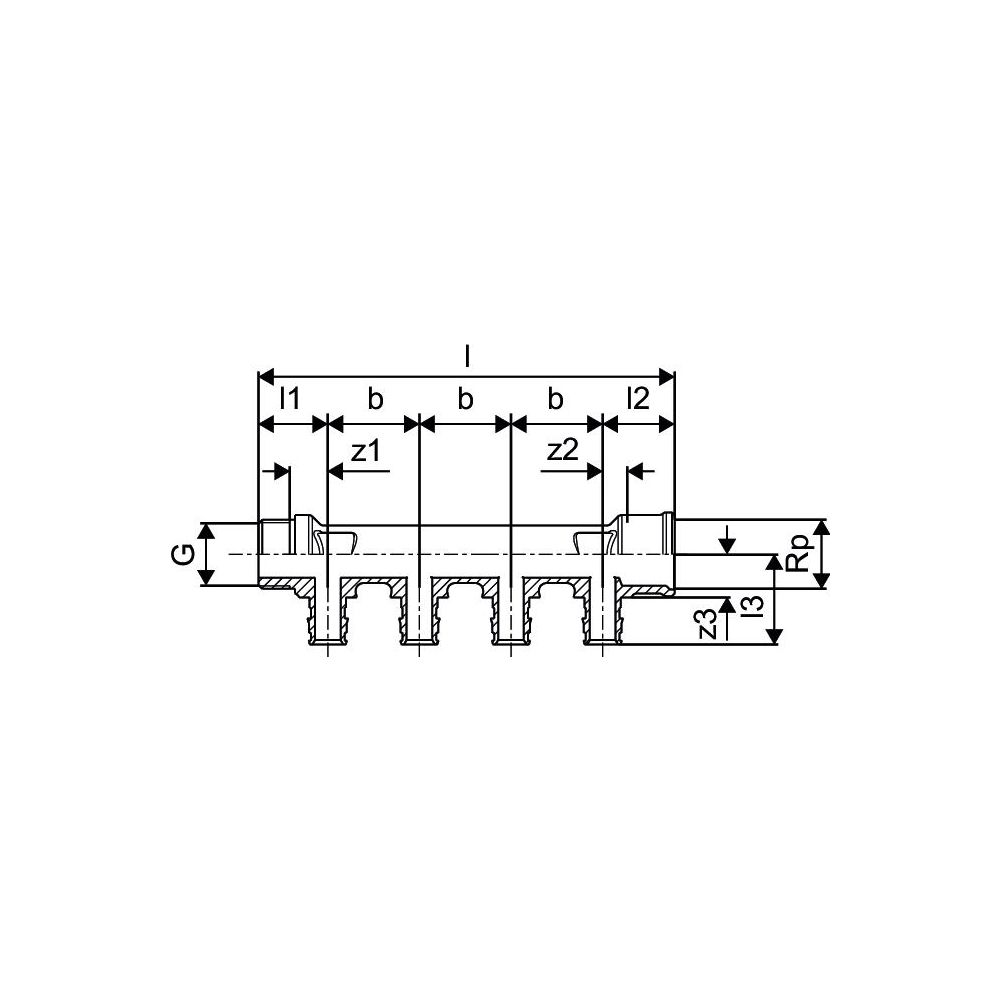

Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1023027 |
| Hersteller | Uponor |
| Abstand zwischen den Abzweigungen | 35 |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Abzweigungen | Klemmring |
| Anzahl der Abzweige | 2 |
| Anzahl der Verzweigungsrichtungen | 1 |
| Artikelnummer | UPONOR-1023027 |
| Ausführung | einfach |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 7331541132671 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Glykol | nein |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Pressluft | nein |
| Gewicht | 0,2 kg |
| Länge Verteiler | 89 |
| Max Mediumtemperatur (Dauerbetrieb) | 70 |
| Mit Absperrventil | nein |
| Mit Entlüftung | nein |
| Mit Füll-/Entleerungshahn | nein |
| Mit Füßen | nein |
| Mit Isolierung | nein |
| Mit Wandbefestigungsbügel | nein |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Rohraußendurchmesser Abzweigungen | 16 |
| Systemgebunden | ja |
| Unterschiedliche Abstände zwischen Abzweigungen | nein |
| Werkstoff | Messing |
| WEEE-Nr. | 16532378 |
