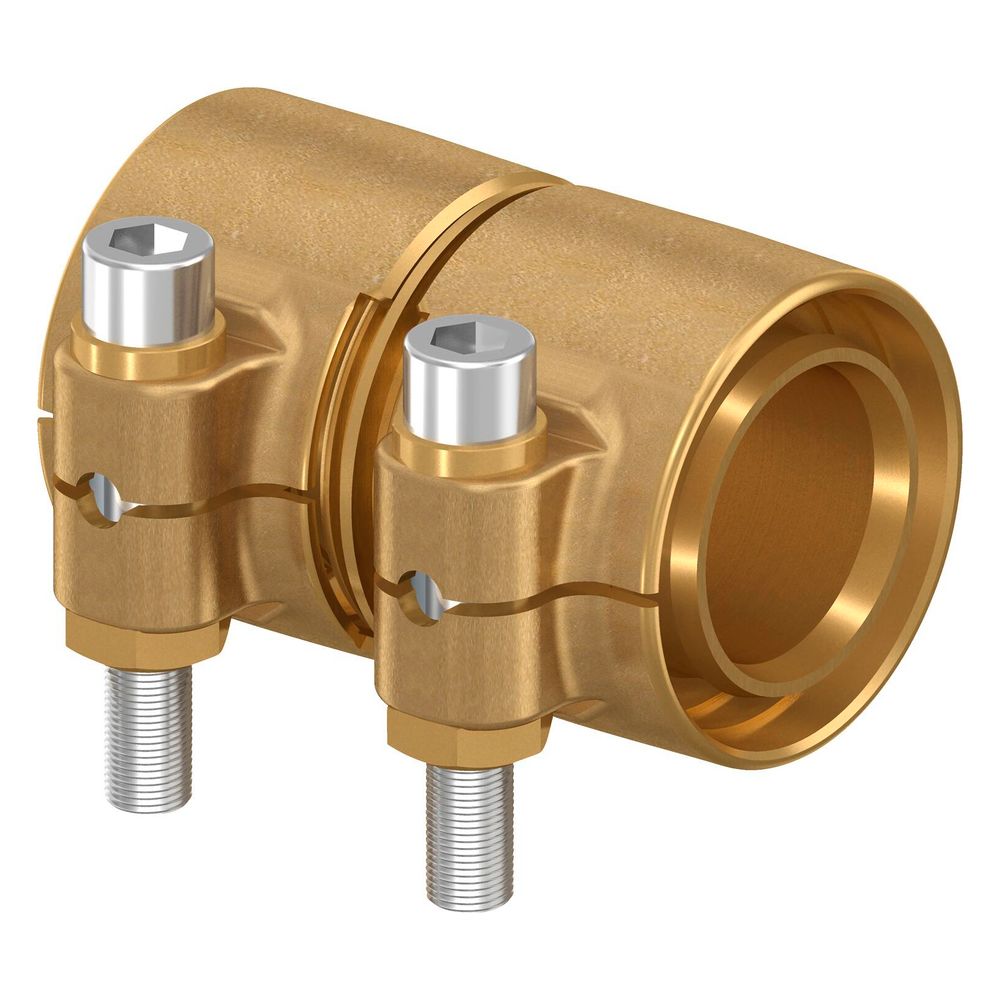

Uponor Wipex Kupplung PN 10, 25x3,5-25x3,5mm

Die Uponor Wipex Kupplung PN 10, 25x3,5-25x3,5mm aus der Uponor Wipex Serie ist eine gerade, einteilige Verbindungslösung, die speziell für die Nahwärmeversorgung konzipiert wurde. Sie ermöglicht eine zugfeste Klemmanschlussverbindung von PE-Xa Rohren mit einem Rohraußendurchmesser von 25 mm. Die Kupplung ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C und eine maximale Temperatur von +95 °C ausgelegt und zeichnet sich durch ihre entzinkungsbeständige Messingkonstruktion sowie eine Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) aus. Sie ist kompatibel mit einer Vielzahl von Uponor Rohrsystemen, darunter VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS.

Welche Eigenschaften zeichnen die Uponor Wipex Kupplung aus?

Die Uponor Wipex Kupplung ist als gerades, einteiliges Formteil konzipiert und besteht aus korrosionsbeständigem, entzinkungsbeständigem Messing gemäß DIN EN ISO 6509. Für eine zuverlässige Abdichtung sorgt ein O-Ring aus Ethylen-Propylen-Dien-Kautschuk (EPDM), der sowohl zwischen einzelnen Wipex Formteilen als auch zwischen Wipex Übergangsnippel und Wipex Formteil wirksam ist. Die Kupplung ist zugfest und systemgebunden, was eine hohe Kompatibilität innerhalb des Uponor Systems sicherstellt. Ein Schraubenset, bestehend aus einer Innensechskantschraube aus Edelstahl, einer Mutter und einer Unterlegscheibe aus Messing, ist für die Montage vorgesehen. Die Klemmhülsen sind bei Dimensionen von 63 bis 110 mm mit Kunststoffplättchen vorgeweitet.

Für welche Anwendungen ist die Kupplung geeignet?

Diese Kupplung ist primär für die Verbindung von PE-Xa Rohren sowie PE 100-RC Mediumrohren konzipiert. Sie dient als Fittingsystem für eine Vielzahl von Uponor Rohrsystemen, darunter VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS. Die Kupplung ermöglicht den Übergang zwischen PE-Xa / PE 100-RC Mediumrohren und Übergangsnippeln mit zylindrischem Außengewinde. Sie ist für Anwendungen mit einer maximalen Temperaturbelastung von +95 °C und einem Betriebsdruck von bis zu 10 bar ausgelegt.

Welche Zertifizierungen besitzt die Uponor Wipex Kupplung?

Die Uponor Wipex Kupplung erfüllt hohe Qualitätsstandards und ist durch mehrere Zertifizierungen belegt. Dazu gehören die Kiwa Systemzertifizierung, die DVGW W534 und DVGW W321 Zertifizierungen, die ÖVGW PW302 Zertifizierung sowie die KOMO Systemzertifizierung. Diese Prüfsiegel bestätigen die Eignung und Sicherheit des Produkts für die vorgesehenen Anwendungen.

Technische Daten

• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Temperatur: +95 °C
• Rohraußendurchmesser Anschluss 1: 25 mm
• Rohraußendurchmesser Anschluss 2: 25 mm
• Länge: 54 mm
• Standard Dimension Ratio (SDR): 7,4
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoff Anschlüsse: Messing, entzinkungsbeständig (DZR)
• Ausführung: 1-teilig
• Form: gerade

Die Uponor Wipex Kupplung bietet eine zuverlässige und langlebige Lösung für die Verbindung von PE-Xa Rohren in der Nahwärmeversorgung. Gefertigt aus entzinkungsbeständigem Messing und ausgestattet mit einer EPDM-Dichtung, ermöglicht sie eine sichere und zugfeste Verbindung. Mit einer Belastbarkeit von bis zu 10 bar Arbeitsdruck und +95 °C Betriebstemperatur ist sie für anspruchsvolle Anwendungen geeignet und durch umfassende Zertifizierungen wie Kiwa und DVGW bestätigt.

Lieferumfang

• 1x Uponor Wipex Kupplung PN 10, 25x3,5-25x3,5mm
• 1x Innensechskantschraube aus Edelstahl
• 1x Mutter aus Messing
• 1x Unterlegscheibe aus Messing
