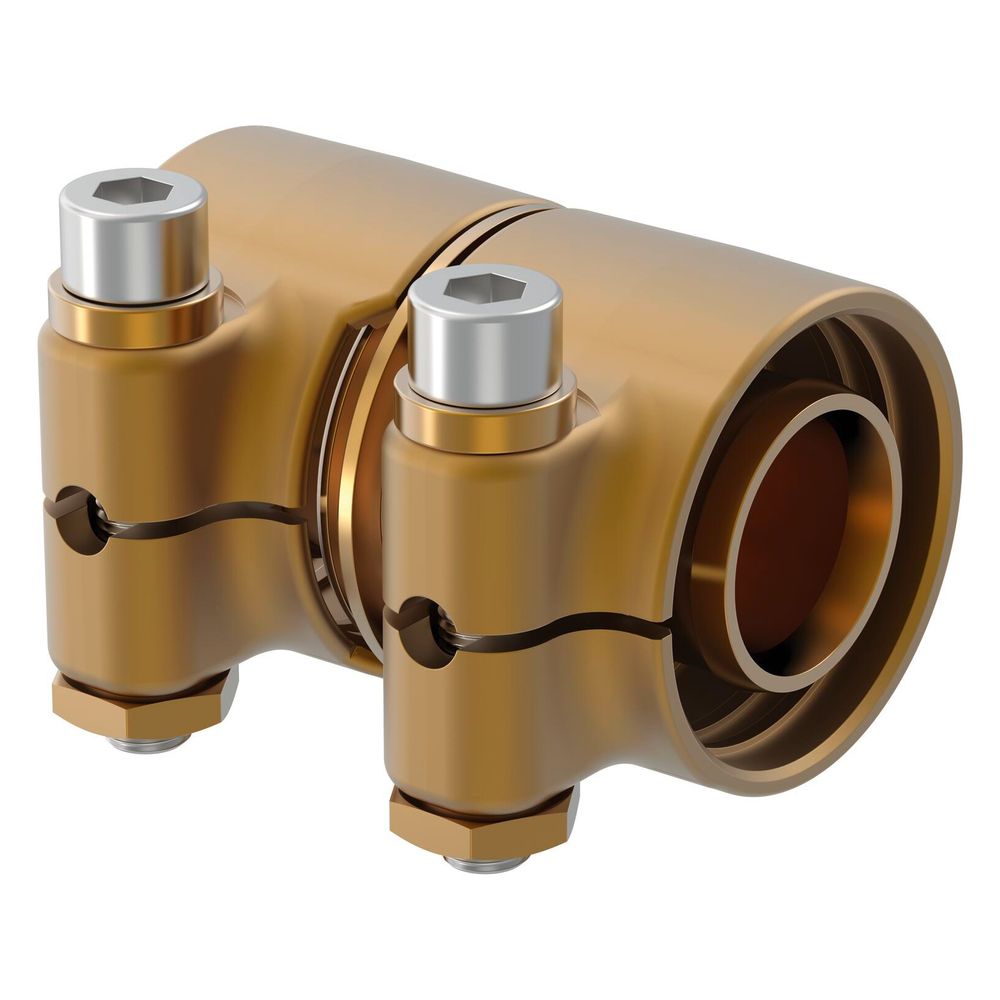

Uponor Wipex Kupplung PN 10, 50x6,9-50x6,9mm

Die Uponor Wipex Kupplung PN 10, 50x6,9-50x6,9mm ist eine gerade, einteilige Verbindungslösung für PE-Xa Rohre. Gefertigt aus entzinkungsbeständigem Messing, ermöglicht diese Kupplung eine zugfeste Verbindung in Nahwärmeversorgungssystemen. Sie ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C und eine maximale Temperaturbelastung von +95 °C ausgelegt.

Welche Eigenschaften zeichnet die Uponor Wipex Kupplung aus?

Die Uponor Wipex Kupplung ist als einteiliges, gerades Formteil konzipiert und besteht aus korrosionsbeständigem, entzinkungsbeständigem Messing gemäß DIN EN ISO 6509. Die Dichtung erfolgt mittels Ethylen-Propylen-Dien-Kautschuk (EPDM) und O-Ringen, die sowohl zwischen einzelnen Wipex Formteilen als auch zwischen Wipex Übergangsnippel und Formteil eine zuverlässige Abdichtung sicherstellen. Die Kupplung ist zugfest ausgeführt und verfügt über ein Schraubenset mit Innensechskantschraube aus Edelstahl, Mutter und Unterlegscheibe aus Messing. Die Qualität des Produkts wird durch Zertifizierungen wie DVGW W534, ÖVGW PW302, Kiwa Systemzertifizierung und KOMO Systemzertifizierung bestätigt.

Für welche Anwendungen ist die Uponor Wipex Kupplung geeignet?

Diese Kupplung ist speziell für die Verbindung von PE-Xa Rohren konzipiert und systemgebunden für die Rohrsysteme VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS. Sie dient als Übergang zwischen PE-Xa / PE 100-RC Mediumrohren zu Übergangsnippeln mit zylindrischem Außengewinde und findet ihren Einsatz in der Nahwärmeversorgung.

Welche technischen Merkmale bietet die Uponor Wipex Kupplung?

Die Kupplung verfügt über zwei Klemmanschlüsse für Rohre mit einem Außendurchmesser von jeweils 50 mm. Die Gesamtlänge der Kupplung beträgt 86 mm. Sie ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C und eine maximale Temperaturbelastung von +95 °C ausgelegt. Die Standard Dimension Ratio (SDR) beträgt 7,4. Die Kupplung ist mit Dichtungsmaterial ausgestattet und nicht reduzierend.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschlussart: Klemmanschluss
• Rohraußendurchmesser: 50 mm
• Länge: 86 mm
• Standard Dimension Ratio (SDR): 7,4
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Temperaturbelastung: +95 °C
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoff Anschluss: Messing, entzinkungsbeständig (DZR)

Die Uponor Wipex Kupplung bietet eine robuste und zuverlässige Verbindung für PE-Xa Rohre in anspruchsvollen Nahwärmeversorgungssystemen. Mit ihrer Konstruktion aus entzinkungsbeständigem Messing, einer Druckbeständigkeit von 10 bar und einer Temperaturbeständigkeit bis +95 °C stellt sie eine langlebige Lösung dar. Die einfache Handhabung durch Klemmanschlüsse und die Systembindung ermöglichen eine sichere Installation.
