Uponor Wipex Kupplung
12 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nenndruck
Durchmesser
Wandstärke
1042972
110,40 €
10 - 14 Werktage
PN 6
25 mm
2,3 mm
1042970
114,60 €
10 - 14 Werktage
PN 10
25 mm
3,5 mm
1042974
126,30 €
10 - 14 Werktage
PN 10
32 mm
4,4 mm
1042980
141,10 €
2 - 3 Werktage
PN 6
40 mm
3,7 mm
1042979
145,80 €
10 - 14 Werktage
PN 10
40 mm
5,5 mm
1042984
160,10 €
10 - 14 Werktage
PN 6
50 mm
4,6 mm
1042983
164,00 €
10 - 14 Werktage
PN 10
50 mm
6,9 mm
Beschreibung

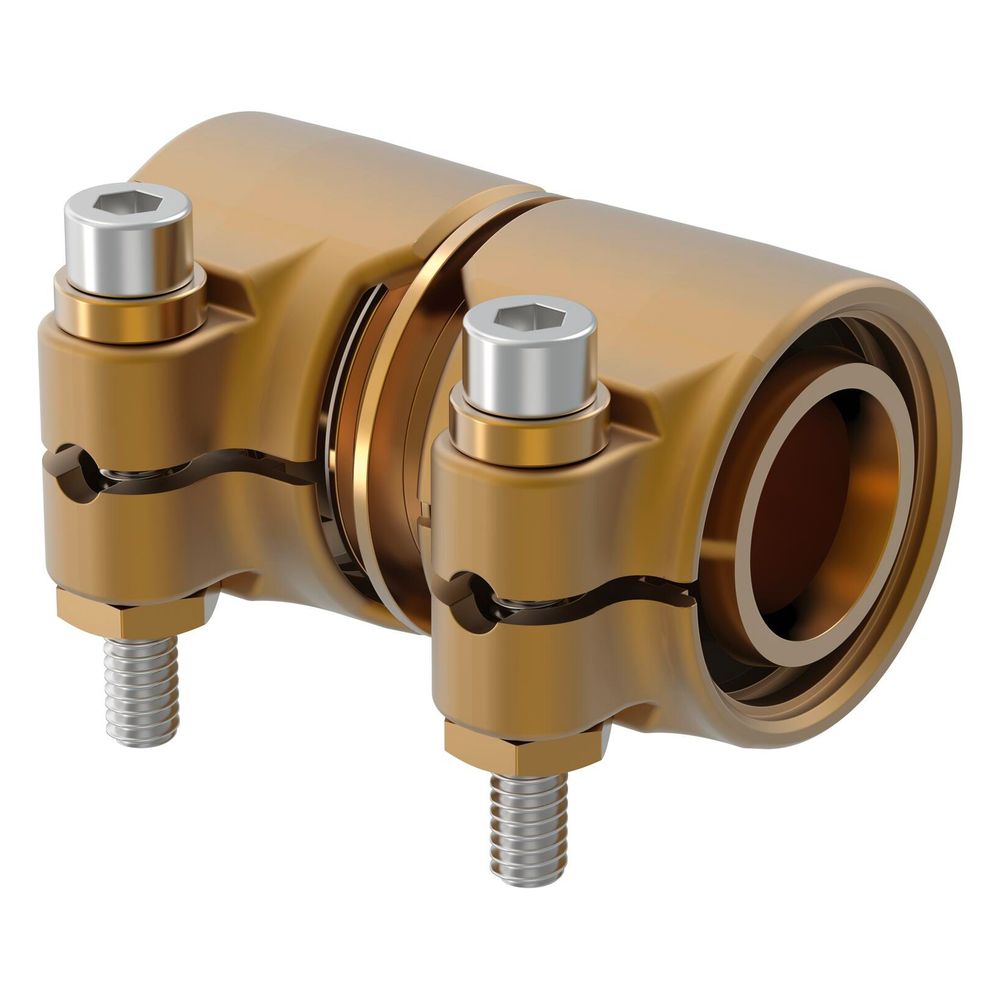

Uponor Wipex Kupplung PN 6, 32x2,9-32x2,9mm
Die Uponor Wipex Kupplung PN 6 ist eine gerade, einteilige Verbindungslösung aus der Uponor Wipex Serie, speziell konzipiert für die Nahwärmeversorgung. Sie ermöglicht die sichere Verbindung von PE-Xa- oder PE 100-RC Rohren mit einem Rohraußendurchmesser von 32 mm und einer Wandstärke von 2,9 mm. Diese Kupplung ist für einen maximalen Arbeitsdruck von 6 bar bei +95 °C oder 16 bar bei +20 °C ausgelegt.
Wie ist die Uponor Wipex Kupplung konstruiert und aus welchen Materialien besteht sie?
Die Kupplung besteht aus korrosionsbeständigem, entzinkungsbeständigem Messing gemäß DIN EN ISO 6509. Beide Klemmanschlüsse sind ebenfalls aus Messing gefertigt. Für eine zuverlässige Abdichtung sorgt eine Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Das Schraubenset der Kupplung beinhaltet eine Innensechskantschraube aus Edelstahl, eine Mutter und eine Unterlegscheibe aus Messing. Die Klemmhülsen sind mit Kunststoffplättchen vorgeweitet, insbesondere bei Dimensionen von 63 bis 110 mm. Die Konstruktion ist zugfest und systemgebunden, was eine dauerhafte und sichere Verbindung ermöglicht.
Für welche Rohrsysteme und Anwendungen ist die Kupplung geeignet?
Diese Kupplung ist ein integraler Bestandteil des Fittingsystems für die Uponor Rohrsysteme VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS. Sie dient der Verbindung von PE-Xa- oder PE 100-RC Mediumrohren und ermöglicht den Übergang zu Übergangsnippeln mit zylindrischem Außengewinde. Die maximale Temperaturbelastung beträgt +95 °C.
Welche Zertifizierungen und Prüfsiegel besitzt die Uponor Wipex Kupplung?
Die Uponor Wipex Kupplung erfüllt hohe Qualitätsstandards und ist durch verschiedene Zertifizierungen und Prüfsiegel ausgezeichnet. Dazu gehören die KOMO Systemzertifizierung nach BRL 5609, überwacht durch die Zertifizierungsstelle Kiwa N.V., sowie die Deklaration nach DIN EN 15632. Des Weiteren verfügt die Kupplung über die DVGW VP600 Zertifizierung, das DVGW-Siegel, das KIWA-Prüfsiegel und die ÖVGW Zertifizierung.
Technische Daten
- Ausführung: 1-teilig
- Form: gerade
- Anschlussart: Klemmanschluss
- Rohraußendurchmesser: 32 mm
- Standard Dimension Ratio (SDR): 11
- Länge: 62,5 mm
- Material Anschluss: Messing, entzinkungsbeständig (DZR)
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 16 bar
- Max. Arbeitsdruck bei 95 °C: 6 bar
Die Uponor Wipex Kupplung PN 6 bietet eine robuste und zertifizierte Verbindungslösung für PE-Xa- und PE 100-RC Rohrsysteme in der Nahwärmeversorgung. Gefertigt aus entzinkungsbeständigem Messing und ausgestattet mit hochwertigen EPDM-Dichtungen, ermöglicht sie eine sichere und dauerhafte Installation. Mit einer Auslegung für einen maximalen Arbeitsdruck von 6 bar bei +95 °C oder 16 bar bei +20 °C erfüllt sie die Anforderungen anspruchsvoller Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Nahwärmeversorgung |
| Hersteller-Serie | Wipex |
| Hersteller-Produktgruppe | Uponor Wipex |
| Hersteller-Artikelnummer | 1042973 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmanschluss |
| Anschluss 2 | Klemmanschluss |
| Arbeitslänge Anschluss 1 | 5,75 |
| Arbeitslänge Anschluss 2 | 5,75 |
| Artikelnummer | UPONOR-1042973 |
| Ausführung | 1-teilig |
| DVGW-Siegel | ja |
| EAN-13 | 7331541200752 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,338 kg |
| KIWA-Prüfsiegel | ja |
| Länge | 62,5 |
| Länge Anschluss 1 | 31,25 |
| Länge Anschluss 2 | 31,25 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 32 |
| Rohraußendurchmesser Anschluss 2 | 32 |
| Standard Dimension Ratio (SDR) | 11 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Werkstoffgüte Anschluss 2 | Messing, entzinkungsbeständig (DZR) |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
