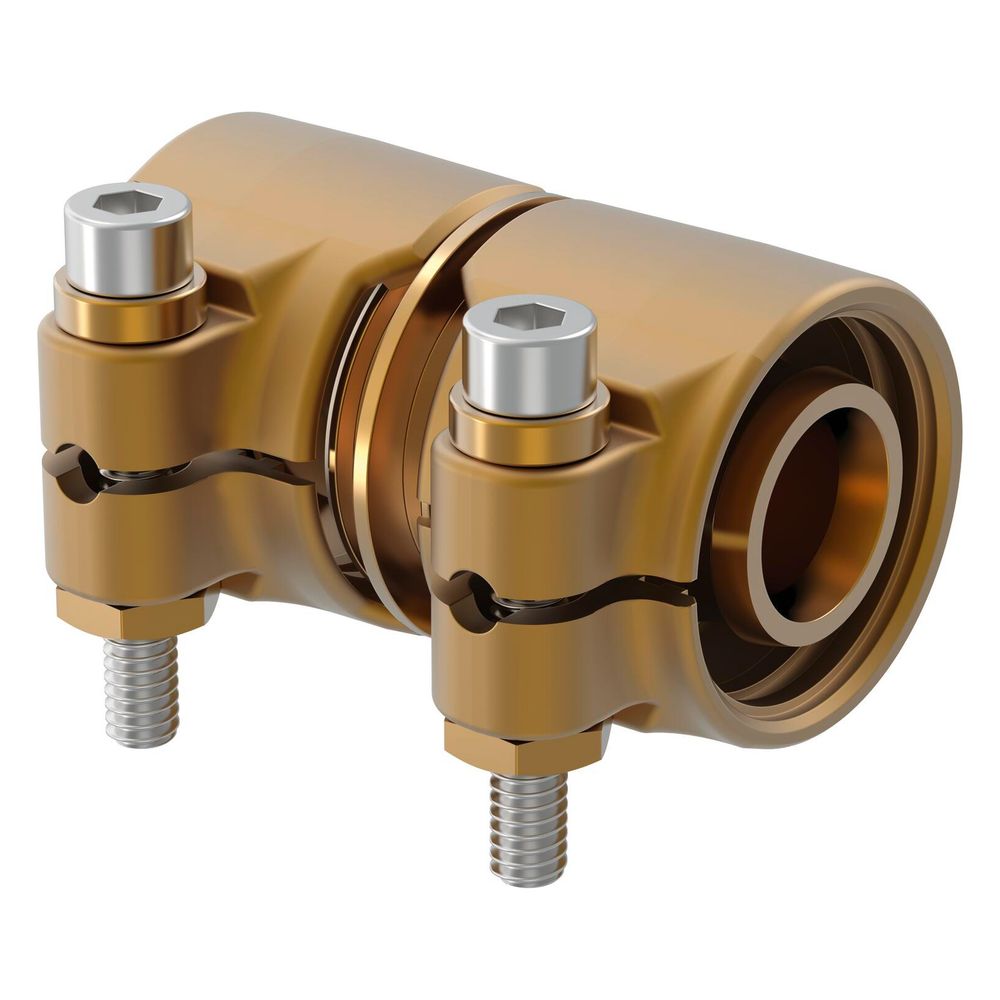

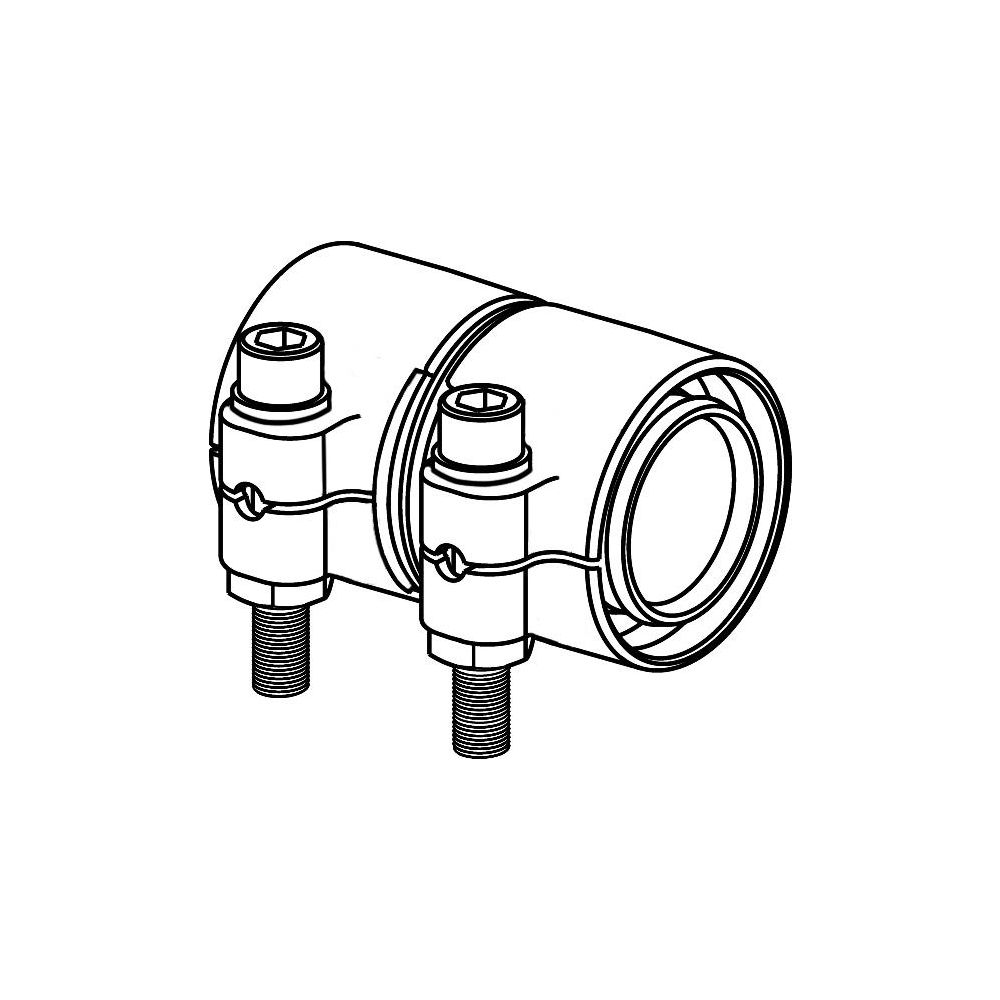

Uponor Wipex Kupplung PN 10, 32x4,4-32x4,4mm

Die Uponor Wipex Kupplung PN 10, 32x4,4-32x4,4mm ist eine hochwertige Verbindungslösung für PE-Xa Rohre. Diese gerade Kupplung aus der Wipex Serie ist speziell für den Einsatz in Nahwärmeversorgungen konzipiert und zeichnet sich durch korrosionsbeständiges, entzinkungsbeständiges Messing aus. Sie ist für einen maximalen Betriebsdruck von 10 bar und Temperaturen bis +95 °C ausgelegt und ermöglicht eine sichere Verbindung in verschiedenen Uponor Rohrsystemen.

Wie ist die Uponor Wipex Kupplung konstruiert?

Die Uponor Wipex Kupplung ist einteilig und gerade ausgeführt. Sie besteht aus korrosionsbeständigem Messing, das gemäß DIN EN ISO 6509 entzinkungsbeständig ist. Das Schraubenset der Kupplung beinhaltet eine Innensechskantschraube aus Edelstahl, eine Mutter und eine Unterlegscheibe aus Messing. Eine O-Ring-Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sorgt für eine zuverlässige Abdichtung zwischen den einzelnen Wipex Formteilen sowie zwischen Übergangsnippel und Formteil. Die Klemmhülsen sind mit Kunststoffplättchen vorgeweitet, was eine sichere Verbindung ermöglicht.

Für welche Anwendungen ist die Kupplung geeignet?

Diese Kupplung ist primär für die Verbindung von PE-Xa Rohren und PE 100-RC Mediumrohren konzipiert. Sie dient als Fittingsystem für eine breite Palette von Uponor Rohrsystemen, darunter VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS. Die Klemmanschlüsse an beiden Seiten sind für Rohraußendurchmesser von 32 vorgesehen und ermöglichen einen einfachen Übergang zu Übergangsnippeln mit zylindrischem Außengewinde.

Welche technischen Eigenschaften zeichnen die Kupplung aus?

Die Uponor Wipex Kupplung ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C und eine maximale Temperaturbelastung von +95 °C ausgelegt. Mit einem Standard Dimension Ratio (SDR) von 7,4 bietet sie eine robuste Leistung. Die Gesamtlänge der Kupplung beträgt 64. Die Anschlüsse sind zugfest und systemgebunden.

Welche Zertifizierungen besitzt die Uponor Wipex Kupplung?

Die Qualität und Sicherheit der Uponor Wipex Kupplung werden durch mehrere anerkannte Zertifizierungen bestätigt. Dazu gehören die Kiwa Systemzertifizierung, die DVGW W534 Zertifizierung und die ÖVGW PW302 Zertifizierung. Zusätzlich liegt eine KOMO Systemzertifizierung vor.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschlussart: Klemmanschluss
• Rohraußendurchmesser Anschluss 1: 32
• Rohraußendurchmesser Anschluss 2: 32
• Länge: 64
• Standard Dimension Ratio (SDR): 7,4
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Temperaturbelastung: +95 °C
• Werkstoff Anschluss: Messing, entzinkungsbeständig (DZR)

Die Uponor Wipex Kupplung PN 10, 32x4,4-32x4,4mm stellt eine zuverlässige und langlebige Verbindungslösung für anspruchsvolle PE-Xa Rohrsysteme dar. Ihre Konstruktion aus entzinkungsbeständigem Messing und die EPDM-Dichtung stellen eine hohe Korrosionsbeständigkeit und Dichtheit sicher. Mit einem maximalen Arbeitsdruck von 10 bar und einer Temperaturbeständigkeit bis +95 °C ist sie ideal für den Einsatz in Nahwärmeversorgungen und erfüllt wichtige Qualitätsstandards.
