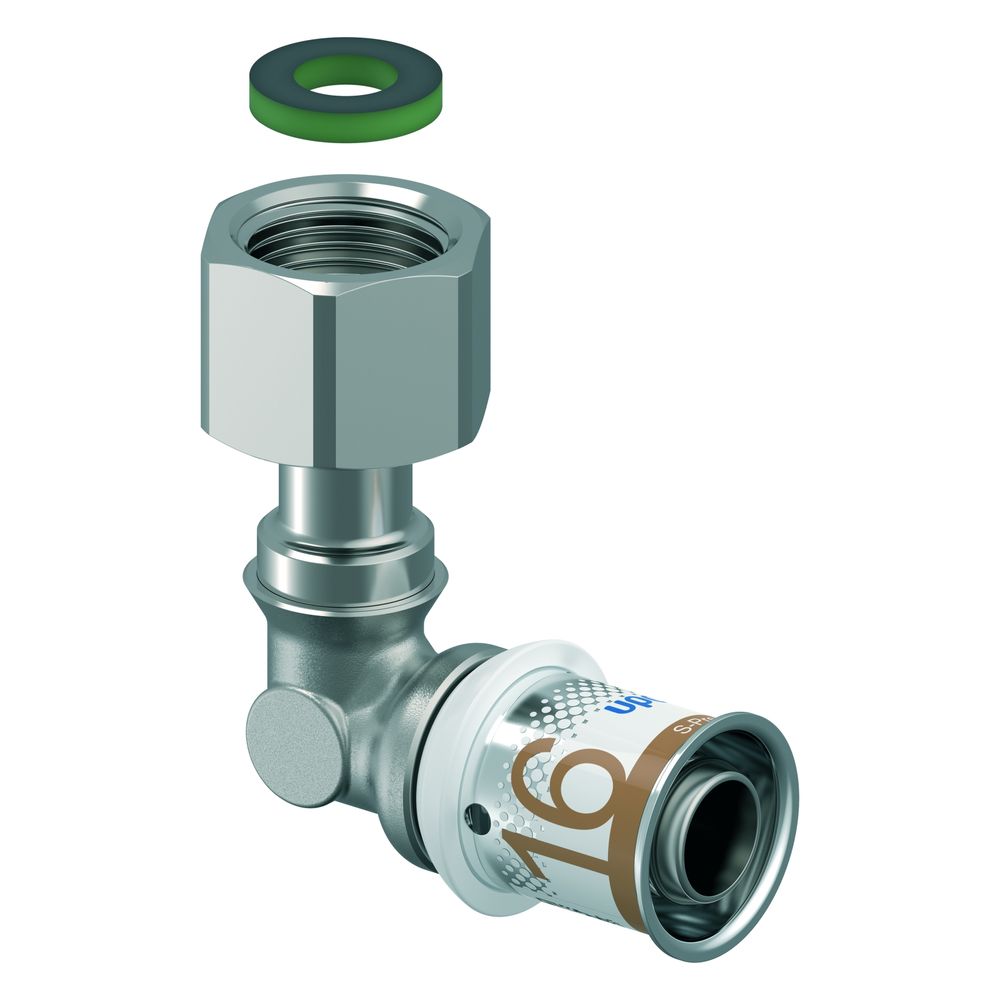

Uponor S-Press Plus Winkelverschraubung IG 20mm x G 3/4", SN

Die Uponor S-Press Plus Winkelverschraubung IG 20mm x G 3/4" aus der S-Press PLUS Serie ist ein hochwertiger, 2-teiliger Pressfitting aus entzinkungsbeständigem Messing. Sie ist speziell für den Einsatz in Trinkwasserinstallationen sowie Heiz- und Kühlsystemen konzipiert und ermöglicht eine lösbare Aufputz-Verbindung an Armaturen, Filtern und Absperrventilen. Mit einer Pressmuffe und einem zylindrischen Innengewinde (BSPP) bietet sie eine zuverlässige und zugfeste Verbindung.

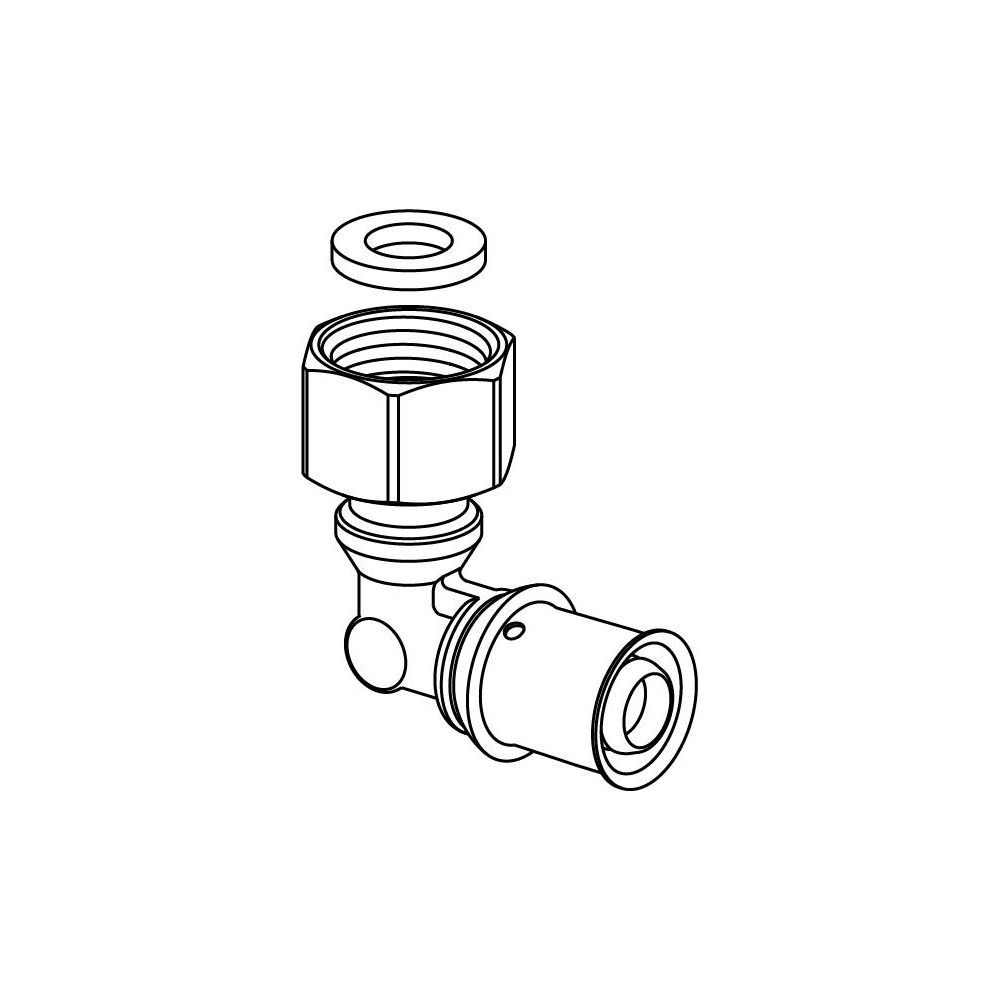

Wie ist die Konstruktion und das Material der Winkelverschraubung gestaltet?

Die Winkelverschraubung ist aus einer hoch entzinkungsbeständigen Messinglegierung gefertigt und verfügt über eine zweischichtige Innenverzinnung zum Korrosionsschutz. Der Messingwerkstoff und die galvanische Verzinnung sind gemäß Positivliste des Umweltbundesamtes für Trinkwasserinstallationen geeignet. Eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse mit Sichtfenster sorgt für Stabilität. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet.

Welche Vorteile bietet die Installation und Prüfsicherheit?

Die Installation der Winkelverschraubung ist durch das Verpressen ohne vorheriges Kalibrieren und Entgraten des Rohres vereinfacht. Eine hohe Prüfsicherheit vor und während der Dichtheitsprobe wird durch die Verpresst-Kennzeichnung und die Funktion „unverpresst undicht“ bei 150 mbar Überdruck sichergestellt. Die fixierte Presshülse aus Edelstahl mit Sichtfenster und die sichere Pressbackenführung unterstützen eine präzise Montage. Eine schnelle Dimensionserkennung wird durch Farbkodierung ermöglicht, und ein QR-Code bietet direkten Zugang zu weiteren Produktinformationen.

Für welche Einsatzbereiche ist die Winkelverschraubung geeignet?

Die Winkelverschraubung ist für Trinkwasserinstallationen mit einer maximalen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C und kurzzeitige Störfalltemperaturen bis 100 °C bei einem Betriebsdruck von 10 bar möglich. Die Verschraubung ist vollständig kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für Trinkwasserinstallationen sowie Heiz- und Kühlanwendungen.

Welche Zertifikate und Normen erfüllt die Winkelverschraubung?

Die Winkelverschraubung ist nach DVGW, ÖVGW sowie KIWA/KOMO zertifiziert. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 nachgewiesen. Ein Zugfestigkeitstest gemäß CSTB NF EN 1979 belegt eine Belastbarkeit von über 1600 N. Die Außen- und Innengewinde entsprechen den Normen DIN EN ISO 228-1 und DIN EN 10226-1.

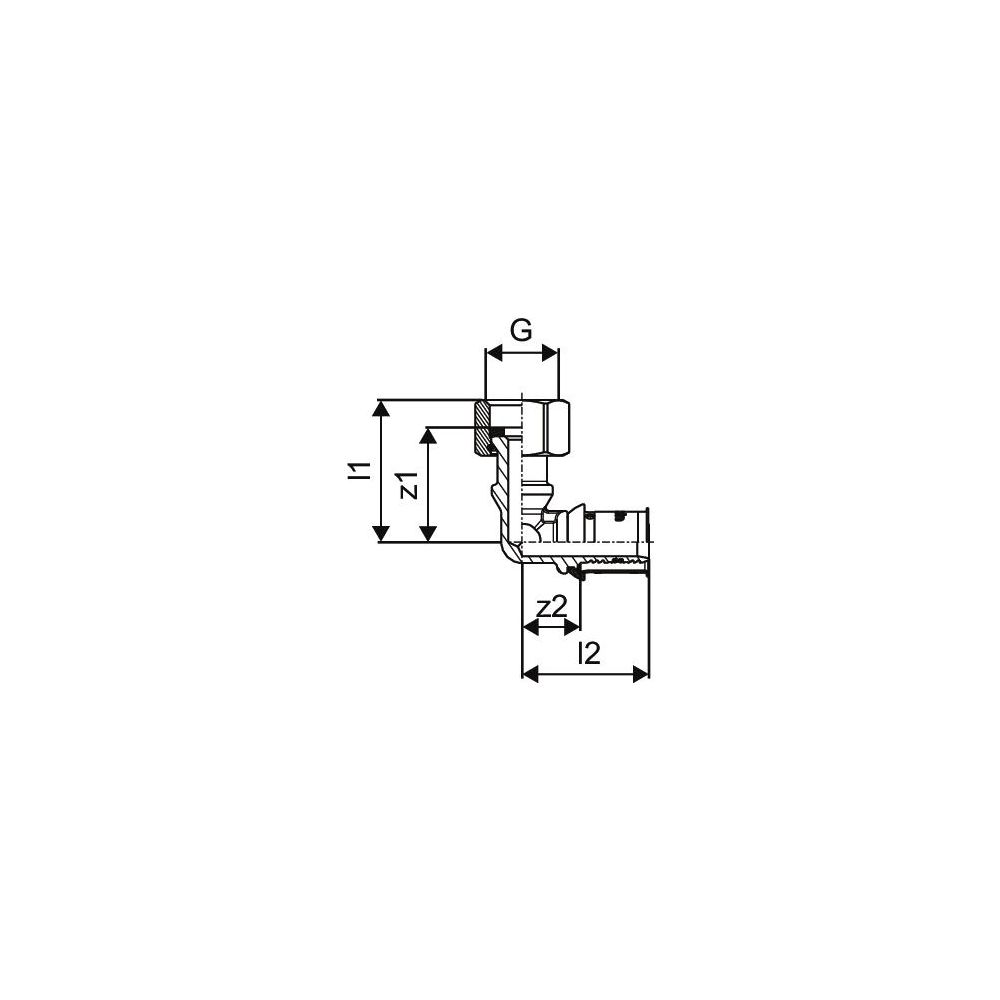

Technische Daten

• Form: Winkel
• Winkel des Bogens: 90 Grad
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch (BSPP) G 3/4 Zoll
• Rohraußendurchmesser Anschluss 1: 20 mm
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20 mm)
• Werkstoff: Messing, entzinkungsbeständig (DZR)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Dauerbetriebsdruck: 10 bar
• Max. Dauerbetriebstemperatur Trinkwasser: 70 °C

Die Uponor S-Press Plus Winkelverschraubung bietet eine zuverlässige und langlebige Lösung für moderne Rohrleitungssysteme. Gefertigt aus entzinkungsbeständigem Messing und ausgestattet mit einer EPDM-Dichtung, ist sie für Trinkwasser- und Heizungsinstallationen geeignet. Die einfache Installation ohne Kalibrieren und Entgraten sowie die hohe Kompatibilität mit Uponor Mehrschichtverbundrohren unterstreichen die Effizienz dieses Fittings. Die Verschraubung ist für einen maximalen Dauerbetriebsdruck von 10 bar und Temperaturen bis 80 °C ausgelegt.
