Uponor S-Press Plus Winkelverschraubung
5 weitere Ausführungen verfügbar
Beschreibung

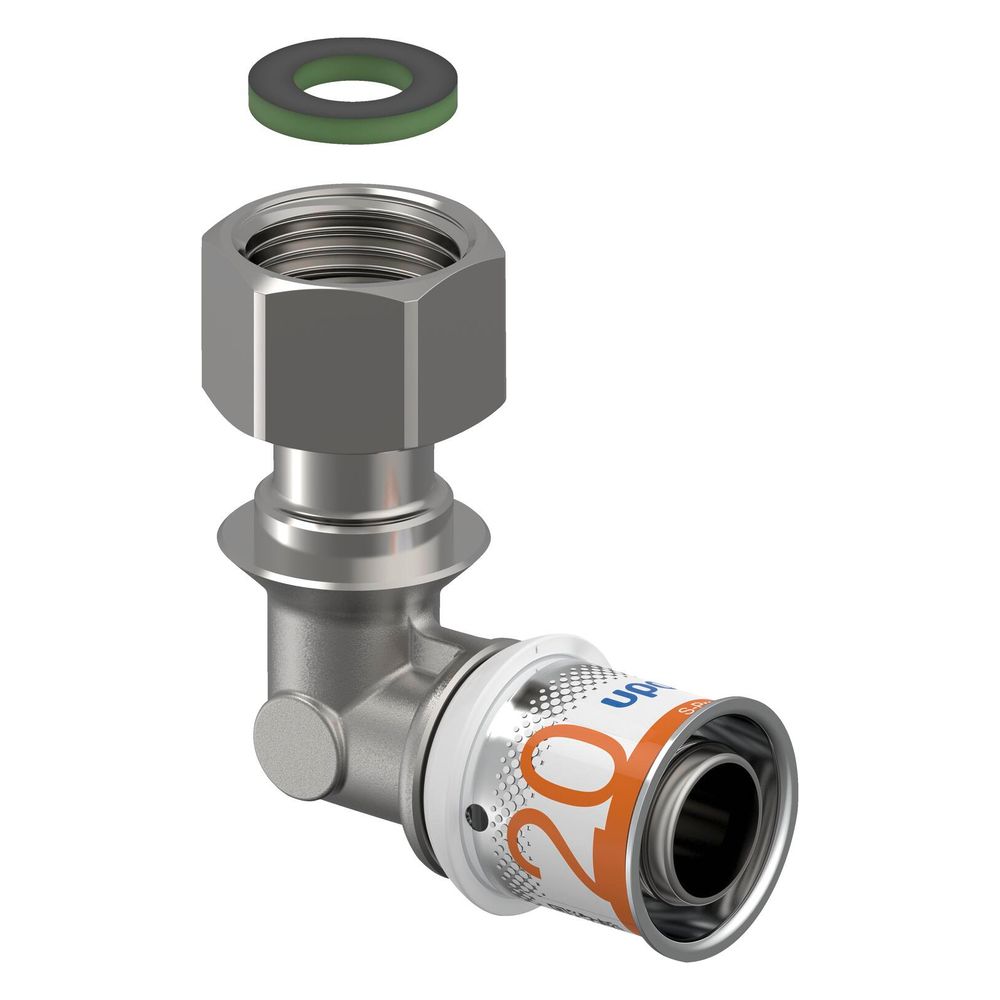

Uponor S-Press Plus Winkelverschraubung IG 20mm x G 1/2", SN
Die Uponor S-Press Plus Winkelverschraubung IG 20mm x G 1/2" aus der S-Press PLUS Serie ist ein hochwertiger Pressfitting aus entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung. Sie ist speziell für Uponor Mehrschichtverbundrohrsysteme konzipiert und eignet sich ideal für Trinkwasserinstallationen sowie Heiz- und Kühlsysteme. Diese lösbare Verschraubung ermöglicht den Aufputz-Anschluss an Armaturen, Filter und Absperrventile und bietet eine sichere, durchflussoptimierte Verbindung mit einem 90-Grad-Winkel.
Welche Materialien und Konstruktionsmerkmale zeichnen die Winkelverschraubung aus?
Die Winkelverschraubung besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich zweischichtig innenverzinnt ist, um optimalen Korrosionsschutz zu bieten. Der Messingwerkstoff und die galvanische Verzinnung sind gemäß der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen geeignet. Eine fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster ermöglicht eine längskraftschlüssige Radial-Pressverbindung. Die Dichtringe erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei.
Wie wird die Uponor S-Press Plus Winkelverschraubung installiert und welche Sicherheit bietet sie?
Die Installation der Winkelverschraubung ist besonders effizient, da das Verpressen ohne vorheriges Kalibrieren und Entgraten des Rohres erfolgen kann. Eine hohe Prüfsicherheit wird durch die Verpresst-Kennzeichnung und die Funktion „unverpresst undicht“ bei einer Dichtheitsprobe mit 150 mbar Überdruck sichergestellt. Dies minimiert das Risiko von Installationsfehlern. Die sichere Pressbackenführung und die schnelle Dimensionserkennung mit Farbkodierung tragen zusätzlich zur einfachen und korrekten Montage bei. Ein QR-Code ermöglicht zudem den direkten Zugang zu weiteren Produktinformationen.
Für welche Einsatzbereiche ist die Winkelverschraubung geeignet und welche Leistungsdaten bietet sie?
Die Uponor S-Press Plus Winkelverschraubung ist zu 100% kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen und eignet sich für Trinkwasserinstallationen sowie Heizen/Kühlen. Im Trinkwasserbereich ist sie für eine Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Für Heizungsanwendungen beträgt die maximale Dauerbetriebstemperatur 80 °C bei 10 bar Dauerbetriebsdruck, mit kurzzeitigen Störfalltemperaturen von 100 °C für maximal 100 Stunden Betriebsdauer. Die Verschraubung ist durchflussoptimiert für geringe Druckverluste und zugfest mit einem Nachweis von über 1600 N gemäß CSTB NF EN 1979.
Welche Zertifizierungen und Normen erfüllt die Uponor S-Press Plus Winkelverschraubung?
Dieses Produkt erfüllt höchste Qualitätsstandards und ist durch Zertifikate wie DVGW, ÖVGW, KIWA und KOMO bestätigt. Die Entzinkungsbeständigkeit des Messings wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 geprüft und nachgewiesen. Die Außen- und Innengewinde sind nach DIN EN ISO 228-1 gefertigt, was die Kompatibilität und Sicherheit in der Anwendung unterstreicht.
Technische Daten
- Ausführung: 2-teilig
- Form: Winkel
- Anschluss 1: Pressmuffe
- Anschluss 2: Innengewinde zylindrisch (BSPP)
- Winkel des Bogens: 90 Grad
- Rohraußendurchmesser Anschluss 1: 20 mm
- Nenndurchmesser Anschluss 2: 1/2 Zoll (15)
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Werkstoff: Messing, entzinkungsbeständig (DZR), verzinnt
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
Die Uponor S-Press Plus Winkelverschraubung bietet eine sichere, langlebige und hygienisch optimierte Verbindung für Uponor Mehrschichtverbundrohrsysteme. Mit ihrer durchflussoptimierten Konstruktion, der hohen Kompatibilität und der einfachen, kalibrierungsfreien Installation ist sie eine ausgezeichnete Wahl für professionelle Trinkwasser- und Heizungsinstallationen. Das Produkt ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und für Temperaturen bis 70 °C im Trinkwasserbereich sowie 80 °C im Heizungsbereich geeignet.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | S-Press PLUS |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1070613 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Arbeitslänge Anschluss 1 | 19 |
| Arbeitslänge Anschluss 2 | 39 |
| Artikelnummer | UPONOR-1070613 |
| Ausführung | 2-teilig |
| DVGW-Siegel | ja |
| EAN-13 | 6414905219339 |
| Exzentrisch | nein |
| Form | Winkel |
| Gastec QA Prüfung | nein |
| Gewicht | 0,106 kg |
| KIWA-Prüfsiegel | ja |
| Länge Anschluss 1 | 41 |
| Länge Anschluss 2 | 46 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | verzinnt |
| Oberflächenschutz Anschluss 2 | verzinnt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Werkstoffgüte Anschluss 2 | Messing, entzinkungsbeständig (DZR) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
Downloads
Uponor GmbH
Industriestr. 56
97437 Haßfurt
Deutschland
97437 Haßfurt
Deutschland
Uponor Heiztechnik und Flächenheizsysteme
Uponor ist besonders für moderne und energiesparsame Flächenheizsysteme bekannt. Der finnische Hersteller ist die Premium-Marke für hocheffiziente Flächenheizungen und Flächenkühlungen unter dem Fußboden, an der Decke oder an der Wand. Uponor bietet hierfür auch Varianten zum Nachrüsten oder energiesparende elektrische Fußbodenheizungen an. Ein breites Sortiment an verschiedenen Systemen und Einzelkomponenten wie Raumthermostate deckt den kompletten Bereich für die Installation der Heiztechnik ab.
Auch in Sachen Trinkwasserversorgung bietet das Uponor-Produktprogramm ein breites Angebot an hochwertigen Einzelkomponenten wie Rohre oder Press Fittings. Auch raffinierte Gesamtkonzepte für unterschiedliche Montagesituationen und Einsatzbereiche gelingen mit den Artikeln von Uponor. Das umfangreich aufgestellte Produktprogramm der Spitzenmarke wird mit diversem Heiztechnik- und Trinkwasser-Zubehör komplettiert.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
