Uponor S-Press Plus Winkelverschraubung IG 25mm x G 3/4", SN

Die Uponor S-Press Plus Winkelverschraubung IG 25xG 3/4" SN aus der Uponor S-Press PLUS Serie ist ein durchflussoptimierter Metall Pressfitting aus hoch entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung. Sie ist konzipiert für den sicheren Einsatz in Trinkwasserinstallationen sowie Heiz- und Kühlsystemen. Diese lösbare Verschraubung ermöglicht den Aufputz-Anschluss an Armaturen, Filter und Absperrventile und zeichnet sich durch eine einfache und sichere Pressmontage ohne Kalibrieren und Entgraten aus.

Wie ist die Uponor Winkelverschraubung konstruiert und welche Materialien werden verwendet?

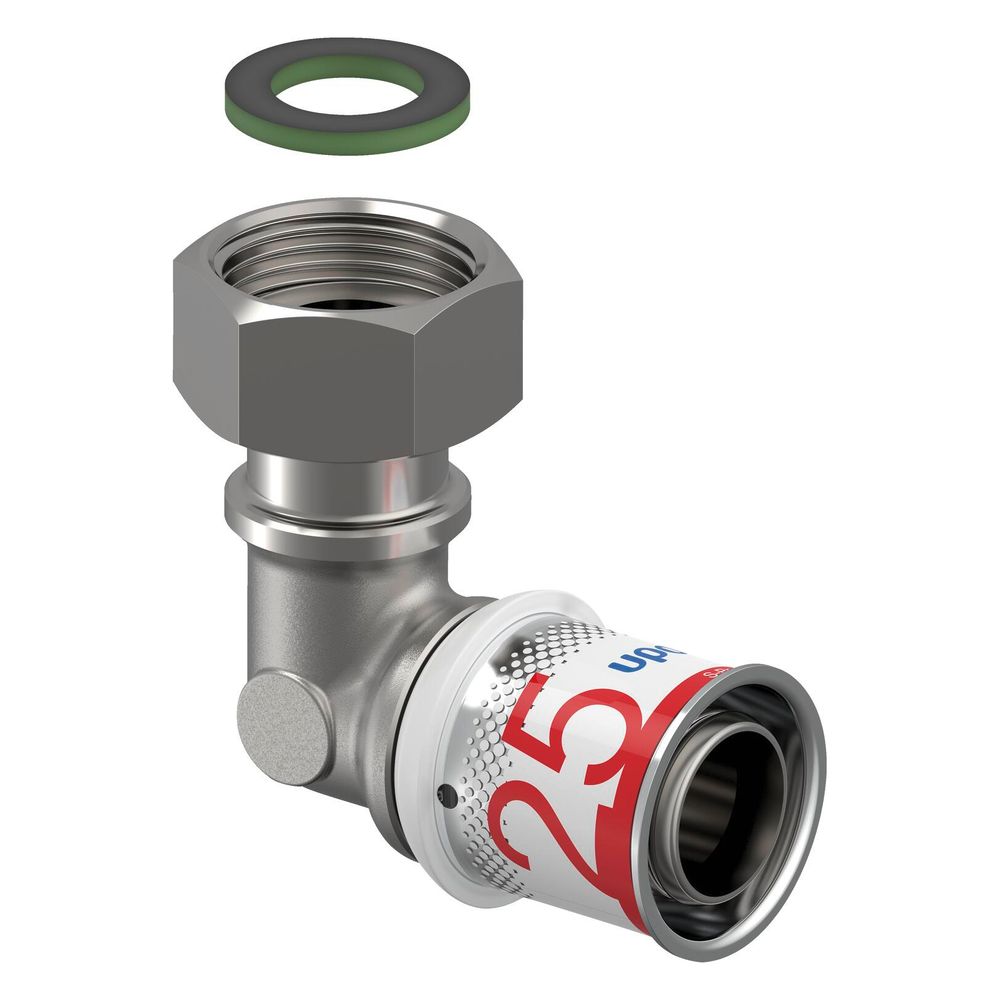

Die Winkelverschraubung ist zweiteilig ausgeführt und besitzt einen 90-Grad-Bogen. Sie besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR) mit einer zusätzlichen zweischichtigen Innenverzinnung, die einen effektiven Korrosionsschutz bietet. Eine fest fixierte Presshülse aus Edelstahl mit Sichtfenster sorgt für eine längskraftschlüssige Radial-Pressverbindung. Die Dichtringe bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM) und erfüllen die Hygieneanforderungen des Umweltbundesamtes (KTW-Empfehlung) sowie des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Anschluss 1 ist eine Pressmuffe für einen Rohraußendurchmesser von 25 mm, während Anschluss 2 ein zylindrisches Innengewinde (BSPP) mit einem Nenndurchmesser von 3/4 Zoll (20 mm) ist.

Welche Vorteile bietet die Montage und wie wird die Dichtheit sichergestellt?

Die Installation der Uponor S-Press Plus Winkelverschraubung ist besonders anwenderfreundlich, da das Verpressen ohne vorheriges Kalibrieren und Entgraten des Rohres erfolgen kann. Eine sichere Pressbackenführung unterstützt die präzise Verbindung. Die bewährte Prüfsicherheit „unverpresst undicht“ stellt bei einer Dichtheitsprobe mit 150 mbar Überdruck sicher, dass nicht verpresste Fittings sofort erkannt werden. Dies erhöht die Sicherheit vor und während der Dichtheitsprobe erheblich. Eine schnelle Dimensionserkennung wird durch Farbkodierung ermöglicht, und ein QR-Code bietet direkten Zugang zu weiteren Produktinformationen.

Für welche Einsatzbereiche ist die Winkelverschraubung geeignet und wie ist die Systemkompatibilität?

Die Winkelverschraubung ist vielseitig einsetzbar in Trinkwasserinstallationen sowie in Heiz- und Kühlsystemen. Für Trinkwasser ist sie für eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Heizungsbereich beträgt die maximale Dauerbetriebstemperatur 80 °C bei ebenfalls 10 bar Dauerbetriebsdruck, mit einer kurzzeitigen Störfalltemperatur von 100 °C für maximal 100 Stunden. Die Verschraubung ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen.

Welche Zertifizierungen und Normen erfüllt die Uponor Winkelverschraubung?

Die Uponor S-Press Plus Winkelverschraubung erfüllt wichtige Qualitäts- und Sicherheitsstandards. Sie ist DVGW-, ÖVGW- sowie KIWA/KOMO-zertifiziert. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen, und die Migrationsprüfung erfolgte gemäß DIN EN 12873-1. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 nachgewiesen (BAM-Gutachten Nr.: 18018634). Ein Zugfestigkeits-Test gemäß CSTB NF EN 1979 bestätigt eine Zugfestigkeit von über 1600 N. Die Außen- und Innengewinde sind nach DIN EN ISO 228-1 ausgeführt.

Technische Daten

• Ausführung: 2-teilig
• Anschluss 1: Pressmuffe
• Rohraußendurchmesser Anschluss 1: 25 mm
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20 mm)
• Material: Entzinkungsbeständiges Messing (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
• Max. Dauerbetriebstemperatur Heizung: 80 °C
• Zugfestigkeit: > 1600 N

Die Uponor S-Press Plus Winkelverschraubung IG 25xG 3/4" SN bietet eine hochwertige und zuverlässige Lösung für Rohrverbindungen in der Haustechnik. Gefertigt aus entzinkungsbeständigem Messing und ausgelegt für einen maximalen Arbeitsdruck von 10 bar, trägt sie zur Langlebigkeit und Betriebssicherheit bei. Ihre durchflussoptimierte Bauweise und die einfache Pressinstallation machen sie zu einer effizienten Komponente für Trinkwasser- und Heizungsinstallationen.
