Uponor S-Press Plus Winkelverschraubung IG 16mm x G 3/4", SN

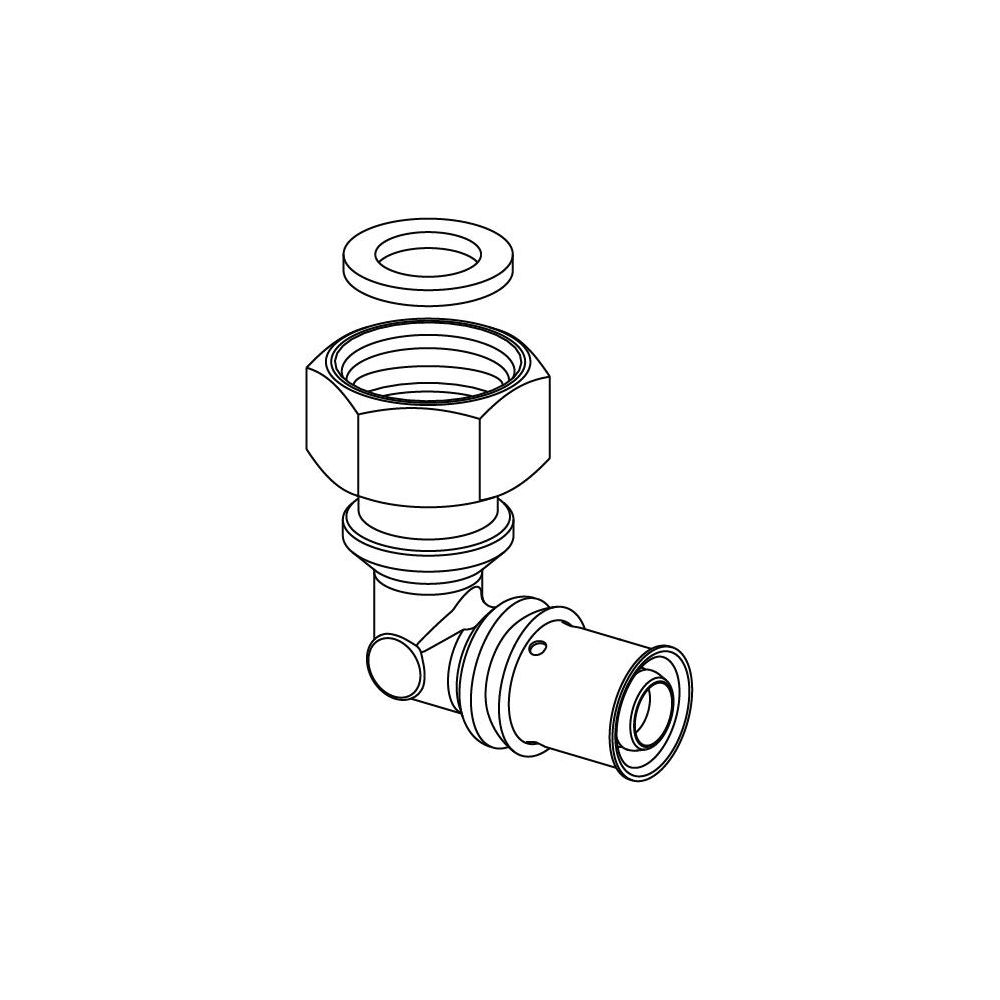

Die Uponor S-Press Plus Winkelverschraubung IG 16xG 3/4" SN ist ein hochwertiger Metall Pressfitting aus der S-Press Plus Serie. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, bietet dieser Winkel Korrosionsschutz und ist für den Einsatz in Trinkwasserinstallationen sowie im Heiz- und Kühlbereich konzipiert. Die 2-teilige Ausführung mit einer Pressmuffe für Rohre mit 16 mm Außendurchmesser und einem G 3/4" Innengewinde ermöglicht eine lösbare Aufputz-Anbindung an Armaturen, Filter und Absperrventile.

Wie ist die Konstruktion und das Material der Winkelverschraubung beschaffen?

Die Winkelverschraubung besteht aus entzinkungsbeständigem Messing, das zusätzlich zweischichtig innenverzinnt ist, um optimalen Korrosionsschutz zu ermöglichen. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen. Eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster sorgt für eine sichere längskraftschlüssige Radial-Pressverbindung. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei. Die Gewinde entsprechen der Norm DIN EN ISO 228-1.

Welche technischen Merkmale und Prüfungen zeichnen das Produkt aus?

Dieser durchflussoptimierte Fitting sorgt für geringe Druckverluste im System. Die hohe Prüfsicherheit wird durch eine Verpresst-Kennzeichnung und das Prinzip "unverpresst undicht" bei einer Dichtheitsprobe mit 150 mbar Überdruck sichergestellt. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich. Die Zugfestigkeit wurde gemäß CSTB NF EN 1979 mit über 1600 N getestet. Die Entzinkungsbeständigkeit ist durch ein Gutachten der Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 bestätigt. Das Produkt ist DVGW/ÖVGW und KIWA/KOMO zertifiziert.

Für welche Einsatzbereiche ist die Winkelverschraubung geeignet?

Die Winkelverschraubung ist 100 % kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen für Trinkwasserinstallationen sowie Heizen/Kühlen. Im Trinkwasserbereich ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem Dauerbetriebsdruck von 10 bar zulässig, mit einer kurzzeitigen Störfalltemperatur von 95 °C für maximal 100 Stunden. Für Heizungsanwendungen beträgt die maximale Dauerbetriebstemperatur 80 °C bei 10 bar Dauerbetriebsdruck, mit einer kurzzeitigen Störfalltemperatur von 100 °C für maximal 100 Stunden.

Welche Installationsvorteile bietet die S-Press Plus Serie?

Die S-Press Plus Winkelverschraubung bietet eine sichere Pressbackenführung und eine besondere Verpresstkennzeichnung, die die Qualitätskontrolle erleichtert. Eine schnelle Dimensionserkennung wird durch Farbkodierung ermöglicht. Zudem ist ein QR-Code für den direkten Zugang zu weiteren Informationen vorhanden, was die Installation und Wartung vereinfacht.

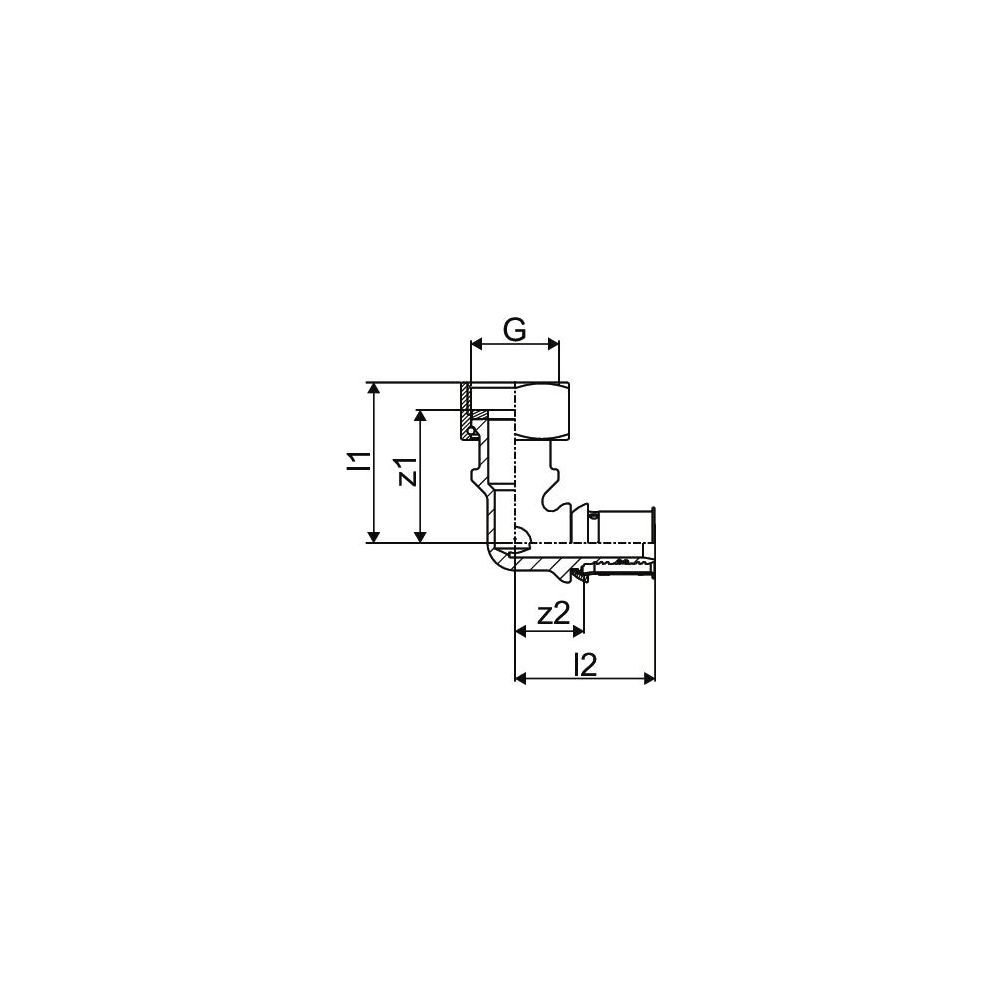

Technische Daten

• Ausführung: 2-teilig
• Form: Winkel 90°
• Anschluss 1: Pressmuffe, Rohraußendurchmesser 16 mm
• Anschluss 2: Innengewinde zylindrisch (BSPP) 3/4 Zoll (20)
• Werkstoff: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
• Max. Dauerbetriebsdruck: 10 bar
• Zugfestigkeit: > 1600 N
• Zertifikate: DVGW/ÖVGW, KIWA/KOMO

Die Uponor S-Press Plus Winkelverschraubung IG 16xG 3/4" SN ist eine zuverlässige und langlebige Lösung für moderne Installationssysteme. Gefertigt aus entzinkungsbeständigem Messing mit Innenverzinnung und ausgestattet mit einer Pressmuffe für 16 mm Rohre sowie einem G 3/4" Innengewinde, stellt dieser Fitting eine sichere Verbindung her. Die durchflussoptimierte Bauweise und die Eignung für Trinkwasser- und Heizungsanwendungen bis zu 10 bar Betriebsdruck unterstreichen die hohe Funktionalität und Langlebigkeit des Produkts.
