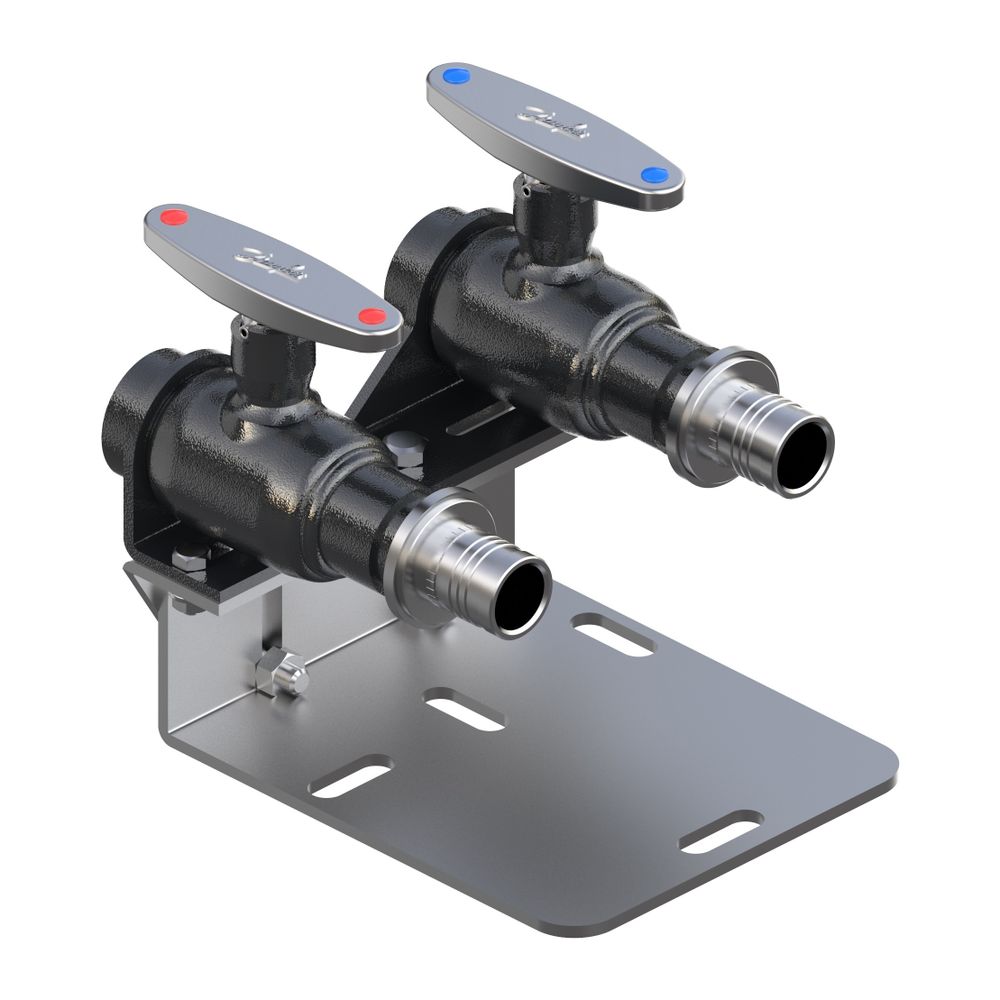

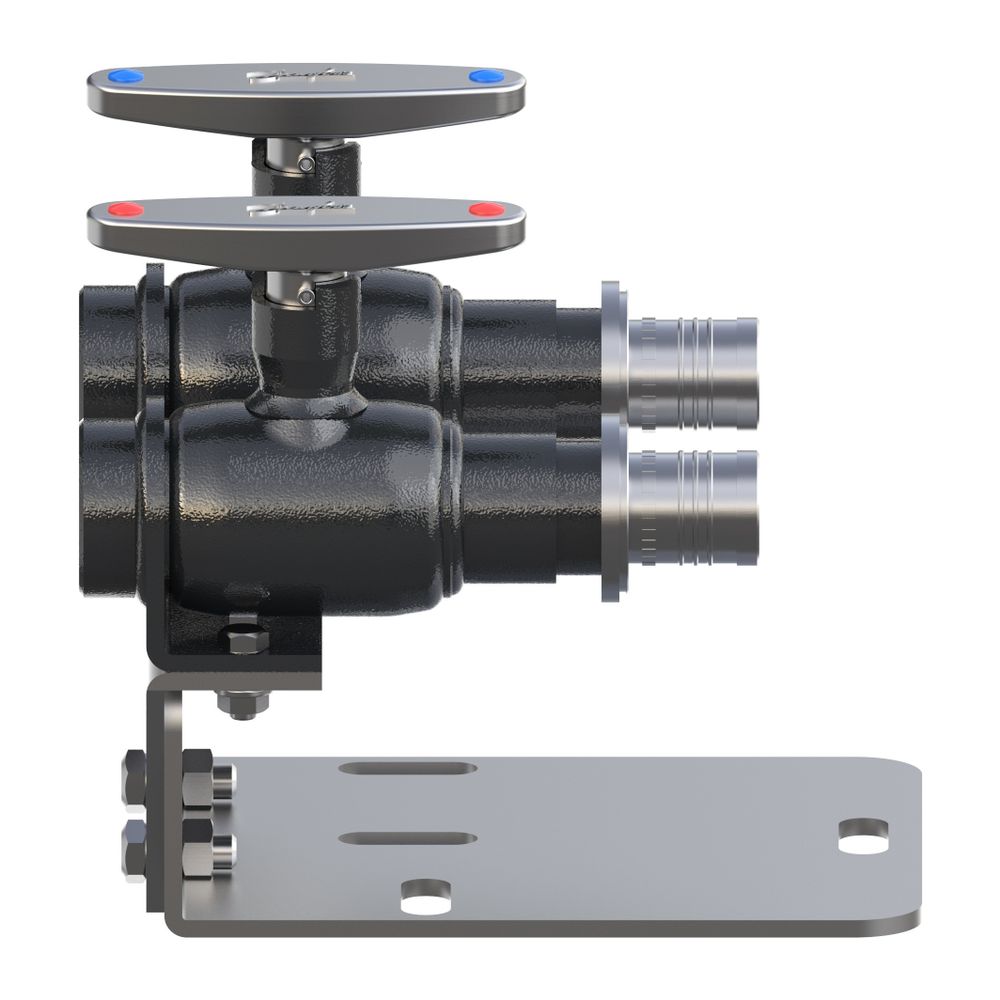

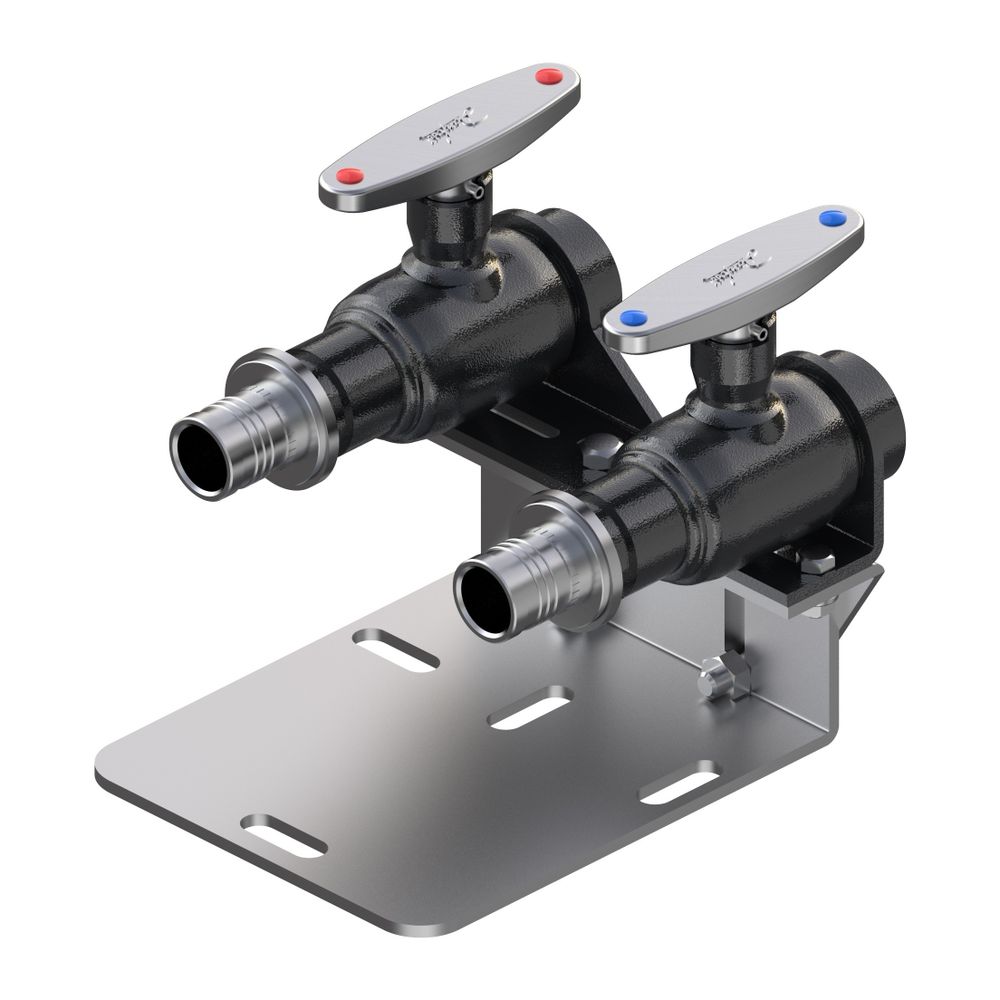

Danfoss Kugelhahn JIP-IP, DN 25, PN 40, Kvs 34m3/h, TWS, Rp 1" IG und AluPex32 IsoPlus, 065N0085

Der Danfoss Kugelhahn JIP-IP DN 25 ist ein maßgefertigter Hausanschlusskugelhahn der JIP-IP Serie von Danfoss. Er ist speziell für den Einsatz in Fernwärme- und Fernkältenetzen konzipiert und ermöglicht den schnellen Anschluss an vorisolierte AluPEX-, PEXFlextra- und Kupferrohre. Mit einem Nenndurchmesser von DN 25, einem Nenndruck von PN40 und einem Kvs-Wert von 34 m³/h bietet dieser Kugelhahn eine zuverlässige Lösung für geschlossene Wassersysteme.

Für welche Anwendungen ist der Danfoss JIP-IP Kugelhahn geeignet?

Der Danfoss JIP-IP Kugelhahn ist als Zwillings- oder Bedarfsanschlusshahn erhältlich. Zwillingshähne dienen der sicheren Einrichtung von Fernwärme- und Fernkältenetzen sowie dem Anschluss von Verbrauchern mit Einzel- oder Doppelrohranschluss. Bedarfsanschlusshähne sind für die Erweiterung bestehender Fernwärmesysteme und anderer geschlossener Wasserkreisläufe vorgesehen. Das vollverschweißte Gehäuse der Bedarfsanschlusshähne ermöglicht eine hohe Betriebssicherheit in diesen Systemen.

Welche Vorteile bietet der Danfoss JIP-IP Kugelhahn?

Dieser Kugelhahn zeichnet sich durch ein hohes Sicherheitsniveau und ein geringes Leckagerisiko aus, was durch werksseitig geschweißte und druckgeprüfte Presssitzanschlussfittings sichergestellt wird. Die optimierte Medienführung trägt zur Energieeffizienz bei, indem sie hohe Kv-Werte ermöglicht und somit zu niedrigeren Pumpenenergiekosten beitragen kann. Eine lange Lebensdauer und optimale Dichtigkeit werden durch die Verwendung von kohlefaserverstärktem PTFE für die Kugeldichtung und einer Graphit-Schaftdichtung (bei Zwillingshähnen) erreicht. Der Kugelhahn ist zudem wartungsfrei.

Welche Rohre können mit dem Danfoss JIP-IP Kugelhahn angeschlossen werden?

Der Danfoss JIP-IP Kugelhahn ist für den Anschluss an verschiedene vorisolierte Rohrsysteme ausgelegt. Zwillingshähne sind mit Innengewinde/AluPEX/PEX Flextra-/CuFLEX-Presssitzanschlüssen kompatibel. Dazu gehören AluPEX-Rohre (20, 26 und 32 von LOGSTOR; 20, 25 und 32 von ISOPLUS), PEXFlextra-Rohre (25 und 32 von LOGSTOR) und vorisolierte CuFLEX-Kupferrohre (Ø 18 und Ø 22 von LOGSTOR). Bedarfsanschlusshähne verfügen über geschweißte/AluPEX-Presssitzanschlüsse für AluPEX-Rohre (20 und 26 von LOGSTOR; 20 und 25 von ISOPLUS).

Welche Konstruktionsmerkmale besitzt der Danfoss JIP-IP Kugelhahn?

Die kompakte Bauweise des Kugelhahns wird durch die maßgefertigte Konstruktion mit integriertem Original-Presssitzanschlussstück erreicht. Zwillingshähne sind mit einem ergonomischen T-Griff ausgestattet, der eine rote/blaue Anzeige für Vor- und Rücklauf besitzt. Bedarfsanschlusshähne verfügen über einen Außensechskant für eine einfache Bedienung und eine optische Positionsanzeige der Kugel auf dem Schaft. Beide Ausführungen bieten einen 90-Grad-Endanschlag. Der Anschluss erfolgt sicher und zuverlässig gemäß EN 488, und es ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug für die Installation erforderlich.

Technische Daten

• Nenndurchmesser: DN 25
• Nenndruck: PN40
• Kvs-Wert: 34 m³/h
• Anschlussgewinde: Rp 1"
• Rohranschluss: PEX32 / AluPEX32
• Ausführung: gerade
• Ventilwinkel: 0
• Mit Rückschlagklappe: nein
• Kugeldichtung: kohlefaserverstärktes PTFE
• Schaftdichtung: Graphit (bei Zwillingshähnen)

Der Danfoss Kugelhahn JIP-IP DN 25 bietet eine effiziente und sichere Lösung für die Anbindung an Fernwärme- und Fernkältenetze. Seine robuste Bauweise, die Kompatibilität mit verschiedenen Rohrsystemen wie AluPEX und PEX32 sowie technische Merkmale wie der Kvs-Wert von 34 m³/h und der Nenndruck PN40 stellen eine zuverlässige Funktion sicher. Die wartungsfreie Ausführung und die einfache Installation machen ihn zu einer praktischen Wahl für Gebäudesysteme und Netzerweiterungen.
