Beschreibung

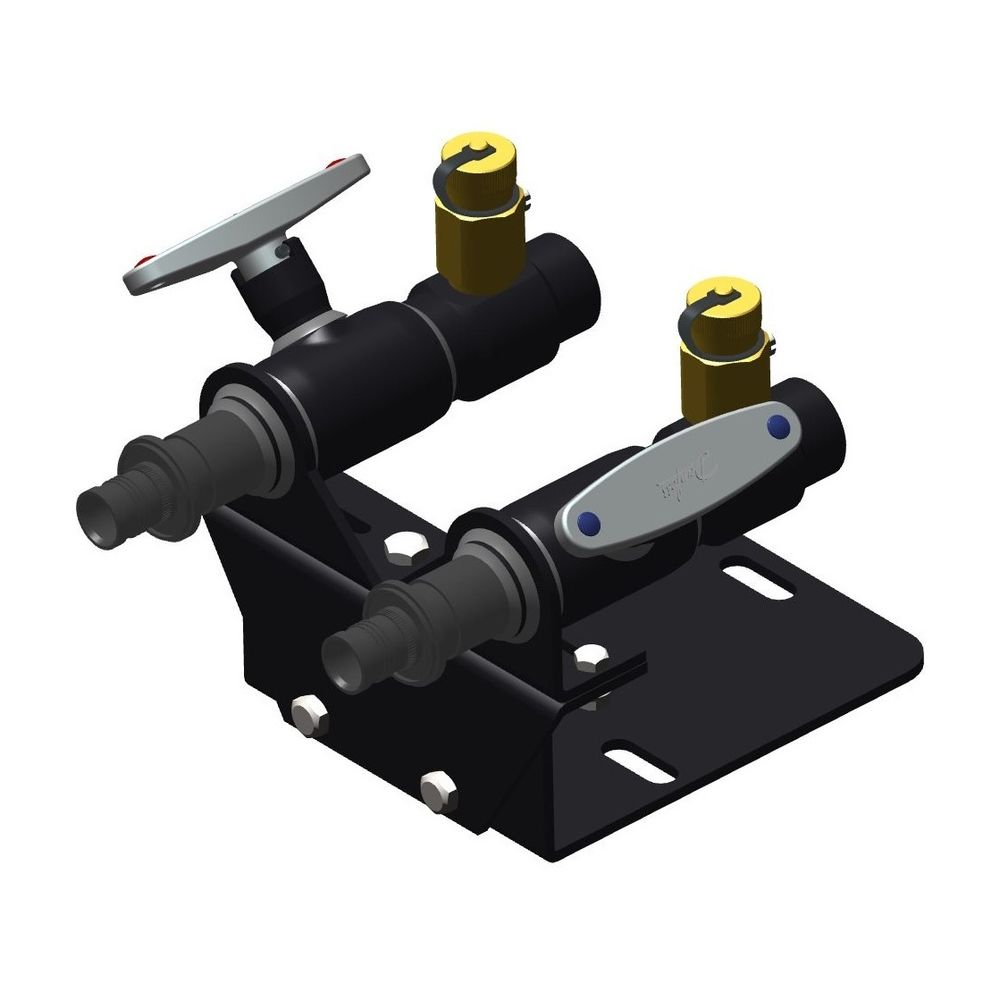

Danfoss Kugelhahn JIP-IP, DN 20, PN 25, Kvs 15m3/h, TWS, Rp 3/4" IG und AluPex26 Logstor, 065N0091
Der Danfoss Kugelhahn JIP-IP DN 20 TWS PN25 ist ein maßgefertigter Hausanschlusskugelhahn, der speziell für den Einsatz in Fernwärme- und Fernkältenetzen entwickelt wurde. Er ermöglicht den einfachen und schnellen Anschluss an vorisolierte AluPEX-, PEXFlextra- und Kupferrohre von Logstor und Isoplus sowie PE-Xa-Rohre SDR11. Mit einer Druckstufe von PN 25 und einem vollverschweißten Stahlgehäuse bietet dieser Kugelhahn eine zuverlässige Lösung für Gebäudesysteme und Netzerweiterungen.
Für welche Rohrsysteme ist der Danfoss Kugelhahn JIP-IP geeignet?
Der Danfoss Kugelhahn JIP-IP ist vielseitig einsetzbar und für verschiedene Rohrsysteme konzipiert. Er verfügt über Innengewinde-/AluPEX-/PEXFlextra-/CuFLEX-Presssitzanschlüsse. Dies umfasst AluPEX-Rohre der Größen 20, 26 und 32 von LOGSTOR sowie 20, 25 und 32 von ISOPLUS. Des Weiteren ist er kompatibel mit PEXFlextra-Rohren 25 und 32 von LOGSTOR und vorisolierten CuFLEX-Kupferrohren mit einem Durchmesser von 18 und 22 von LOGSTOR. Zwillingshähne sind für die Einrichtung des Fernwärme- bzw. Fernkältenetzes und den Anschluss der Verbraucher an diese Netze mit Einzel- und Doppel(Zwillings)-Rohranschluss ausgelegt. Bedarfsanschlusshähne sind für die Erweiterung von Fernwärmesystemen und anderen Wassersystemen mit geschlossenen Kreisläufen konzipiert.
Welche besonderen Merkmale zeichnen den Danfoss JIP-IP Kugelhahn aus?
Dieser Kugelhahn zeichnet sich durch ein hohes Sicherheitsniveau und ein geringes Leckagerisiko aus, was durch die Verwendung von werksseitig geschweißten und druckgeprüften Presssitzanschlussfittings erreicht wird. Die optimierte Medienführung ermöglicht hohe Kv-Werte, was zu niedrigeren Pumpenenergiekosten beiträgt. Eine lange Lebensdauer und optimale Dichtigkeit ergeben sich aus dem Aufbau, den Werkstoffen der Kugeldichtung (kohlefaserverstärktes Polytetrafluorethylen (PTFE)) sowie der Graphit-Schaftdichtung bei Zwillingshähnen. Die Kugelhähne sind zudem wartungsfrei.
Wie ist der Danfoss Kugelhahn JIP-IP konstruiert und bedienbar?
Der Danfoss Kugelhahn JIP-IP ist für eine einfache Handhabung ausgelegt. Er verfügt über einen ergonomischen T-Griff mit roter/blauer Anzeige für Vor- und Rücklauf, was die Bedienung erleichtert. Ein 90-Grad-Endanschlag sorgt für eine präzise Positionierung. Die Bedarfsanschlusshähne sind mit einem Außensechskant für eine einfache Bedienung und einer optischen Positionsanzeige der Kugel auf dem Schaft ausgestattet. Der Anschluss erfolgt sicher und zuverlässig gemäß EN 488.
Technische Daten
- Nennweite (DN): 20
- Kvs-Wert: 15 m³/h
- Anschluss: Rp 3/4" / AluPEX26
- Ausführung: gerade
- Bedienung: T-Griff
- Druckstufe: PN 25
- Max. Druckunterschied bei 20 °C: 40
- Mediumtemperatur (Dauerbetrieb): 180
- Werkstoff des Gehäuses: Stahl
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Volldurchgang: nein
Der Danfoss Kugelhahn JIP-IP DN 20 TWS PN25 stellt eine robuste und effiziente Lösung für den Anschluss vorisolierter Rohrsysteme in Fernwärme- und Fernkältenetzen dar. Mit seinem vollverschweißten Stahlgehäuse, der PTFE-Kugeldichtung und einer Druckstufe von PN 25 bietet er eine langlebige und wartungsfreie Funktion. Die Kompatibilität mit verschiedenen Rohrsystemen und die einfache Bedienung durch den T-Griff machen ihn zu einer verlässlichen Wahl für die Erweiterung und den Anschluss von Gebäudesystemen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | JIP-IP |
| Hersteller-Produktgruppe | Danfoss Climate Solutions |
| Hersteller-Artikelnummer | 065N0091 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N0091 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702424502430 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 4,35 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
Danfoss GmbH
Carl-Legien-Straße 8
63073 Offenbach/Main
Deutschland
63073 Offenbach/Main
Deutschland
Danfoss Heizungszubehör
Danfoss ist ein renommiertes Unternehmen in der Kälte- und Wärmetechnik, das eine breite Palette an Produkten für Heizung, Klima und Heizkörper anbietet. Die Marke kann auf eine lange Geschichte in der Herstellung von Expansionsventilen zurückblicken und hat sich im Laufe der Jahre auf die Entwicklung und Fertigung von Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik spezialisiert. Auf dem deutschen Markt ist das Unternehmen vor allem für seine Heizkörperventile und weiteres Heizkörperzubehör wie Thermostatköpfe oder -ventile bekannt.
Mit zuverlässigem Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik hat sich der dänische Traditionshersteller einen Namen auf der ganzen Welt gemacht. Sie möchten ein neues Heizungssystem installieren oder ein vorhandenes System modernisieren? Danfoss bietet eine breite Palette an universellen Lösungen, die Ihnen helfen, Energie und Geld zu sparen. Ob Komponenten für Fernwärme, Brennerkomponenten oder thermostatische Heizkörperventile – auf dem Marktplatz heizung-billiger.de finden Sie bestimmt die passende energiesparende Danfoss-Heizlösung!
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
