Danfoss Kugelhahn JIP-IP, DN 15, PN 40, Kvs 11m3/h, TWS, Rp 1/2" IG und AluPex20 Logstor, 065N0081

Der Danfoss Kugelhahn JIP-IP DN 15 TWS PN40 PEX20 LOG Kvs 11m3/h mit Rp 1/2" / AluPEX20 ist ein maßgefertigter Hausanschlusskugelhahn, der speziell für den einfachen und schnellen Anschluss an vorisolierte AluPEX- und Kupferrohre von Logstor und Isoplus entwickelt wurde. Er ist für den Einsatz in Fernwärme- und Fernkältenetzen sowie zur Erweiterung von Wassersystemen mit geschlossenen Kreisläufen konzipiert. Mit einer Druckstufe von PN 40 und einem Kvs-Wert von 11 m³/h bietet er hohe Betriebssicherheit und trägt zur Energieeffizienz bei.

Für welche Rohrsysteme und Anwendungen ist der Danfoss Kugelhahn JIP-IP geeignet?

Der Danfoss Kugelhahn der Serie JIP-IP ist für den einfachen und schnellen Anschluss an vorisolierte AluPEX-, PEXFlextra- und Kupferrohre von Logstor und Isoplus konzipiert. Er ist kompatibel mit AluPEX-Rohren in den Größen 20, 26 und 32 mm von LOGSTOR sowie 20, 25 und 32 mm von ISOPLUS. Des Weiteren unterstützt er PEXFlextra-Rohre 25 und 32 mm von LOGSTOR und vorisolierte CuFLEX-Kupferrohre mit Durchmessern von 18 und 22 mm von LOGSTOR. Zwillingshähne sind für die Einrichtung von Fernwärme- und Fernkältenetzen mit Einzel- und Doppelrohranschluss ausgelegt, während Bedarfsanschlusshähne für die Erweiterung von Fernwärmesystemen und anderen Wassersystemen mit geschlossenen Kreisläufen dienen. Für die Installation ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich.

Welche Merkmale zeichnen den Aufbau des Danfoss Kugelhahns aus?

Der Kugelhahn verfügt über ein vollverschweißtes Gehäuse aus Stahl, das ein hohes Sicherheitsniveau und ein geringes Leckagerisiko durch werksseitig geschweißte und druckgeprüfte Presssitzanschlussfittings ermöglicht. Die Konstruktion ist auf eine lange Lebensdauer und optimale Dichtigkeit ausgelegt, unterstützt durch die Kugeldichtung aus kohlefaserverstärktem Polytetrafluorethylen (PTFE) und eine Graphit-Schaftdichtung bei Zwillingshähnen. Die Kugelhähne sind zudem wartungsfrei.

Wie trägt der Kugelhahn zur Effizienz bei und wie wird er bedient?

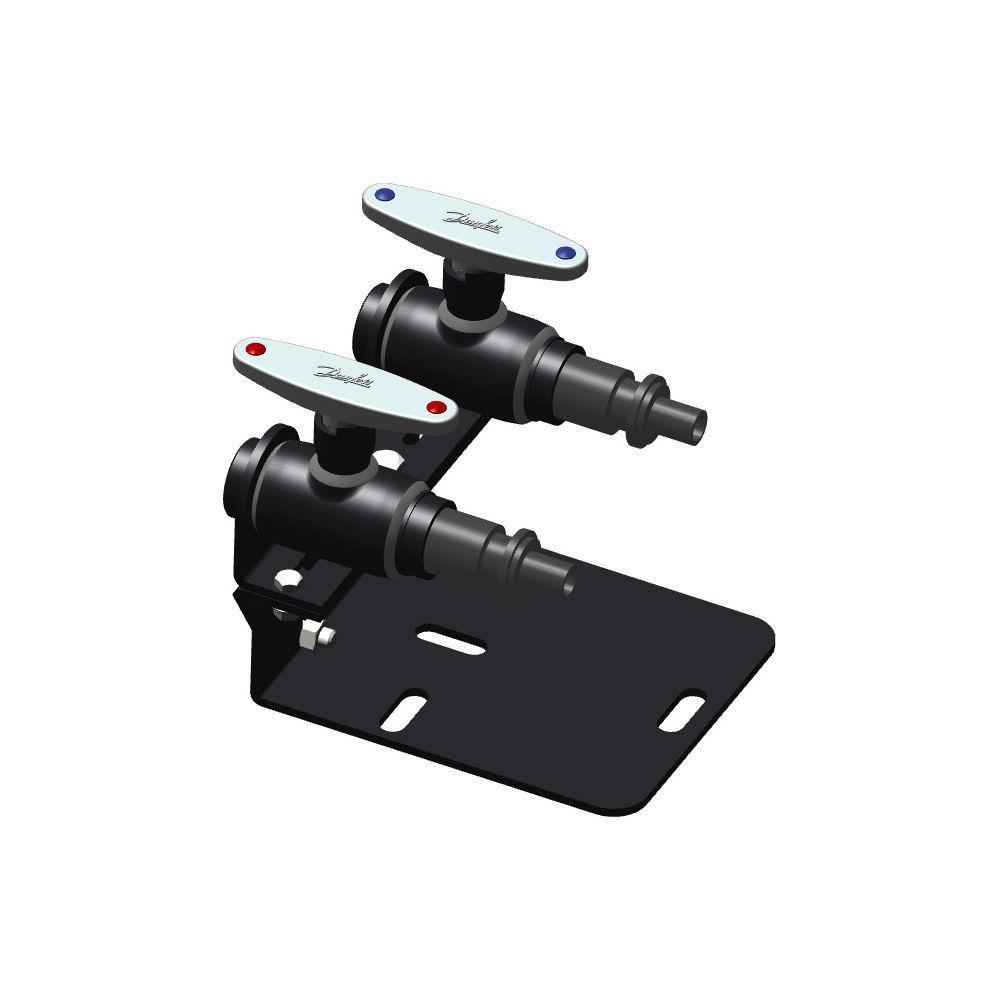

Eine optimierte Medienführung ermöglicht hohe Kv-Werte, was zu einer Reduzierung der Pumpenenergiekosten beitragen kann. Die Bedienung des Kugelhahns erfolgt über ein Handrad. Zwillingshähne sind mit einem ergonomischen T-Griff ausgestattet, der eine rote und blaue Anzeige für Vor- und Rücklauf besitzt, sowie einem 90-Grad-Endanschlag. Bedarfsanschlusshähne verfügen über einen Außensechskant für eine einfache Handhabung und eine optische Positionsanzeige der Kugel auf dem Schaft, ergänzt durch einen -90°-Endanschlag. Der Anschluss erfolgt sicher und zuverlässig gemäß EN 488.

Technische Daten

• Nennweite: DN 15
• Anschlussgröße: Rp 1/2"
• Kvs-Wert: 11 m³/h
• Druckstufe: PN 40
• Mediumtemperatur (Dauerbetrieb): 180
• Max. Druckunterschied bei 20 °C: 40
• Werkstoff Gehäuse: Stahl
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Ausführung: gerade
• Bedienung: Handrad

Der Danfoss Kugelhahn JIP-IP DN 15 TWS PN40 stellt eine sichere, langlebige und energieeffiziente Lösung für den Anschluss an vorisolierte Rohrsysteme in Fernwärme- und Fernkältenetzen dar. Mit seiner robusten Stahlgehäusekonstruktion, der Polytetrafluorethylen (PTFE)-Kugeldichtung, einer Druckstufe von PN 40 und einem Kvs-Wert von 11 m³/h ist er für anspruchsvolle Anwendungen geeignet und unterstützt durch optimierte Strömungseigenschaften die Reduzierung der Pumpenenergiekosten.
