Buderus Logaplus MZ HW-Set, Gas-Brennwertgerät GB172 HW-Set HYC25, 3-Wege-Ventil, BU-H35, BU-H18

Das Buderus Logaplus MZ HW-Set (7739622523) ist eine hybride Heizungsgruppe mit dem HW-Set HYC25, die optimal für die Kombination mit den Gas-Brennwertgeräten GB172i.2, GB182i.2 und GB192i.2 geeignet ist. Es ermöglicht den Anschluss einer Wärmepumpe an konventionelle Wärmeerzeuger und bietet verschiedenste Regelungsstrategien. Inklusive ESBE 3-Wege-Ventil, Ausdehnungsgefäß und umfangreichem Zubehör, maximiert es die Flexibilität und Effizienz der Haustechnik.

Welche Funktionen bietet das HW-Set HYC25?

Das HW-Set HYC25 bildet das Herzstück der hybriden Heizungsanlage. Diese Rohrgruppe, ausgestattet mit dem Hybridmanager HM200, ermöglicht den Anschluss einer Wärmepumpen-Außeneinheit an einen konventionellen Wärmeerzeuger, beispielsweise einen Öl- oder Gas-Brennwert-Wärmeerzeuger. Der HM200 steuert die Heizungsanlage, die aus einer elektrisch betriebenen Wärmepumpe und einem weiteren Wärmeerzeuger besteht. Die Steuerung erfolgt über definierte Regelungsstrategien und die Bivalenztemperatur. Das Modul verfügt über eine Smart Grid Ready (SG Ready) Schnittstelle und bietet einstellbare Regelungsstrategien wie "Wärmepumpe optimiert" und "Kostenoptimiert". Die Rohrgruppe enthält eine Umwälzpumpe, ein Sicherheitsventil, Kugelhähne, eine Weiche, zwei Temperaturfühler und einen Wartungshahn mit Partikelfilter.

Wie arbeitet das ESBE Dreiwege-Zonenventil?

Das ESBE Dreiwege-Zonenventil ZRS 234 ist ein wesentlicher Bestandteil des Systems. Es verfügt über einen Federrückzug und wird mittels eines 230 V 2-Punkt Signals (An, Aus) angesteuert. Der Motor kann bei Anlagendruck ohne Werkzeug demontiert werden und ist manuell in der 50% Position arretierbar. Das Ventil ist für einen Nenndruck von PN16 ausgelegt und für Mediumtemperaturen von bis zu 94 °C geeignet. Es kann auch für Wasser-Glycol-Mischungen mit bis zu 50% Glycolanteil verwendet werden. Das Ventil besteht aus Messing, NBR und EPDM, wobei es stromlos in der Position AB-A geschlossen ist.

Welche Ausdehnungsgefäße sind im Set enthalten?

Das Buderus Logaplus MZ HW-Set beinhaltet zwei Membran-Druckausdehnungsgefäße für geschlossene Heizungs-, Solar- und Kühlanlagen. Ein Gefäß hat ein Volumen von 35 Litern und das andere 18 Litern. Beide sind nach DIN 4807 ausgeführt und für Wandbefestigung oder mit Fußkonstruktion konzipiert. Sie verfügen über einen Systemanschluss mit Außengewinde, sind außen kunststoffbeschichtet und besitzen eine nicht tauschbare Membrane. Die maximale Betriebstemperatur beträgt 120 °C, während die maximale Betriebstemperatur der Membrane 70 °C beträgt.

Welches Zubehör ergänzt das System?

Zur Installation und Erweiterung des Systems sind verschiedene Zubehörteile enthalten. Dazu gehört ein Ausdehnungsgefäß-Anschluss-Set AAS mit flachdichtenden 3/4 Zoll Anschlussteilen, einer flexiblen Edelstahl-Verbindungsleitung von 1 Meter Länge, einem Kappenventil mit Entleerung und Dichtungen. Der Anschluss für das Membran-Ausdehnungsgefäß ist für 1 Zoll oder 3/4 Zoll mit einem werkseitig gelieferten Übergangsstück auf 1 Zoll vorbereitet. Des Weiteren umfasst das Set ein Buderus Verbindungsleitung-Set EMS 1,5 m, ein Logafix V2 Kappenventil MS 3/4" x 3/4" und einen NR.432 Trichtersyphon. Eine Flamco Flexcon Aufhängezarge Typ MB 2 ist ebenfalls Teil des Lieferumfangs.

Technische Daten

• Volumen Ausdehnungsgefäß: 35 Liter und 18 Liter
• Max. Betriebstemperatur Ausdehnungsgefäß: 120 °C
• Max. Betriebstemperatur Membrane: 70 °C
• ESBE 3-Wege-Zonenventil: ZRS 234
• Nenndruck Dreiwege-Zonenventil: PN16
• Mediumtemperatur Dreiwege-Zonenventil: bis zu 94 °C
• Glycolanteil Dreiwege-Zonenventil: bis zu 50 %
• Ansteuerung Dreiwege-Zonenventil: 230 V 2-Punkt Signal (An/Aus)
• Länge Verbindungsleitung-Set EMS: 1,5 m
• Hybridmanager Steuerung: HM200 mit Smart Grid Ready Schnittstelle

Das Buderus Logaplus MZ HW-Set bietet eine durchdachte Lösung für moderne Hybridheizungsanlagen. Es ermöglicht die effiziente Integration einer Wärmepumpe mit konventionellen Wärmeerzeugern und trägt durch intelligente Regelungsstrategien zur Optimierung des Energieverbrauchs bei. Mit Komponenten wie dem HW-Set HYC25, dem ESBE Dreiwege-Zonenventil für bis zu 94 °C Mediumtemperatur und den Ausdehnungsgefäßen mit 18 Litern und 35 Litern Volumen, ist dieses Systempaket eine zuverlässige Basis für flexible und leistungsstarke Heiz- und Kühlanwendungen.

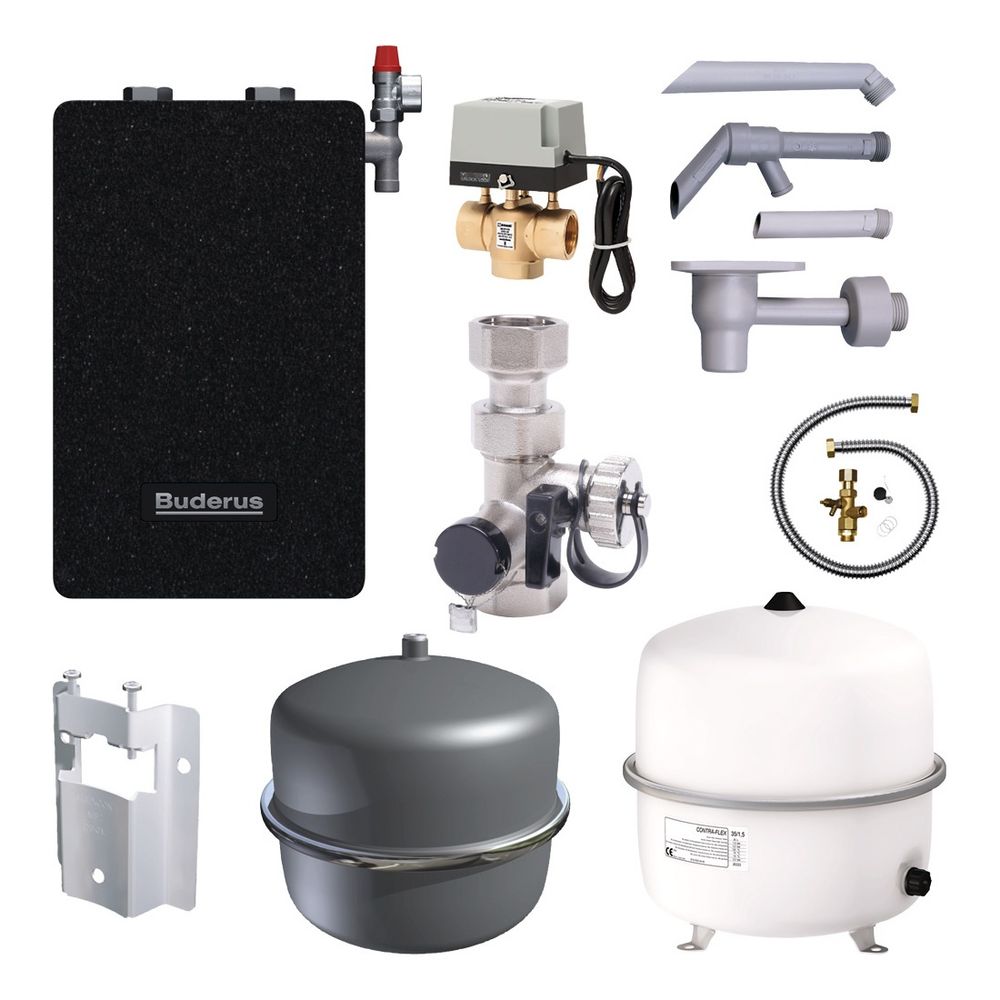

Lieferumfang

• 1x HW-SetHYC25 Buderus
• 1x Esbe Zonenventil 3-Wege, ZRS234, G1 Kvs 5.7, G1", 230VAC, 2-Pkt.
• 1x Logafix Ausdehnungsgefäß BU-H 35 l für Heizung, max. 3 bar, silber
• 1x Logafix MAG 18/1,5 [3bar] silber für Heizung, max. 3 bar, silber
• 1x Anschluss-Set AAS 3/4 mit KFE-Ventil
• 1x Logafix V2 Kappenventil MS 3/4" x 3/4" PN 10 vernickelt
• 1x NR.432 Trichtersyphon
• 1x FL Aufhängezarge Flexcon MB 2
