Buderus Logaplus MZ HW-Set, Gas-Brennwertgerät GB182 HW-Set HYC25, 3-Wege-Ventil, BU-H35, MS100

Das Buderus Logaplus MZ HW-Set (HYC25) ist eine innovative Hybridgruppe für Gas-Brennwertgeräte der Baureihen GB172i.2, GB182i.2 und GB192i.2. Es ermöglicht eine effiziente Anbindung an Wärmepumpen und optimiert Heizstrategien für maximale Energieeffizienz. Mit dem integrierten Hybridmanager HM200, dem ESBE Dreiwege-Zonenventil, der Hydraulikbox Logamax plus MS100 und zwei Membran-Druckausdehnungsgefäßen bietet dieses Set eine umfassende Lösung für nachhaltige Heizsysteme.

Was zeichnet die Buderus Logaplus MZ HW-Set Hybridgruppe aus?

Die Buderus Logaplus MZ HW-Set Hybridgruppe HYC25 dient dem Anschluss einer Wärmepumpen-Außeneinheit an einen konventionellen Wärmeerzeuger wie ein Gas-Brennwertgerät. Der integrierte Hybridmanager HM200 steuert die Heizungsanlage, die aus einer elektrisch betriebenen Wärmepumpe und einem weiteren Wärmeerzeuger besteht. Die Steuerung erfolgt über Regelungsstrategien und die Bivalenztemperatur. Der HM200 bietet zudem eine definierte Smart Grid Ready (SG Ready) Schnittstelle. An der Bedieneinheit lassen sich die Regelungsstrategien "Wärmepumpe optimiert" und "Kostenoptimiert" einstellen.

Welche Komponenten sind in der Rohrgruppe HW-Set HYC25 enthalten?

Die Rohrgruppe HW-Set HYC25 ist mit hydraulischen Komponenten ausgestattet. Sie umfasst eine Umwälzpumpe, ein Sicherheitsventil mit Anschluss für ein Membran-Ausdehnungsgefäß (MAG), Kugelhähne und eine Weiche. Des Weiteren sind der Hybridmanager HM200, zwei Temperaturfühler und ein Wartungshahn mit Partikelfilter integriert.

Welche Funktionen bietet das ESBE Dreiwege-Zonenventil ZRS 234?

Das ESBE Dreiwege-Zonenventil ZRS 234 ist mit einem Federrückzug ausgestattet und wird mittels eines 230 V 2-Punkt Signals angesteuert. Der Motor kann bei Anlagendruck ohne Werkzeug demontiert werden. Eine manuelle Arretierung in der 50%-Position ist möglich. Das Ventil ist für einen Nenndruck von PN16 ausgelegt und für Mediumtemperaturen bis zu 94 °C geeignet. Es kann für Wasser-Glycol-Mischungen mit bis zu 50% Glycolanteil verwendet werden. Das Material besteht aus Messing, NBR und EPDM. Im stromlosen Zustand ist der Anschluss AB-A geschlossen.

Was beinhaltet die Hydraulikbox Logamax plus MS100?

Die Hydraulikbox Logamax plus MS100 ist für die Kombination mit Gas-Brennwertgeräten der Serien Logamax plus GB182i und GB172 konzipiert. Sie unterstützt Heizleistungen bis zu 24 kW und Warmwasserleistungen bis zu 30 kW. Die Box enthält eine Montageanschlussplatte, Wartungshähne für Gas, Heizung und Trinkwasser, eine thermische Absperreinrichtung für Gas, ein Ablauftrichter-Set, einen Logafix Magnetit- und Schlammabscheider sowie eine Design-Abdeckblende in Anthrazit. Optional ist eine Erweiterung durch einen Luftabscheider, eine Kondensatpumpe mit Halterung oder eine manuelle Nachfülleinrichtung inklusive Systemtrenner der Kategorie 3 möglich.

Welche Eigenschaften haben die Membran-Druckausdehnungsgefäße?

Die Membran-Druckausdehnungsgefäße sind für geschlossene Heizungs-, Solar- und Kühlanlagen vorgesehen und entsprechen der DIN 4807 sowie der EU-Druckgeräterichtlinie 97/23/EG. Sie sind für Wandbefestigung oder mit Fußkonstruktion erhältlich und verfügen über einen Systemanschluss mit Außengewinde. Die Außenseite ist kunststoffbeschichtet, und die Membrane ist nicht tauschbar. Die maximale Betriebstemperatur beträgt 120 °C, während die maximale Betriebstemperatur der Membrane 70 °C erreicht. Das Set enthält Ausdehnungsgefäße mit einem Volumen von 35 Litern und 18 Litern.

Welches Zubehör ergänzt das System?

Das Buderus Logaplus MZ HW-Set wird durch nützliches Zubehör ergänzt. Dazu gehört ein Ausdehnungsgefäß-Anschluss-Set AAS mit flachdichtenden Anschlussteilen 3/4 Zoll, einer flexiblen Edelstahl-Verbindungsleitung von 1 Meter Länge, einem Kappenventil mit Entleerung und Dichtungen. Ein Buderus Verbindungsleitung-Set EMS von 1,5 Metern Länge sowie zwei Logafix V2 Kappenventile MS 3/4 Zoll x 3/4 Zoll und eine Flamco Flexcon Aufhängezarge Typ MB 3 sind ebenfalls Teil des Angebots.

Technische Daten

• Max. Leistung Hydraulikbox (Heizung): 24 kW
• Max. Leistung Hydraulikbox (Warmwasser): 30 kW
• Max. Mediumtemperatur ESBE Ventil: 94 °C
• Max. Glycolanteil ESBE Ventil: 50%
• Max. Betriebstemperatur Ausdehnungsgefäß: 120 °C
• Max. Betriebstemperatur Membrane Ausdehnungsgefäß: 70 °C
• Volumen Ausdehnungsgefäß: 35 L
• Volumen Ausdehnungsgefäß: 18 L
• Länge Verbindungsleitung-Set EMS: 1,5 m
• Länge Edelstahl-Verbindungsleitung AAS: 1 m

Das Buderus Logaplus MZ HW-Set bietet eine umfassende und energieeffiziente Lösung für die Integration von Wärmepumpen in bestehende oder neue Heizsysteme mit Gas-Brennwertgeräten. Mit dem intelligenten Hybridmanager HM200 und Komponenten wie der Hydraulikbox Logamax plus MS100, die Heizleistungen bis zu 24 kW und Warmwasserleistungen bis zu 30 kW unterstützt, ermöglicht dieses Set eine optimierte und nachhaltige Wärmeversorgung. Die präzise Steuerung und die hochwertigen Komponenten stellen eine zuverlässige Funktion sicher.

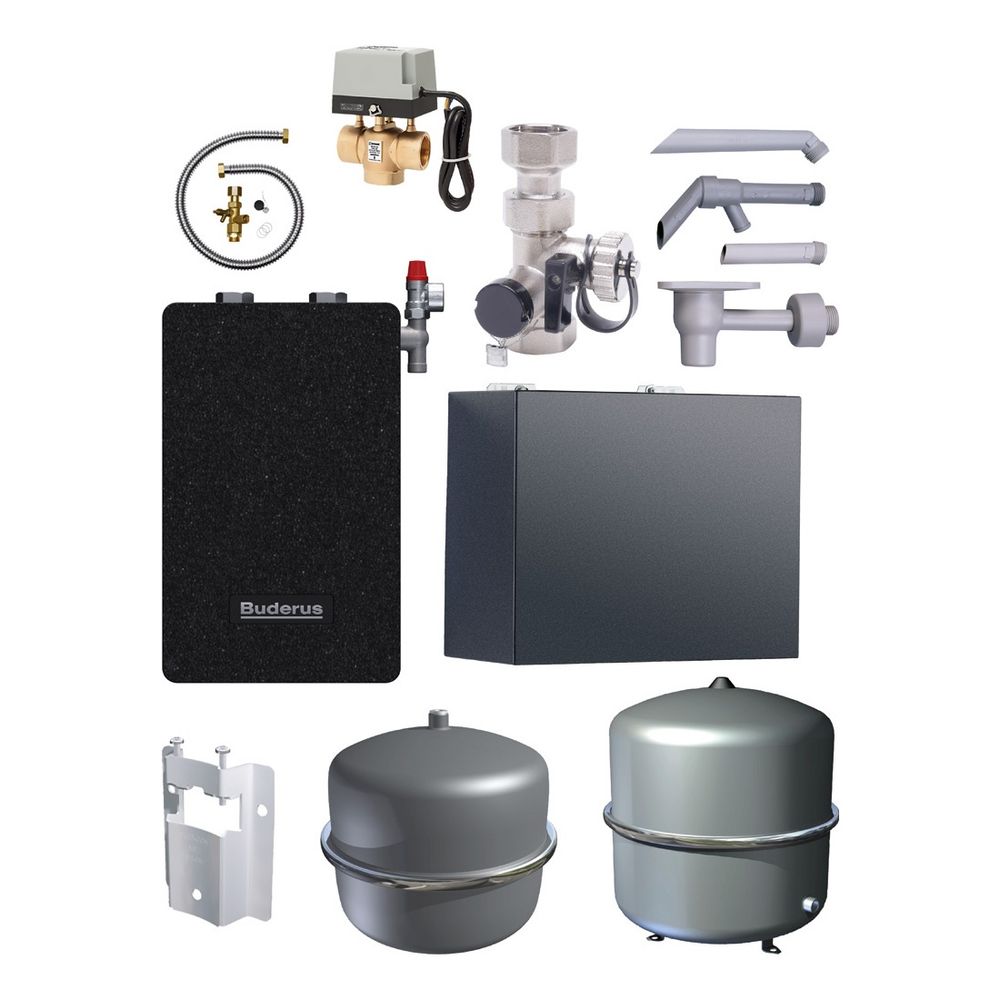

Lieferumfang

• 1x FL Aufhängezarge Flexcon MB 2
• 1x Anschluss-Set AAS 3/4 mit KFE-Ventil
• 1x WW-Kappen 1/2" NR.304 Zubehör
• 1x HW-SetHYC25 Buderus
• 1x Logafix Ausdehnungsgefäß BU-H 35 l
• 1x Esbe Zonenventil 3-Wege, ZRS234
• 1x Logamax plus Hydraulikbox MS100
• 1x Logafix V2 Kappenventil MS 3/4" x 3/4"
• 1x Logafix MAG 18/1,5 [3bar]
