Buderus Logaplus MZ HW-Set, Gas-Brennwertgerät GB192 HW-Set HYC25, Kappenventil, BU-H35, BU-H18

Das Buderus Logaplus MZ HW-Set (7739622526) ist ein innovatives Hybrid-Modul-Paket, das eine nahtlose Integration von Wärmepumpe und konventionellem Wärmeerzeuger, wie dem Gas-Brennwertgerät GB192, ermöglicht. Mit dem Hybridmanager HM200 und der Smart Grid Ready-Schnittstelle optimiert es die Heizleistung und steigert die Effizienz. Ausgestattet mit hydraulischen Komponenten, Umwälzpumpe und Sicherheitsventilen, ist es ideal für moderne Heizungsanlagen.

Wie unterstützt das HW-Set die Kombination von Wärmepumpe und Gas-Brennwertgerät?

Die Hybridgruppe HW-Set HYC25 ermöglicht den Anschluss einer Wärmepumpen-Außeneinheit an einen konventionellen Wärmeerzeuger, wie das Gas-Brennwertgerät GB192. Der integrierte Hybridmanager HM200 steuert die Heizungsanlage, indem er die Betriebszeiten der Wärmepumpe und des Brennwertgeräts anhand von Regelungsstrategien und der Bivalenztemperatur koordiniert. Dies stellt eine optimale Anpassung der Heizleistung an den Bedarf sicher.

Welche Regelungsstrategien und Schnittstellen sind verfügbar?

Der Hybridmanager HM200 bietet verschiedene Steuerungsoptionen, darunter eine wärmepumpenoptimierte und eine kostenoptimierte Regelung. Diese lassen sich an der Bedieneinheit einstellen. Eine definierte Smart Grid Ready (SG Ready) Schnittstelle ermöglicht zudem eine flexible Einbindung in intelligente Stromnetze, wodurch die Effizienz der Heizungsanlage weiter gesteigert werden kann.

Welche hydraulischen Komponenten sind im Set enthalten?

Die Rohrgruppe HW-Set HYC25 umfasst wesentliche hydraulische Komponenten für den effizienten Betrieb. Dazu gehören eine Umwälzpumpe, ein Sicherheitsventil mit Anschluss für ein Membran-Ausdehnungsgefäß (MAG), Kugelhähne und eine Weiche. Des Weiteren sind der Hybridmanager HM200, zwei Temperaturfühler sowie ein Wartungshahn mit Partikelfilter integriert, um eine zuverlässige Funktion und einfache Wartung sicherzustellen.

Welche Ausdehnungsgefäße sind im Paket enthalten?

Im Set sind zwei Membran-Druckausdehnungsgefäße enthalten: ein 35-Liter-Gefäß (BU-H 35) und ein 18-Liter-Gefäß (BU-H 18). Beide sind für geschlossene Heizungs-, Solar- und Kühlanlagen ausgelegt, verfügen über eine Kunststoffbeschichtung und sind für eine maximale Betriebstemperatur von 120 °C ausgelegt. Die Membrane weist eine maximale Betriebstemperatur von 70 °C auf und ist nicht tauschbar. Die Ausführung ermöglicht eine Wandbefestigung oder die Nutzung einer Fußkonstruktion und verfügt über einen Systemanschluss mit Außengewinde.

Technische Daten

• Volumen Ausdehnungsgefäß BU-H 35: 35 L
• Volumen Ausdehnungsgefäß BU-H 18: 18 L
• Max. Betriebstemperatur Ausdehnungsgefäße: 120 °C
• Max. Betriebstemperatur Membrane: 70 °C
• Anschluss Kappenventil: MS 3/4" x 3/4"
• Länge Verbindungsleitung-Set EMS: 1,5 m

Das Buderus Logaplus MZ HW-Set bietet eine fortschrittliche Lösung für hybride Heizsysteme, indem es die Steuerung und Integration von Wärmepumpe und konventionellem Wärmeerzeuger vereinfacht. Mit dem Hybridmanager HM200 und den enthaltenen Ausdehnungsgefäßen von 18 Litern und 35 Litern sowie weiteren hydraulischen Komponenten, stellt dieses Paket eine effiziente und flexible Basis für moderne Heizungsanlagen dar, die auf optimierte Energieausnutzung abzielen.

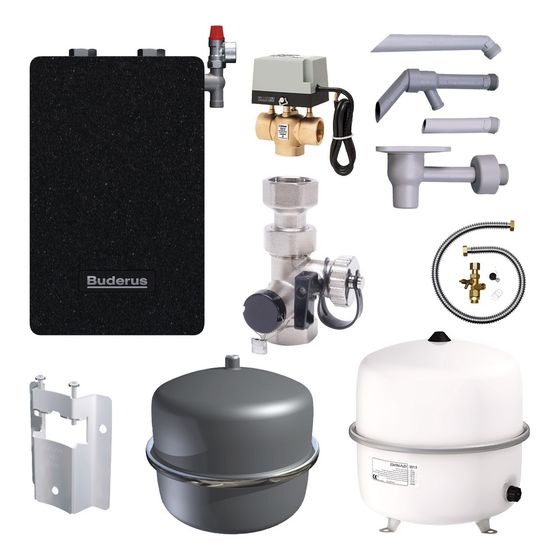

Lieferumfang

• 1x HW-Set HYC25 Buderus
• 1x Logafix Ausdehnungsgefäß BU-H 35 l
• 1x Logafix Ausdehnungsgefäß 18 l
• 2x Logafix V2 Kappenventil MS 3/4" x 3/4"
• 1x FL Aufhängezarge Flexcon MB 2
