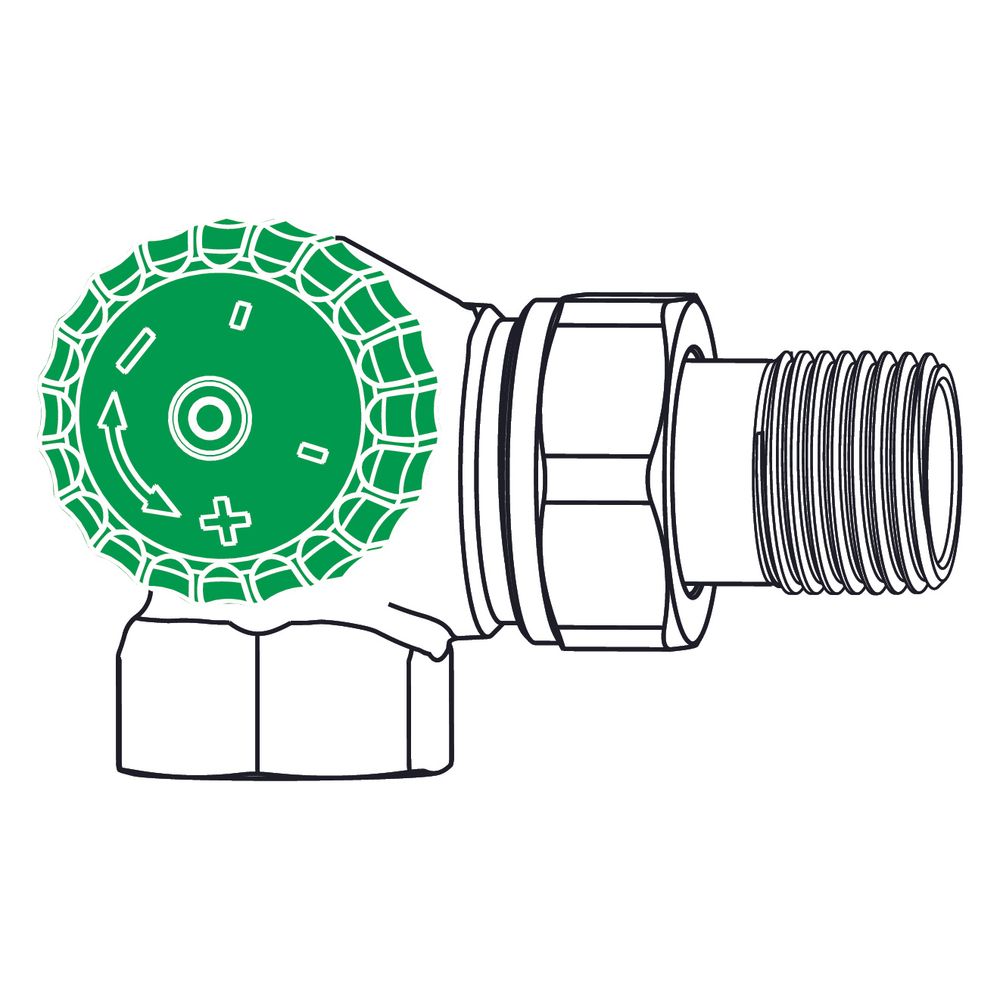

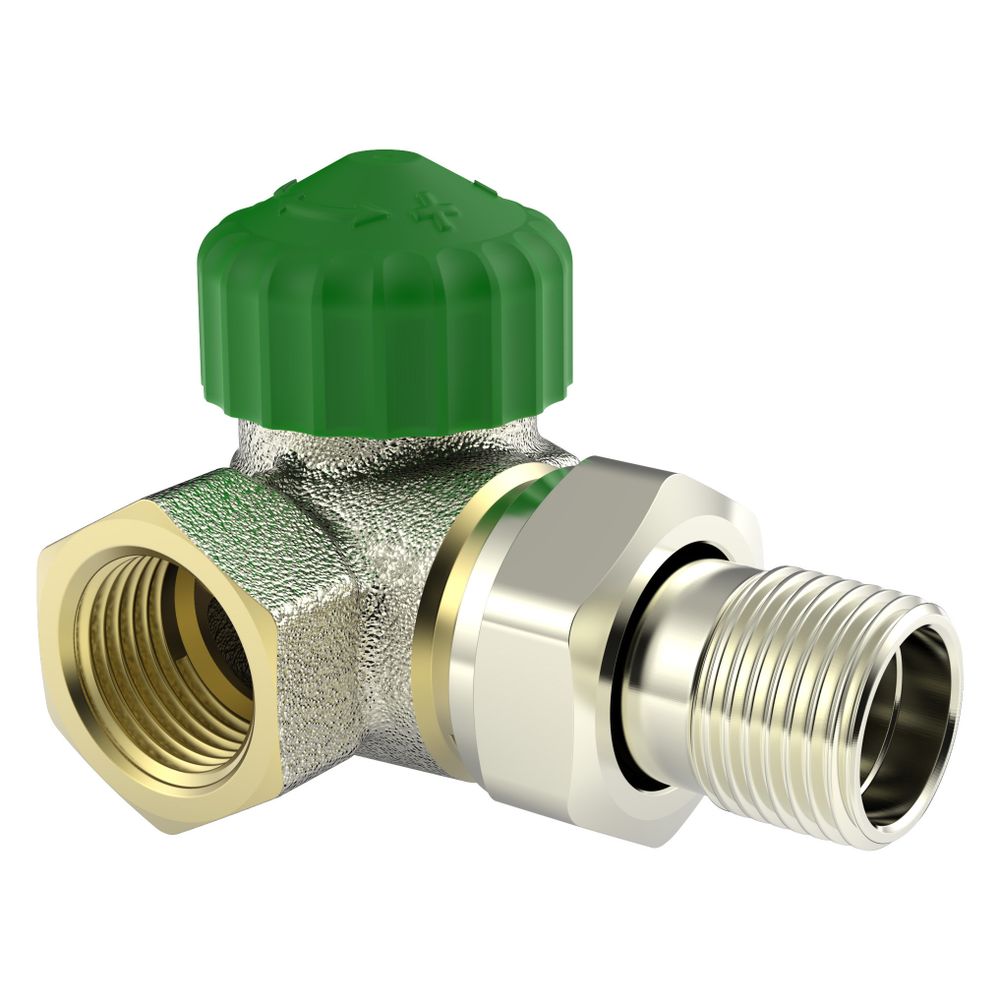

IMI Heimeier Thermostat-Ventilunterteil Eclipse 300, Winkeleck links DN 15

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse 300, Ausführung Winkeleck links DN 15, ist eine Lösung für den hydraulischen Abgleich in Heizungsanlagen. Es verfügt über eine automatische Durchflussregelung und arbeitet druckunabhängig, wodurch der eingestellte Durchfluss konstant gehalten wird. Das Gehäuse aus korrosionsbeständigem, entzinkungsfreiem Rotguss ist vernickelt und für Zweirohrsysteme geeignet.

Wie funktioniert die automatische Durchflussregelung des Eclipse 300?

Der erforderliche Durchfluss der einzelnen Heizkörper wird direkt am Thermostat-Ventilunterteil Eclipse 300 eingestellt. Der eingestellte Durchfluss wird dabei nicht überschritten. Auch bei einem Überangebot, beispielsweise durch schließende Nachbarventile oder während der morgendlichen Aufheizphase, regelt das Eclipse 300 den Durchfluss automatisch auf den voreingestellten Wert. Das Ventil arbeitet unabhängig vom Differenzdruck, wodurch komplexe Berechnungen zur Ermittlung der Einstellwerte entfallen. Der Durchfluss ist von 30 bis 300 l/h stufenlos einstellbar.

Welche Vorteile bietet das Ventilunterteil in der Praxis?

Die automatische Durchflussregelung des IMI Heimeier Thermostat-Ventilunterteils Eclipse 300 vereinfacht den hydraulischen Abgleich erheblich und sorgt für eine stabile Durchflussregelung auch bei Druckschwankungen. Die Einstellwerte sind stirnseitig und seitlich ablesbar. Ein weiterer Vorteil ist die Möglichkeit, das komplette Thermostat-Oberteil mit einem IMI Heimeier-Montagegerät ohne Entleeren der Anlage auszuwechseln. Das Eclipse Thermostat-Oberteil ist für alle Ventilgehäuse mit HF Kennzeichnung geeignet.

Welche Bauweise und Anschlüsse zeichnen das Ventil aus?

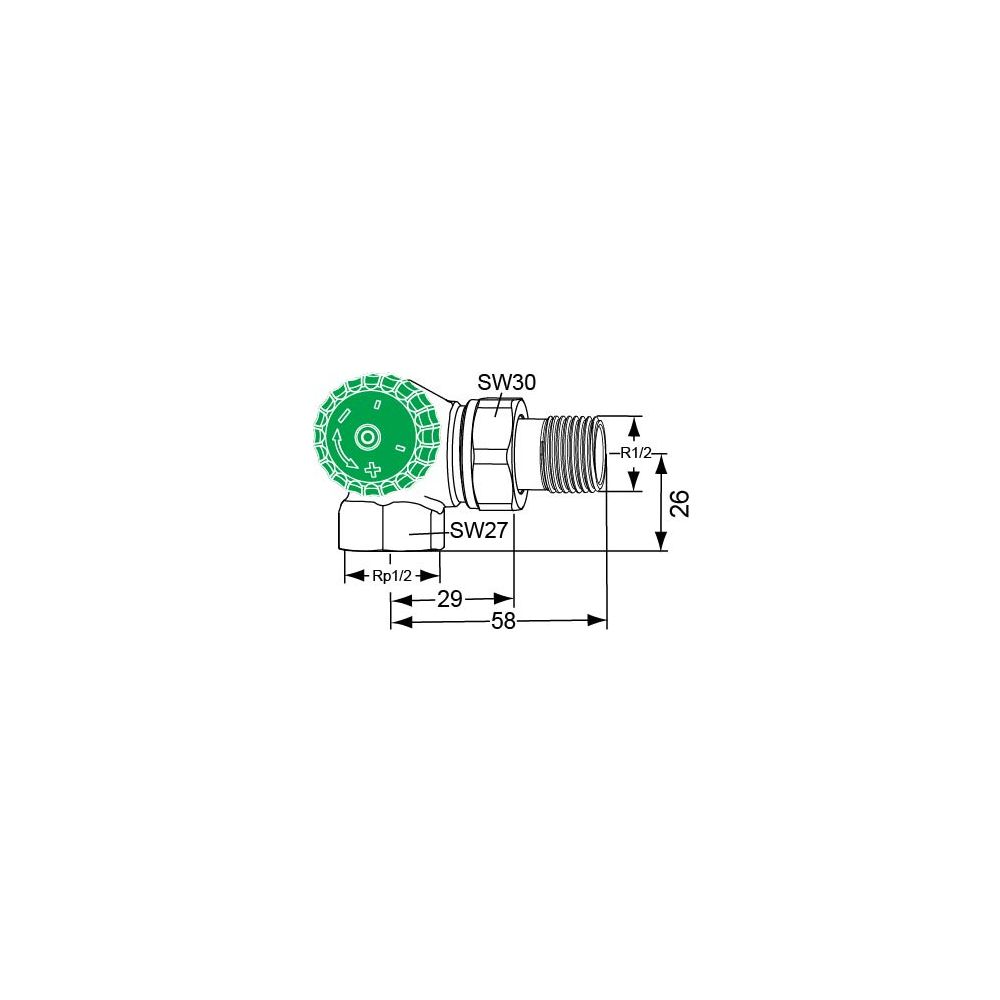

Das Gehäuse des Thermostat-Ventilunterteils ist aus korrosionsbeständigem, entzinkungsfreiem Rotguss gefertigt und vernickelt. Eine Niro-Stahlspindel mit doppelter O-Ring-Abdichtung sorgt für eine zuverlässige Funktion. Die Ausführung ist als Winkeleck mit Anschluss am Heizkörper links vorgesehen. Der Anschluss erfolgt über ein Innengewinde für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer-, Präzisionsstahl- oder Verbundrohr. Der Thermostatanschluss hat die Abmessung M30 x 1,5. Die Bedienung erfolgt thermostatisch ohne Knopf.

Technische Daten

• Nennweite: DN 15 (1/2")
• Durchflussbereich: 30 bis 300 l/h
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Zul. Betriebsüberdruck: 10 bar
• Min. Differenzdruck: 20 kPa
• Max. Differenzdruck: 60 kPa
• Thermostatanschluss: M30 x 1,5
• Werkstoff Gehäuse: Rotguss
• Oberflächenschutz: vernickelt
• Geeignet für: Zweirohrsystem

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse 300 ermöglicht einen effizienten und stabilen Betrieb von Heizungsanlagen durch seine automatische und druckunabhängige Durchflussregelung. Mit einem stufenlos einstellbaren Durchflussbereich von 30 bis 300 l/h und einem zulässigen Betriebsüberdruck von 10 bar bietet es eine zuverlässige Lösung. Die robuste Bauweise aus vernickeltem Rotguss und die einfache Handhabung unterstützen eine lange Lebensdauer und Wartungsfreundlichkeit.
