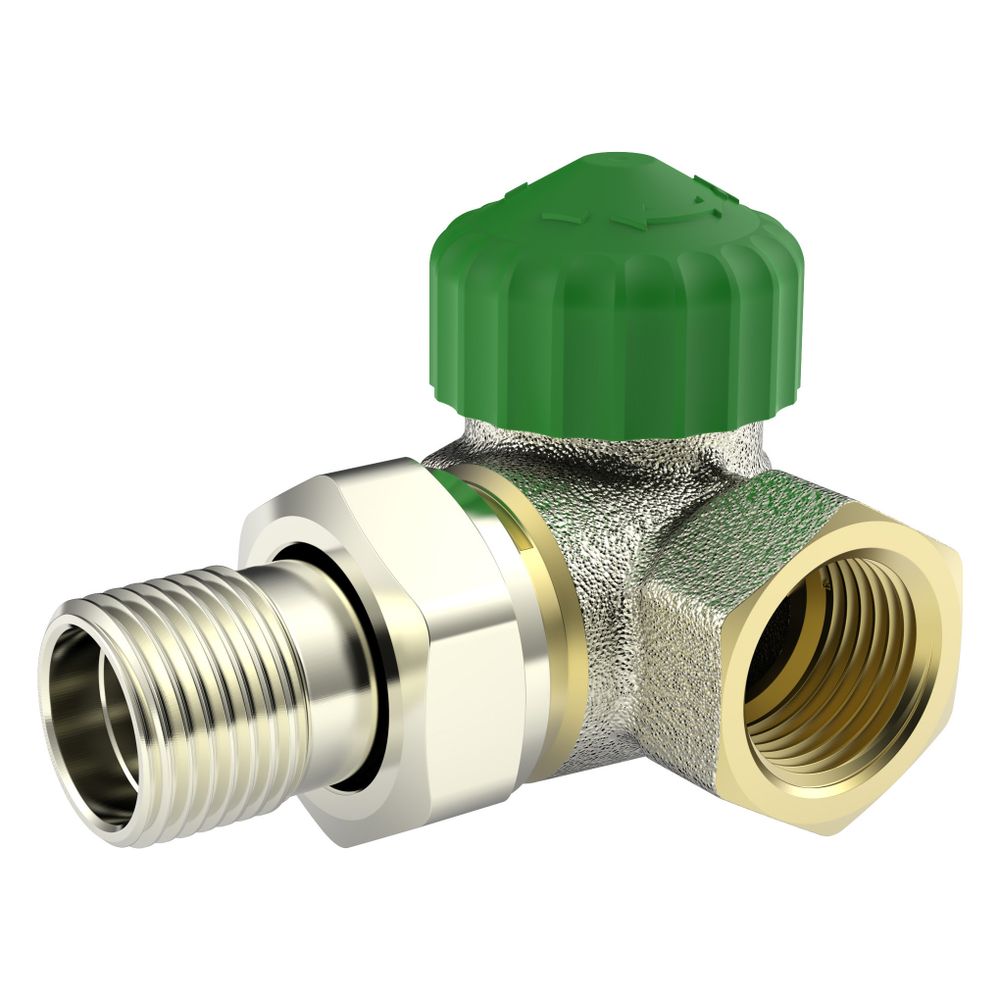

IMI Heimeier Thermostat-Ventilunterteil Eclipse 300, Winkeleck rechts DN 15

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse 300, in Winkeleck rechts Ausführung für DN 15, ermöglicht einen automatischen hydraulischen Abgleich in Heizungsanlagen. Es zeichnet sich durch eine präzise Durchflussregelung aus, die unabhängig vom Differenzdruck arbeitet und den eingestellten Durchfluss von 30 bis 300 l/h nicht überschreitet. Dieses Ventil ist ideal für Zweirohrsysteme und bietet eine einfache Installation sowie Wartung.

Wie vereinfacht das Eclipse 300 den hydraulischen Abgleich?

Das Thermostat-Ventilunterteil Eclipse 300 von IMI Heimeier vereinfacht den hydraulischen Abgleich erheblich. Der erforderliche Durchfluss für jeden Heizkörper wird direkt am Ventilunterteil eingestellt, wodurch der Abgleich mit einem einzigen Dreh abgeschlossen ist. Das Ventil stellt sicher, dass der eingestellte Durchfluss auch bei schwankendem Differenzdruck, beispielsweise durch schließende Nachbarventile oder während der Aufheizphase, konstant bleibt. Dadurch sind keine komplexen Berechnungen zur Ermittlung der Einstellwerte notwendig.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung sorgen für zuverlässige Funktion und Langlebigkeit. Der Durchfluss ist von 30 bis 300 l/h stufenlos einstellbar.

Wie erfolgt die Installation und Wartung des Eclipse 300?

Die Voreinstellung des Durchflusses kann mit einem Einstellschlüssel oder einem Maulschlüssel SW 11 vorgenommen werden. Die Einstellwerte sind sowohl stirnseitig als auch seitlich gut ablesbar. Das komplette Thermostat-Oberteil lässt sich mit einem IMI Heimeier-Montagegerät ohne Entleeren der Anlage auswechseln. Der Anschluss erfolgt über ein Innengewinde für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer-, Präzisionsstahl- oder Verbundrohr. Das Ventil ist für Zweirohrsysteme geeignet und verfügt über einen Thermostatanschluss M30 x 1,5.

Welche Betriebsbedingungen sind für das Ventil zu beachten?

Für den Betrieb ist eine maximale Betriebstemperatur von 120 °C und eine minimale Betriebstemperatur von -10 °C angegeben. Der zulässige Betriebsüberdruck beträgt 10 bar. Der minimale Differenzdruck für den Bereich von 30 bis 300 l/h liegt bei 20 kPa, der maximale Differenzdruck bei 60 kPa.

Technische Daten

• Nennweite: DN 15 (1/2")
• Ausführung: Winkeleck rechts
• Werkstoff Gehäuse: Rotguss, vernickelt
• Durchflussbereich: 30 bis 300 l/h
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Zul. Betriebsüberdruck: 10 bar
• Min. Differenzdruck (30-300 l/h): 20 kPa
• Max. Differenzdruck: 60 kPa
• Thermostatanschluss: M30 x 1,5

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse 300 bietet eine effiziente Lösung für den hydraulischen Abgleich in Heizungsanlagen. Mit seiner automatischen Durchflussregelung von 30 bis 300 l/h und der druckunabhängigen Arbeitsweise sorgt es für eine konstante Wärmeabgabe und vereinfacht die Installation. Die robuste Bauweise aus vernickeltem Rotguss und die einfache Wartung unterstreichen die Qualität dieses Ventils für Zweirohrsysteme, das bis 120 °C bei -10 °C Mindesttemperatur und einem zulässigen Betriebsüberdruck von 10 bar einsetzbar ist.
