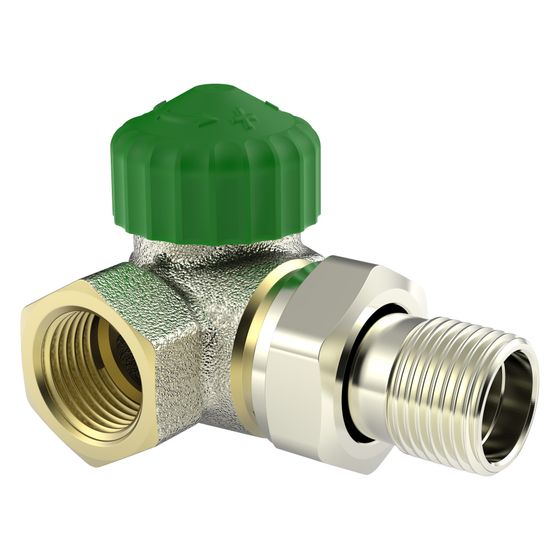

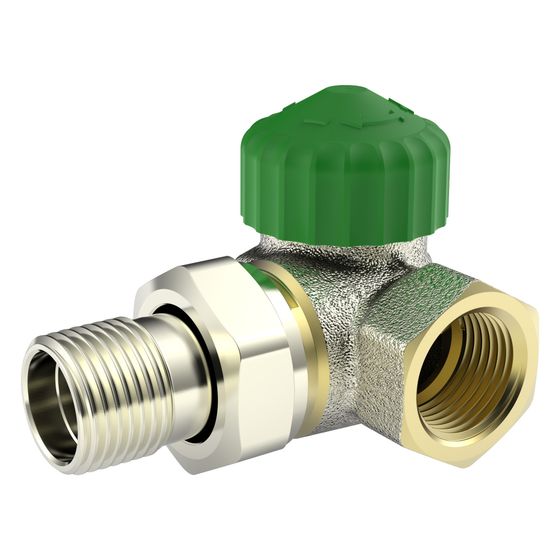

IMI Heimeier Thermostat-Ventilunterteil Eclipse 300, Eckform DN 15

Das IMI HEIMEIER Thermostat-Ventilunterteil Eclipse 300 in Eckform (DN 15) ist mit automatischer Durchflussregelung ausgestattet und speziell für sehr große Heizkörper sowie kleine Temperaturspreizungen konzipiert. Es ermöglicht einen einfachen hydraulischen Abgleich, indem der erforderliche Durchfluss direkt am Ventilunterteil eingestellt wird. Das Ventil regelt den Durchfluss unabhängig vom Differenzdruck und sorgt so für eine konstante Leistung.

Wie funktioniert die automatische Durchflussregelung des Eclipse 300?

Das Thermostat-Ventilunterteil Eclipse 300 von IMI Heimeier regelt den Durchfluss automatisch auf den eingestellten Wert. Dies stellt sicher, dass der eingestellte Durchfluss nicht überschritten wird, selbst bei einem Überangebot, beispielsweise durch schließende Nachbarventile oder während der morgendlichen Aufheizphase. Der hydraulische Abgleich wird durch die direkte Einstellung am Ventilunterteil vereinfacht, wodurch komplexe Berechnungen zur Ermittlung der Einstellwerte entfallen.

Welche Konstruktionsmerkmale und Materialien zeichnen das Ventilunterteil aus?

Das Gehäuse des IMI HEIMEIER Eclipse 300 besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung sorgen für eine zuverlässige Funktion und Langlebigkeit. Das Ventil ist KEYMARK-zertifiziert und nach DIN EN 215 geprüft. Es ist für den Einsatz in Zweirohrsystemen geeignet.

Welche Bedienung und Ausstattung bietet das Ventilunterteil?

Die Bedienung des Thermostat-Ventilunterteils erfolgt thermostatisch mit einem grünen Knopf. Die Einstellwerte sind stirnseitig und seitlich ablesbar. Eine Staubkappe ist vorhanden, um das Ventil vor Verschmutzung zu schützen.

Wie erfolgt die Einstellung und welche Anschlussmöglichkeiten bietet das Ventil?

Der Durchfluss ist stufenlos von 30 bis 300 l/h einstellbar. Die Voreinstellung kann mit einem Einstellschlüssel oder einem Maulschlüssel SW 11 vorgenommen werden. Das komplette Thermostat-Oberteil kann mit dem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden. Der Anschluss erfolgt über ein Innengewinde für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer-, Präzisionsstahl- oder Verbundrohr.

Technische Daten

• Nennweite: DN 15 (1/2")
• Ausführung: Eckform
• Gehäusematerial: Rotguss, vernickelt
• Automatische Durchflussregelung: ja
• Durchflussbereich (min. 15 kPa): 30 bis 300 l/h
• Durchflussbereich (min. 10 kPa): 30 bis 225 l/h
• Betriebstemperatur: -10 °C bis 120 °C
• Zulässiger Betriebsüberdruck: 10 bar
• Differenzdruckbereich: 20 kPA (min.) bis 60 kPA (max.)
• Systemeignung: Zweirohrsystem

Das IMI HEIMEIER Thermostat-Ventilunterteil Eclipse 300 bietet eine effiziente und zuverlässige Lösung für die präzise Durchflussregelung in Heizungsanlagen. Mit seiner automatischen Funktion, dem stufenlos einstellbaren Durchflussbereich von 30 bis 300 l/h und der robusten Bauweise aus vernickeltem Rotguss sorgt es für einen optimierten hydraulischen Abgleich. Die einfache Wartung durch den Wechsel des Thermostat-Oberteils ohne Anlagenentleerung und die Eignung für Betriebstemperaturen von -10 °C bis 120 °C unterstreichen die hohe Qualität und Benutzerfreundlichkeit dieses Ventils.
