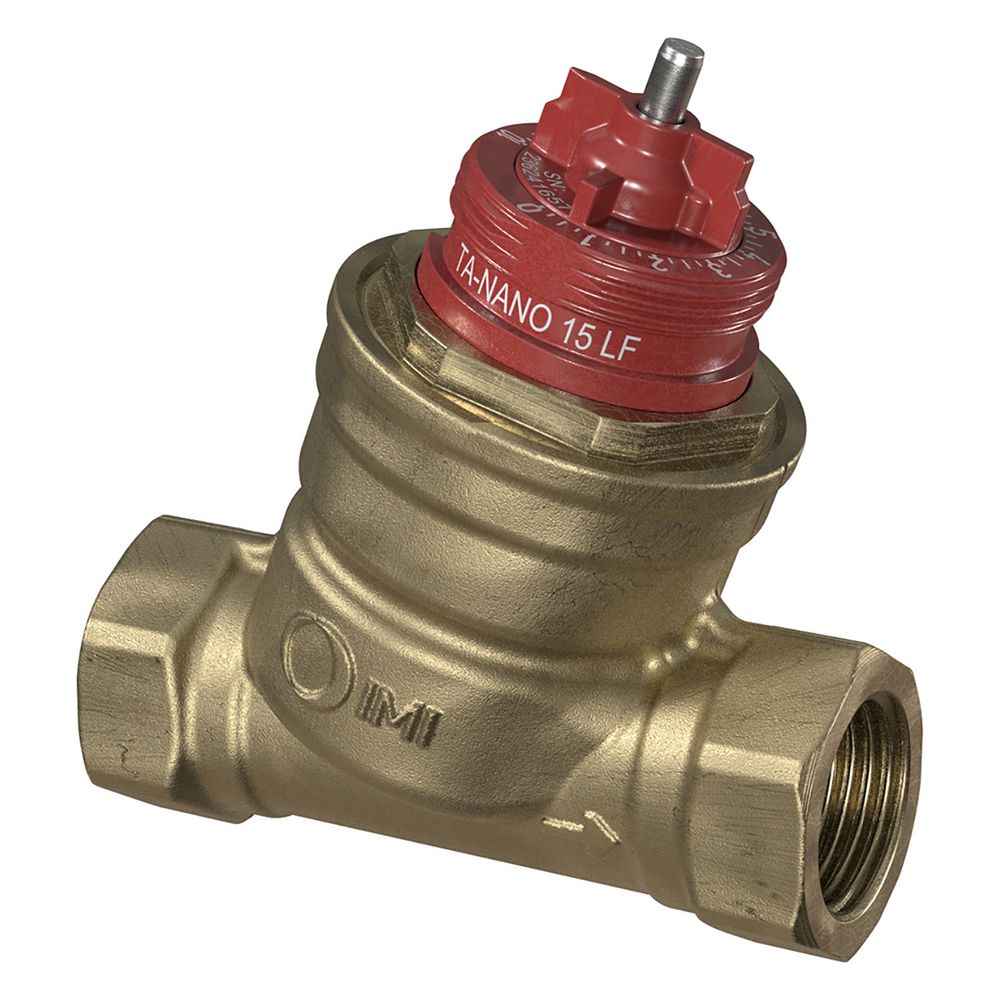

IMI TA Regulierventil TA-Nano, Innengewinde druckunabhängig, DN 15 Low Flow, ohne Messnippel

Das IMI TA Regulierventil TA-Nano ist ein druckunabhängiges Regel- und Einregulierventil für Heizungs- und Kältesysteme. Es ermöglicht eine präzise hydronische Regelung durch einen einstellbaren maximalen Durchfluss und verhindert so ein Überangebot bei kleinen Verbrauchern. Die schlanke und kompakte Bauform sowie die einfache Handhabung zeichnen dieses Ventil aus.

Welche Funktionen bietet das TA-Nano für die Systemregelung?

Das TA-Nano Ventil von IMI TA sichert eine optimale Leistung über die gesamte Produktlebensdauer. Der einstellbare maximale Durchfluss ermöglicht individuelle Durchflussmengen, verhindert zu hohe Durchflüsse und erreicht so eine exakte hydronische Regelung. Das Ventil ist dichtschließend gemäß Klasse VI nach EN 60534-4 und verfügt über eine lineare Regel-Charakteristik.

Wie erfolgt die Einstellung und Identifikation des Ventils?

Die Durchflusseinstellung kann einfach per Hand vorgenommen werden. Die Ventilvoreinstellung ist auch bei montiertem Antrieb sichtbar, und eine Farbkennzeichnung erleichtert die Identifikation. Eine Absperrung ist ohne Werkzeug durchführbar. Der Zugang zu allen Funktionen befindet sich auf der Stellantrieb-Seite.

Welche technischen Eigenschaften sind für den Betrieb relevant?

Das Ventil arbeitet mit mechanischer Druckkompensation. Es ist für einen minimalen Differenzdruck von 15 kPa und einen maximalen Differenzdruck von 600 kPa ausgelegt. Der Ventilhub beträgt 4 mm, und der Stellantrieb-Anschluss ist mit M30x1,5 beschrieben. Die Betriebstemperatur liegt zwischen -10 °C und +120 °C bei einem Nenndruck von PN 25. Das Ventil ist zudem für Glykol geeignet.

Aus welchen Materialien besteht das TA-Nano Ventil?

Das Ventilgehäuse ist aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C gefertigt. Die Spindel besteht aus rostfreiem Stahl. Der Ventileinsatz ist aus AMETAL und der Kegel aus PPS. Die Spindeldichtung erfolgt durch einen O-Ring aus EPDM, und die Membrane ist aus EPDM. Eine Feder aus rostfreiem Stahl ergänzt die Materialauswahl.

Welche Anschluss- und Montageoptionen bietet das Ventil?

Das TA-Nano ist mit Innengewinde nach ISO 7 und als DN 15 LF mit Innengewinde G 1/2 ausgeführt. Die Montage ist in allen Montagelagen möglich. Das Ventil wird ohne Messnippel geliefert.

Technische Daten

• Nenndurchmesser (DN): DN 15
• Nenndruck: PN 25
• Volumenstrom (q max): 29–290 l/h
• Min. Differenzdruck: 15 kPa
• Max. Differenzdruck: 600 kPa
• Bauhöhe: 110 mm
• Länge / Arbeitslänge: 75 mm
• Ventilhub: 4 mm
• Stellantrieb-Anschluss: M30 x 1,5
• Betriebstemperatur: -10 °C bis +120 °C

Das IMI TA TA-Nano Regel- und Regulierventil in DN 15 LF bietet eine zuverlässige und druckunabhängige Lösung für die präzise Durchflussregelung in Heizungs- und Kältesystemen. Mit einem einstellbaren Volumenstrom von 29 bis 290 l/h, einem Nenndruck von PN 25 und einem breiten Betriebstemperaturbereich von -10 °C bis +120 °C ist es für vielfältige Anwendungen geeignet. Die robuste Bauweise aus AMETAL-C und rostfreiem Stahl sichert eine lange Lebensdauer und hohe Korrosionsbeständigkeit.
