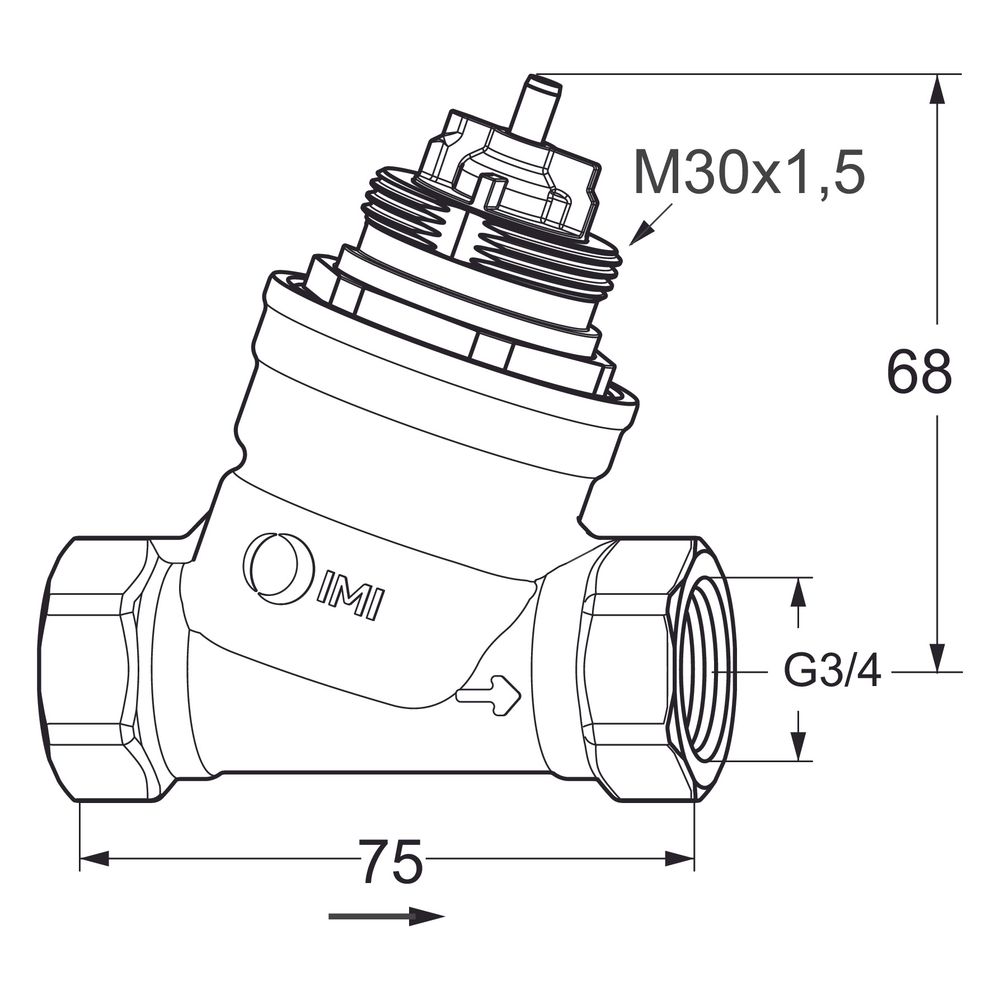

IMI TA Regulierventil TA-Nano, Innengewinde druckunabhängig, DN 20 Normal Flow, ohne Messnippel

Der IMI TA Regulierventil TA-Nano ist ein druckunabhängiges Regel- und Regulierventil für Heizungs- und Kältesysteme. Es zeichnet sich durch eine schlanke und kompakte Bauform aus und ermöglicht eine präzise hydronische Regelung durch die stufenlose Einstellung des maximalen Durchflusses. Das Ventil ist für den Nenndurchmesser DN 20 NF ausgelegt, verfügt über ein Innengewinde G 3/4 und wird ohne Messnippel geliefert.

Wofür eignet sich das IMI TA TA-Nano Regulierventil?

Das TA-Nano arbeitet als druckunabhängiges Regel- und Einregulierventil für Heizungs- und Kältesysteme. Die einstellbare Begrenzung des maximalen Durchflusses verhindert ein Überangebot bei kleinen Verbrauchern und unterstützt damit eine exakte hydronische Regelung. Das Ventil ist zudem für Flüssigkeiten und Glykol geeignet. In Kombination mit Einregulierungscomputern sind vielfältige Messungen und Diagnosen möglich.

Wie erfolgt die Durchflusseinstellung und Absperrung?

Die Durchflusseinstellung erfolgt direkt am Produkt per Hand. Dabei lässt sich der maximale Durchfluss innerhalb des angegebenen Bereichs stufenlos festlegen. Die Ventilvoreinstellung ist auch bei montiertem Antrieb sichtbar, zudem erfolgt die einfache Ventilidentifikation über eine Farbkennzeichnung. Eine Absperrung ohne Werkzeug ist möglich. Der Zugang zu allen Funktionen befindet sich auf der Stellantrieb-Seite.

Welche technischen Merkmale kennzeichnen das Ventil?

Das Ventil besitzt eine lineare Regel-Charakteristik und eine mechanische Druckkompensation. Der Ventilhub beträgt 4 mm, und der Stellantrieb-Anschluss ist M30 x 1,5. Die Montage ist in allen Montagelagen möglich. Das Ventil ist dichtschließend gemäß Klasse VI nach EN 60534-4. Der Nenndruck beträgt PN 25.

Aus welchen Materialien besteht das Ventil?

Das Ventilgehäuse ist aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C gefertigt. Die Spindel besteht aus rostfreiem Stahl. Der Ventileinsatz ist aus AMETAL und der Kegel aus PPS. Die Spindeldichtung erfolgt durch einen O-Ring aus EPDM, und die Membrane besteht ebenfalls aus EPDM. Das Innengewinde entspricht ISO 7.

Technische Daten

• Nenndurchmesser: DN 20
• Anschlüsse: Innengewinde G 3/4
• Nenndruck: PN 25
• Betriebstemperatur: -10 °C bis +120 °C
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 18 kPa
• Einstellbarer Durchfluss (q max): 110-1100 l/h
• Ventilhub: 4 mm
• Anschluss Bedienungselement: M30 x 1,5
• Werkstoff Gehäuse: AMETAL-C

Das IMI TA TA-Nano Regel- und Regulierventil bietet eine zuverlässige Lösung für die präzise Durchflussregelung in Heizungs- und Kältesystemen. Mit einem einstellbaren Durchflussbereich von 110-1100 l/h und einer robusten Bauweise aus AMETAL-C für den Nenndruck PN 25, ermöglicht es eine effiziente und langlebige Betriebsweise bei Betriebstemperaturen von -10 °C bis +120 °C.
