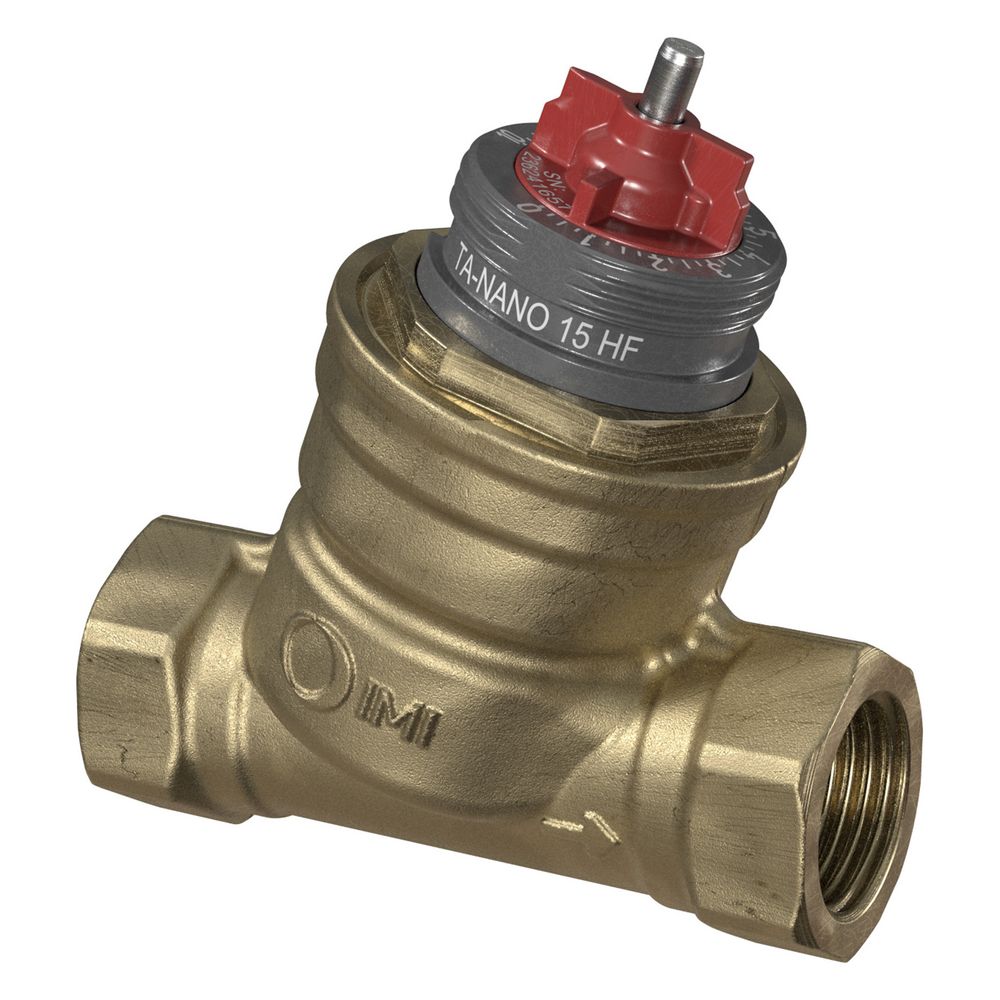

IMI TA Regulierventil TA-Nano, Innengewinde druckunabhängig, DN 20 High Flow, ohne Messnippel

Das IMI TA Regulierventil TA-Nano ist ein druckunabhängiges Regel- und Regulierventil für Heizungs- und Kältesysteme. Es zeichnet sich durch eine schlanke und kompakte Bauform aus und ermöglicht eine exakte hydronische Regelung. Das Ventil in DN 20 High Flow Ausführung ist mit Innengewinde G 3/4 ausgestattet und kommt ohne Messnippel aus.

Wie funktioniert die präzise hydronische Regelung des TA-Nano?

Das IMI TA TA-Nano Regel- und Regulierventil ermöglicht eine präzise hydronische Regelung in Heizungs- und Kältesystemen. Der einstellbare maximale Durchfluss erlaubt individuelle Durchflussmengen, verhindert ein Überangebot bei kleinen Verbrauchern und sorgt so für eine exakte Steuerung. Die lineare Regel-Charakteristik und ein Ventilhub von 4 mm unterstützen diese Funktion.

Welche Bedien- und Montagevorteile bietet das TA-Nano?

Die Durchflusseinstellung des Ventils erfolgt einfach per Hand. Eine sichtbare Ventilvoreinstellung ist auch bei montiertem Antrieb gegeben, und eine Farbkennzeichnung erleichtert die Ventilidentifikation. Eine Absperrung kann ohne Werkzeug durchgeführt werden. Alle Funktionen sind auf der Stellantrieb-Seite zugänglich, und die Montage ist in allen Lagen möglich. Der Stellantrieb-Anschluss ist M30x1,5.

Aus welchen Materialien besteht das TA-Nano und wie ist es aufgebaut?

Das Ventilgehäuse besteht aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C. Die Spindel ist aus rostfreiem Stahl gefertigt, der Ventileinsatz aus AMETAL und der Kegel aus PPS. Eine Spindeldichtung durch einen O-Ring aus EPDM und eine Membrane aus EPDM tragen zur Zuverlässigkeit bei. Die Feder ist ebenfalls aus rostfreiem Stahl. Die Innengewinde entsprechen ISO 7.

Für welche Druck- und Temperaturbereiche ist das TA-Nano ausgelegt?

Der maximale Durchfluss (q max) ist stufenlos von 160 bis 1600 l/h einstellbar. Das Ventil ist für einen maximalen Differenzdruck von 600 kPa und einen minimalen Differenzdruck von 30 kPa ausgelegt. Die Betriebstemperatur liegt zwischen -10 °C und +120 °C. Der Nenndruck beträgt PN 25. Es ist für Flüssigkeiten und Glykol geeignet und verfügt über eine mechanische Druckkompensation.

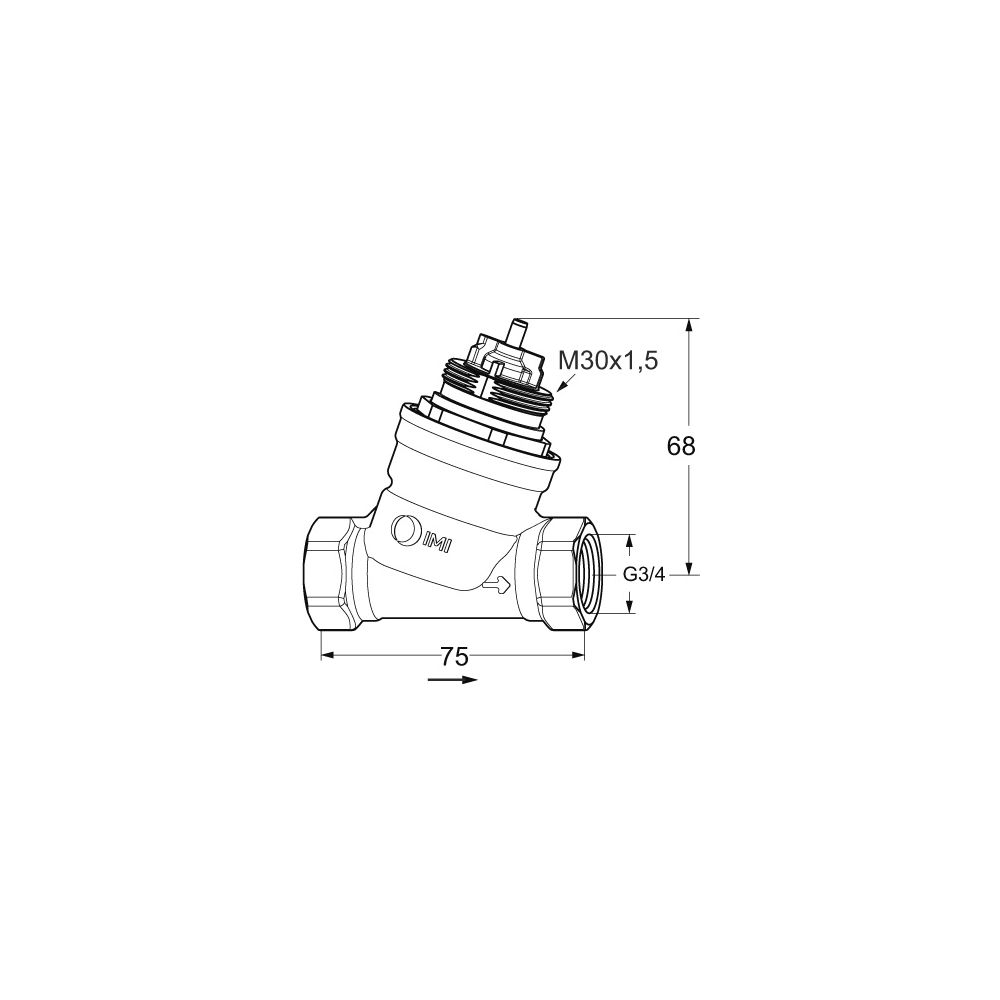

Technische Daten

• Nenndurchmesser: DN 20
• Anschlüsse: Innengewinde G 3/4 nach ISO 7
• Stellantrieb-Anschluss: M30 x 1,5
• Einstellbarer Durchfluss (q max): 160 - 1600 l/h
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 30 kPa
• Nenndruck: PN 25
• Betriebstemperatur: -10 °C bis +120 °C
• Ventilhub: 4 mm
• Klappencharakteristik: linear

Das IMI TA TA-Nano Regel- und Regulierventil bietet eine zuverlässige und präzise Lösung für die hydronische Regelung in Heizungs- und Kältesystemen. Mit einem einstellbaren Durchflussbereich von 160-1600 l/h und einer Betriebstemperatur von -10 °C bis +120 °C ist es vielseitig einsetzbar. Die robuste Bauweise aus AMETAL-C und rostfreiem Stahl sowie der Nenndruck von PN 25 unterstreichen die Langlebigkeit und Leistungsfähigkeit dieses druckunabhängigen Ventils.
