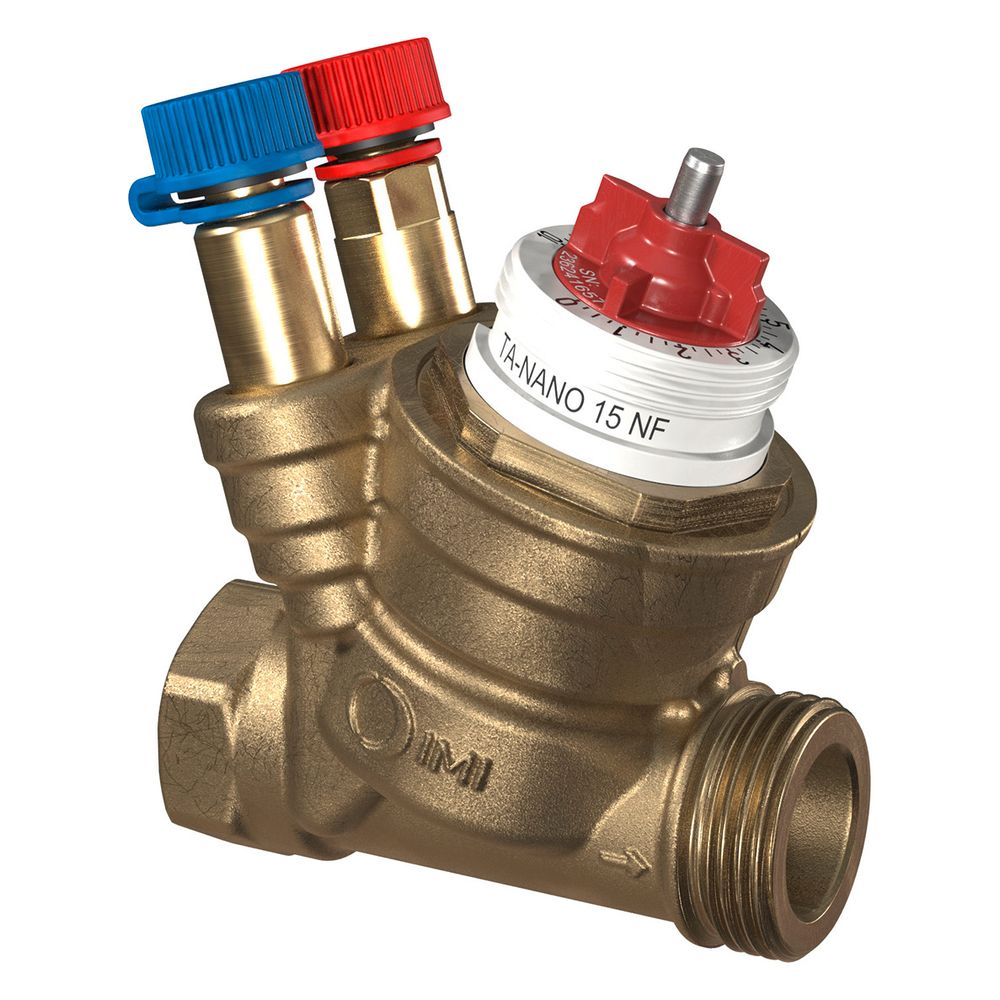

IMI TA Regulierventil TA-Nano Plus, Innengewinde x Außengewinde druckunabhängig, DN 15 Normal Flow, mit Messnippel

Das IMI TA Regel- und Regulierventil TA-Nano Plus mit Innengewinde x Außengewinde ist ein druckunabhängiges Ventil für Heizungs- und Kältesysteme. Mit Messnippeln zur Erfassung von Durchfluss, Temperatur und Druckverlust sowie stufenlos einstellbarem maximalen Durchfluss unterstützt es eine exakte hydronische Regelung und hilft dabei, ein Überangebot bei kleinen Verbrauchern zu vermeiden.

Wie sorgt das TA-Nano Plus für eine präzise hydronische Regelung?

Das druckunabhängige Regel- und Regulierventil TA-Nano Plus ermöglicht eine individuelle Durchflusseinstellung über den einstellbaren maximalen Durchfluss. Dies verhindert zu hohe Durchflüsse und trägt zu einer exakten hydronischen Regelung bei. Durch die lineare Regel-Charakteristik und die einstellbare Begrenzung des maximalen Durchflusses wird eine präzise hydronische Regelung sichergestellt.

Welche Mess- und Diagnosemöglichkeiten bietet das Ventil?

Das TA-Nano Plus ist mit Messnippeln ausgestattet, um Durchfluss, Temperatur und Druckverlust zu messen. In Kombination mit Einregulierungscomputern sind vielfältige Messungen und Diagnosen möglich.

Wie erfolgt die Einstellung und Absperrung im Betrieb?

Die Durchflusseinstellung ist einfach per Hand möglich. Die Ventilvoreinstellung ist sichtbar, auch wenn der Antrieb montiert ist, was eine einfache Ventilidentifikation durch Farbkennzeichnung ermöglicht. Eine Absperrung kann ohne Werkzeug durchgeführt werden. Das Ventil verfügt über eine Spülfunktion und ist dichtschließend (Klasse VI entsprechend EN 60534-4). Die Montage ist in allen Montagelagen möglich. Der Stellantrieb-Anschluss beträgt M30x1,5 und der Ventilhub 4 mm.

Aus welchen Materialien besteht das TA-Nano Plus Ventil?

Das Ventilgehäuse besteht aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C. Die Spindel und Feder sind aus rostfreiem Stahl gefertigt. Der Ventileinsatz besteht aus AMETAL und der Kegel aus PPS. Die Spindeldichtung wird durch einen O-Ring aus EPDM realisiert, und die Membrane besteht ebenfalls aus EPDM.

Für welche Medien und Temperaturen ist das Ventil geeignet?

Das Ventil ist für Flüssigkeiten und Glykol geeignet. Die Betriebstemperatur liegt im Bereich von -10 °C bis +120 °C. Der Nenndruck beträgt PN 25.

Welche hydraulischen Grenzen und Anschlussdaten sind relevant?

Für die hydraulischen Randbedingungen sind ein maximaler Differenzdruck von 600 kPa sowie ein minimaler Differenzdruck von 15 kPa angegeben. Der Durchfluss (q max) kann stufenlos von 55 bis 550 l/h eingestellt werden. Die Anschlüsse sind als Innengewinde nach ISO 7 und Außengewinde nach ISO 228 ausgeführt, spezifisch G 1/2 x G 3/4.

Technische Daten

• Nenndurchmesser: DN 15
• Druckstufe: PN 25
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 15 kPa
• Einstellbarer Durchfluss (q max): 55 - 550 l/h
• Betriebstemperatur: -10 °C bis +120 °C
• Ventilhub: 4 mm
• Stellantrieb-Anschluss: M30 x 1,5
• Anschlüsse: Innengewinde ISO 7 x Außengewinde ISO 228 (G 1/2 x G 3/4)
• Mit Messnippel: Ja

Das IMI TA TA-Nano Plus ist ein druckunabhängiges Regel- und Regulierventil, das eine präzise hydronische Regelung in Heizungs- und Kältesystemen ermöglicht. Mit einem einstellbaren Durchflussbereich von 55 bis 550 l/h, einem Ventilhub von 4 mm und Messnippeln für umfassende Diagnosen bietet es eine effiziente und zuverlässige Lösung. Die robuste Bauweise aus AMETAL-C und der breite Betriebstemperaturbereich von -10 °C bis +120 °C unterstreichen die hohe Qualität und Funktionalität dieses Ventils.
