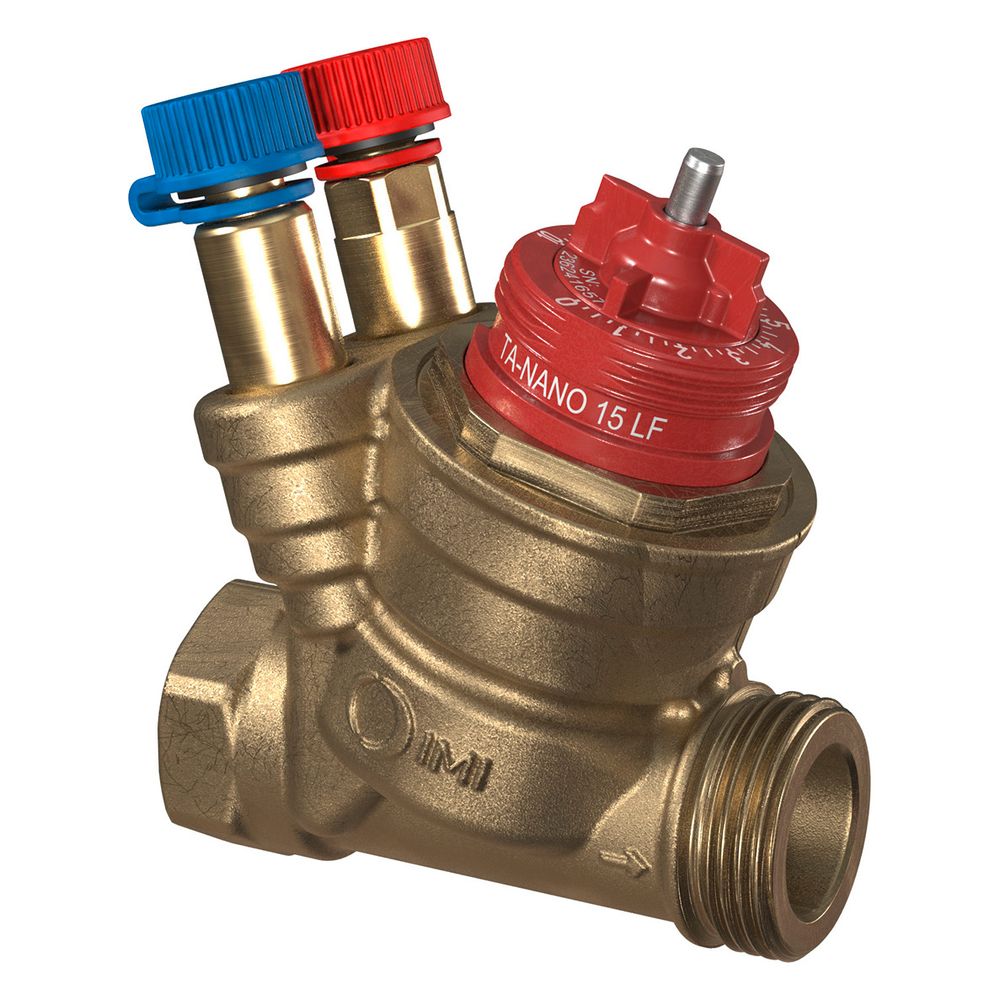

IMI TA Regulierventil TA-Nano Plus, Innengewinde x Außengewinde druckunabhängig, DN 15 Low Flow, mit Messnippel

Das IMI TA Regulierventil TA-Nano Plus ist ein druckunabhängiges Regel- und Regulierventil, das speziell für den Einsatz in Heizungs- und Kältesystemen entwickelt wurde. Es zeichnet sich durch eine schlanke und kompakte Bauform aus und ermöglicht eine exakte hydronische Regelung durch die präzise Einstellung des maximalen Durchflusses. Mit integrierten Messnippeln unterstützt es vielfältige Messungen und Diagnosen, um eine optimale Systemleistung zu ermöglichen.

Wie wird die hydronische Regelung mit dem TA-Nano Plus präzise?

Das druckunabhängige Regel- und Einregulierventil TA-Nano Plus von IMI TA ermöglicht eine optimale Leistung über die gesamte Produktlebensdauer. Durch den einstellbaren maximalen Durchfluss lassen sich individuelle Durchflussmengen festlegen, was zu einer präzisen hydronischen Regelung beiträgt und zu hohe Durchflüsse verhindert. Die lineare Regel-Charakteristik unterstützt die direkte, abgestimmte Regelung. Die Ventilvoreinstellung ist sichtbar, wenn der Antrieb montiert ist, wodurch eine einfache Ventilidentifikation mit Farbkennzeichnung gegeben ist.

Welche Mess- und Diagnosefunktionen bietet das Ventil?

Das TA-Nano Plus ist mit Messnippeln zur Messung von Durchfluss, Temperatur und Druckverlust ausgestattet. In Kombination mit Einregulierungscomputern sind umfassende Messmethoden und Diagnosen durchführbar. Der Zugang zu allen Funktionen erfolgt auf der Stellantrieb-Seite, was die Durchführung erforderlicher Messungen direkt am Ventil vereinfacht.

Welche praktischen Eigenschaften bietet das TA-Nano Plus im Betrieb?

Die Durchflusseinstellung erfolgt einfach per Hand. Die Einstellung des maximalen Durchflusses dient dazu, ein Überangebot bei kleinen Verbrauchern zu vermeiden. Eine Absperrung ist ohne Werkzeug durchführbar. Zusätzlich ist das Ventil mit einer Spülfunktion ausgestattet und dichtschließend gemäß Klasse VI nach EN 60534-4. Die Montage ist in allen Montagelagen möglich. Der Stellantrieb-Anschluss ist mit M30 x 1,5 angegeben, der Ventilhub beträgt 4 mm.

Aus welchen Materialien besteht das Ventil?

Das Ventilgehäuse ist aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C gefertigt. Die Spindel besteht aus rostfreiem Stahl, der Ventileinsatz aus AMETAL und der Kegel aus PPS. Eine Spindeldichtung durch einen O-Ring aus EPDM sowie eine Feder aus rostfreiem Stahl und eine Membrane aus EPDM ergänzen die Materialzusammensetzung, was eine hohe Beständigkeit und Langlebigkeit sicherstellt.

Technische Daten

• Nenndurchmesser: DN 15
• Nenndruck: PN 25
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 15 kPa
• Betriebstemperatur: -10 °C bis +120 °C
• Durchfluss (q max) einstellbar: 29-290 l/h
• Ventilhub: 4 mm
• Stellantrieb-Anschluss: M30x1,5
• Anschlüsse: Innengewinde nach ISO 7 x Außengewinde nach ISO 228 (G 1/2 x G 3/4)
• Werkstoff Gehäuse: AMETAL-C

Das IMI TA Regel- und Regulierventil TA-Nano Plus bietet eine präzise hydronische Regelung und ist vielseitig in Heizungs- und Kältesystemen einsetzbar. Seine robuste Bauweise aus AMETAL-C und rostfreiem Stahl, kombiniert mit der Möglichkeit zur stufenlosen Durchflusseinstellung von 29-290 l/h und einem Nenndruck von PN 25, macht es zu einer zuverlässigen Komponente für anspruchsvolle Anwendungen. Die integrierten Messnippel unterstützen eine effiziente Systemdiagnose bei Betriebstemperaturen von -10 bis +120 °C.
