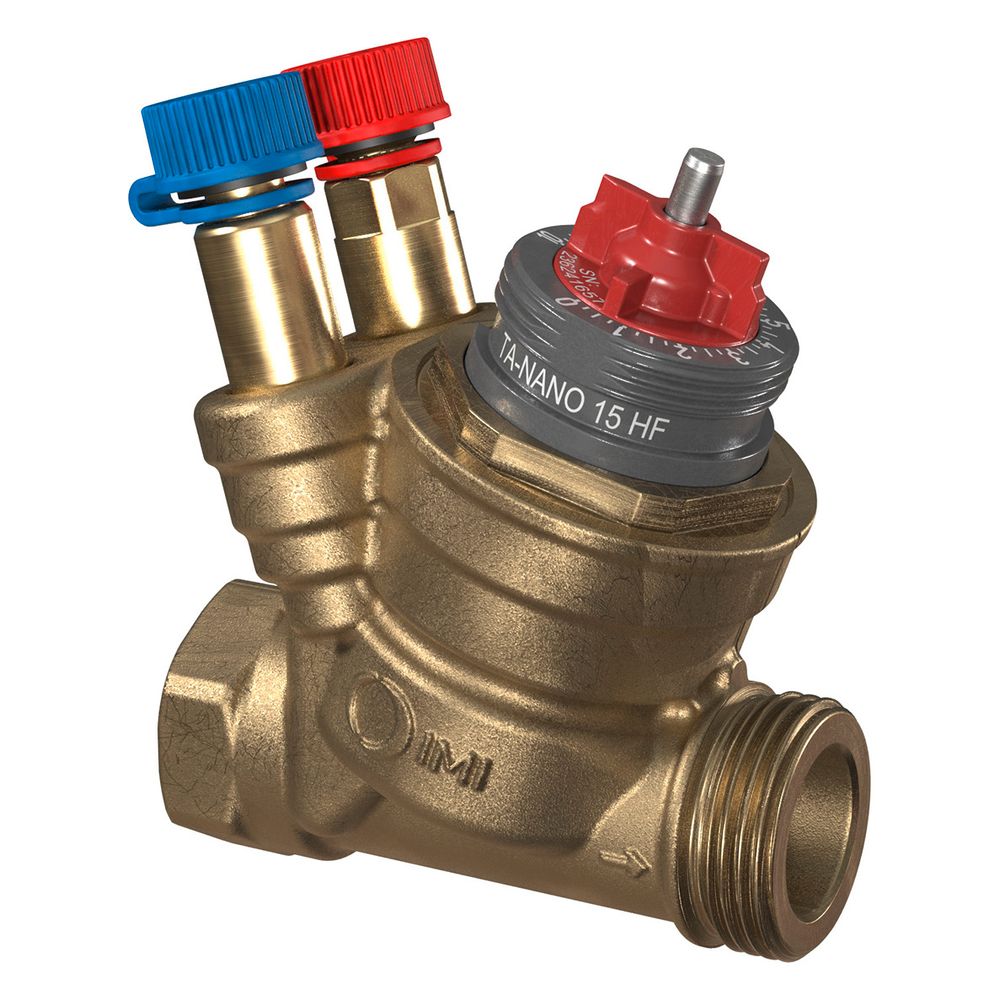

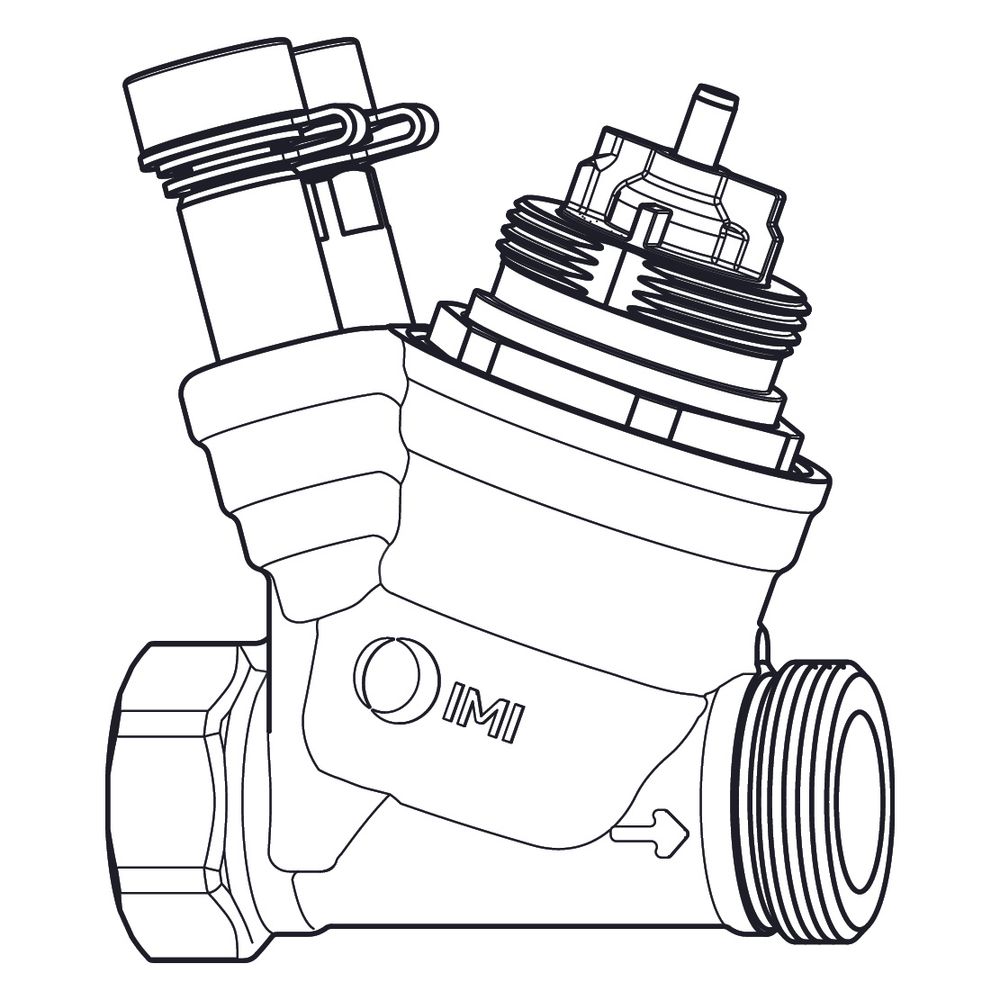

IMI TA Regulierventil TA-Nano Plus, Innengewinde x Außengewinde druckunabhängig, DN 15 High Flow, mit Messnippel

Das IMI TA Regulierventil TA-Nano Plus ist ein druckunabhängiges Regel- und Einregulierventil für Heizungs- und Kältesysteme. Es ist mit Innengewinde x Außengewinde (DN 15 High Flow) und Messnippeln ausgestattet. Die schlanke und kompakte Bauform ermöglicht eine präzise hydronische Regelung durch einen einstellbaren maximalen Durchfluss, der ein Überangebot bei kleinen Verbrauchern verhindert.

Wie wird beim TA-Nano Plus eine präzise Regelung erreicht?

Das IMI TA TA-Nano Plus ist für eine optimale Leistung über die gesamte Produktlebensdauer ausgelegt. Der einstellbare maximale Durchfluss ermöglicht individuelle Durchflussmengen und verhindert zu hohe Durchflüsse, wodurch eine exakte hydronische Regelung erreicht wird. Die Durchflusseinstellung erfolgt einfach per Hand. Eine mechanische Druckkompensation trägt zur Stabilität bei.

Welche Mess- und Diagnosefunktionen sind verfügbar?

Das Ventil ist mit Messnippeln zur Messung von Durchfluss, Temperatur und Druckverlust ausgestattet. In Kombination mit Einregulierungscomputern sind vielfältige Messungen und Diagnosen möglich. Dies unterstützt die detaillierte Überwachung und Optimierung der Betriebsbedingungen.

Welche Betriebsmerkmale und Installationsmöglichkeiten bietet das Ventil?

Die Ventilvoreinstellung ist auch bei montiertem Antrieb sichtbar, und eine einfache Ventilidentifikation wird durch Farbkennzeichnung unterstützt. Eine Absperrung kann ohne Werkzeug durchgeführt werden, und das Ventil verfügt über eine Spülfunktion. Es ist dichtschließend gemäß Klasse VI nach EN 60534-4. Der Zugang zu allen Funktionen befindet sich auf der Stellantrieb-Seite, und die Montage ist in allen Montagelagen möglich. Das Ventil ist zudem mit einem Füll- und Entleerungshahn ausgestattet und für Glykol geeignet.

Aus welchen Materialien besteht das Ventil und welche Anschlüsse sind vorhanden?

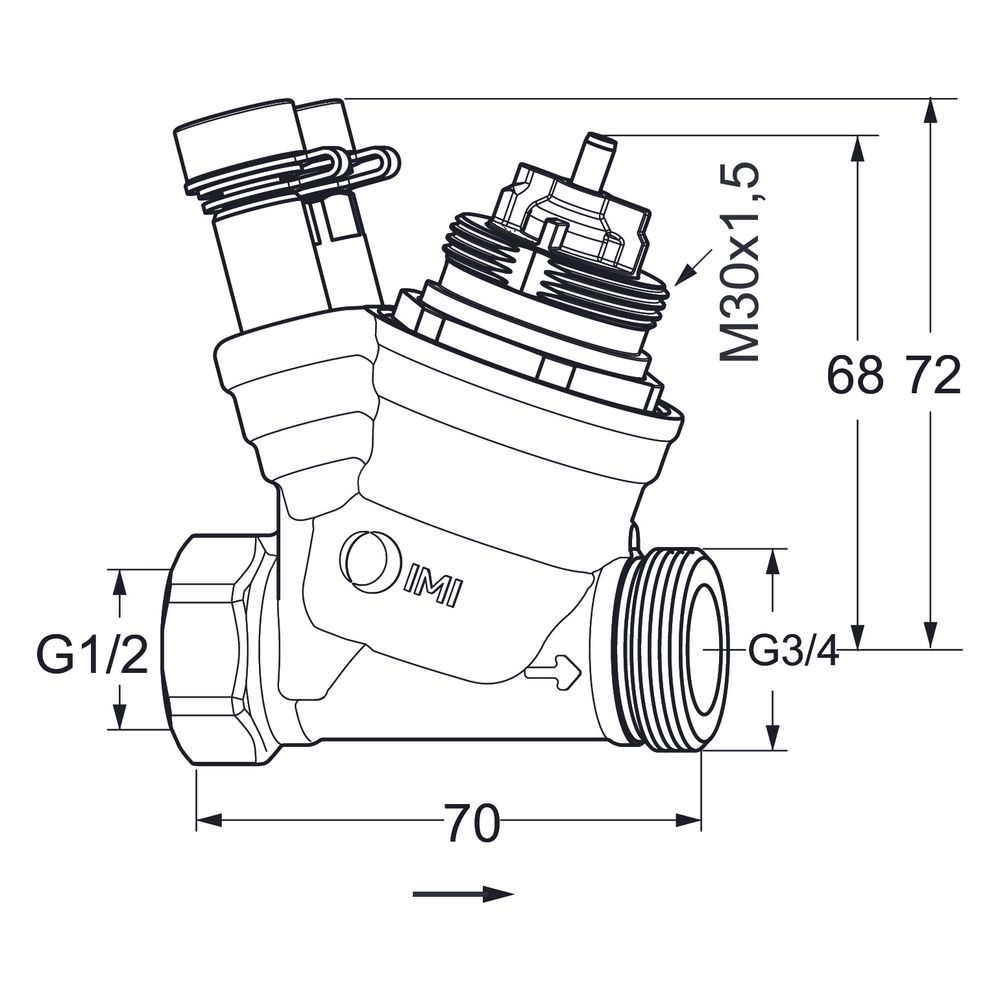

Der Stellantrieb-Anschluss des Ventils ist M30x1,5, und der Ventilhub beträgt 4 mm mit einer linearen Regel-Charakteristik. Das Ventilgehäuse besteht aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C, während die Spindel aus rostfreiem Stahl gefertigt ist. Der Ventileinsatz besteht aus AMETAL und der Kegel aus PPS. Die Spindeldichtung wird durch einen O-Ring aus EPDM realisiert, die Feder ist aus rostfreiem Stahl und die Membrane aus EPDM. Die Anschlüsse sind als Innengewinde nach ISO 7 und Außengewinde nach ISO 228 (G 1/2 x G 3/4) ausgeführt, spezifisch als Außengewinde zylindrisch BSPP (ISO 228-1).

Technische Daten

• Nenndurchmesser: DN 15
• Anschlüsse: Innengewinde G 1/2 x Außengewinde G 3/4
• Stellantrieb-Anschluss: M30 x 1,5
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 20 kPa
• Durchfluss (q max): 105-1050 l/h
• Betriebstemperatur: -10 °C bis +120 °C
• Nenndruck: PN 25
• Ventilhub: 4 mm
• Klappencharakteristik: linear

Das IMI TA TA-Nano Plus Regulierventil bietet eine präzise und druckunabhängige Regelung für Heizungs- und Kältesysteme. Mit einem einstellbaren Durchfluss von 105 bis 1050 l/h, einem Nenndruck von PN 25 und einem Betriebstemperaturbereich von -10 °C bis +120 °C ist es eine zuverlässige Komponente. Die integrierten Messnippel ermöglichen zudem eine detaillierte Überwachung von Durchfluss, Temperatur und Druckverlust, was eine optimale hydraulische Abstimmung unterstützt.
