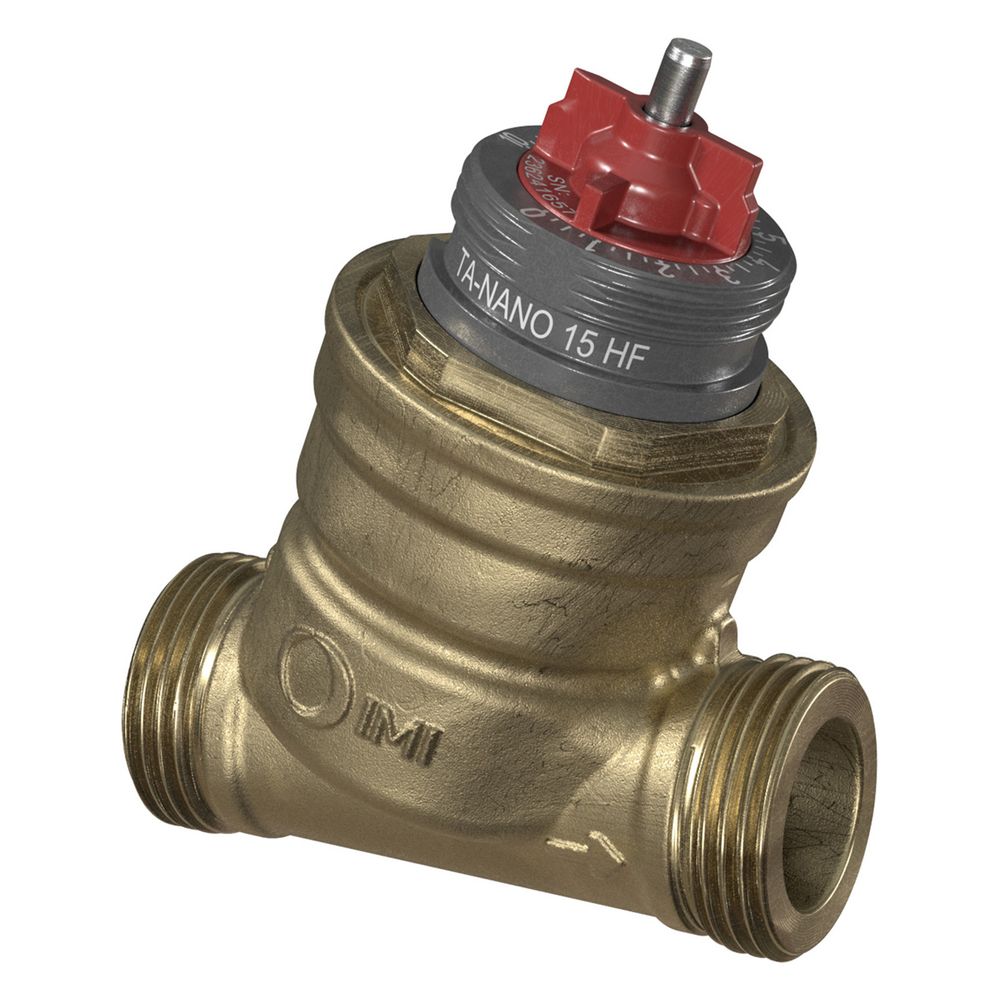

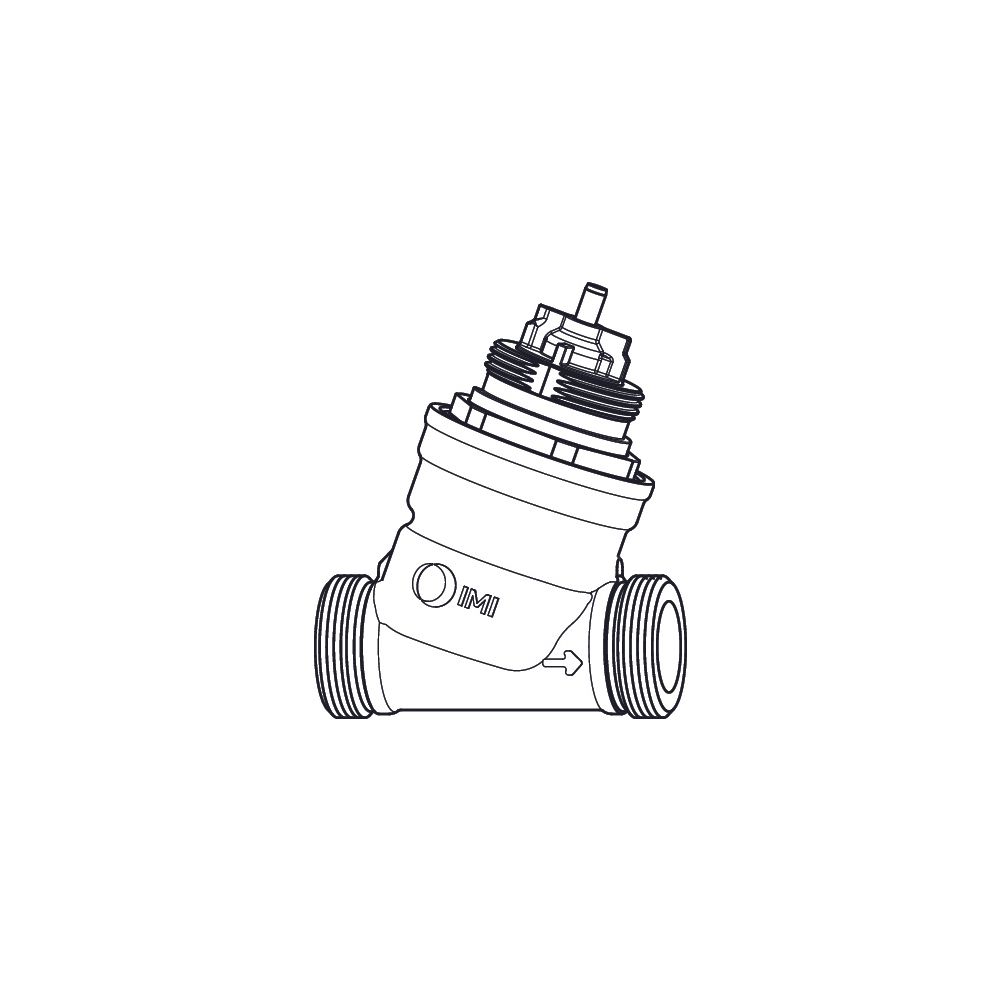

IMI TA Regulierventil TA-Nano, Außengewinde druckunabhängig, DN 20 High Flow, ohne Messnippel

Das IMI TA Regulierventil TA-Nano ist ein druckunabhängiges Regel- und Einregulierventil für Heizungs- und Kältesysteme. In der Ausführung DN 20 High Flow mit Außengewinde und ohne Messnippel bietet es eine schlanke und kompakte Bauform. Die einfache Durchflusseinstellung per Hand und der einstellbare maximale Durchfluss ermöglichen eine exakte hydronische Regelung und verhindern ein Überangebot bei kleinen Verbrauchern.

Wie unterstützt das TA-Nano eine präzise Regelung?

Das TA-Nano Ventil ermöglicht eine präzise hydronische Regelung über den gesamten Regelbereich. Der maximale Durchfluss kann stufenlos von 160 bis 1600 l/h eingestellt werden, was eine individuelle Anpassung an die Systemanforderungen erlaubt. Die Ventilvoreinstellung ist bei montiertem Antrieb sichtbar und eine einfache Ventilidentifikation wird durch Farbkennzeichnung unterstützt. Eine Absperrung kann ohne Werkzeug durchgeführt werden. Das Ventil ist dichtschließend gemäß Klasse VI nach EN 60534-4 und bietet Zugang zu allen Funktionen auf der Stellantrieb-Seite. Mit einer linearen Regel-Charakteristik und einem Ventilhub von 4 mm ist die Montage in allen Lagen möglich. Der Stellantrieb-Anschluss ist als M30x1,5 ausgeführt.

Welche Materialien ermöglichen Langlebigkeit und Korrosionsbeständigkeit?

Für eine hohe Lebensdauer und Beständigkeit ist das Ventilgehäuse aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C gefertigt. Die Spindel besteht aus rostfreiem Stahl. Der Ventileinsatz ist aus AMETAL und der Kegel aus PPS. Die Spindeldichtung erfolgt durch einen O-Ring aus EPDM, und die Membrane besteht ebenfalls aus EPDM, was zur Dichtheit und Zuverlässigkeit des Ventils beiträgt.

Für welche Betriebsbedingungen ist das Ventil ausgelegt?

Das TA-Nano ist für einen Nenndruck von PN 25 konzipiert. Es verträgt einen maximalen Differenzdruck von 600 kPa und einen minimalen Differenzdruck von 30 kPa. Der Betriebstemperaturbereich liegt zwischen -10 °C und +120 °C. Die Anschlüsse sind als Außengewinde nach ISO 228 bzw. BSPP (ISO 228-1) ausgeführt. Das Ventil ist zudem für den Einsatz mit Glykol und anderen Flüssigkeiten geeignet und verfügt über eine mechanische Druckkompensation.

Technische Daten

• Nenndurchmesser: DN 20
• Durchfluss (q max): 160-1600 l/h
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 30 kPa
• Nenndruck: PN 25
• Betriebstemperatur: -10 °C bis +120 °C
• Ventilhub: 4 mm

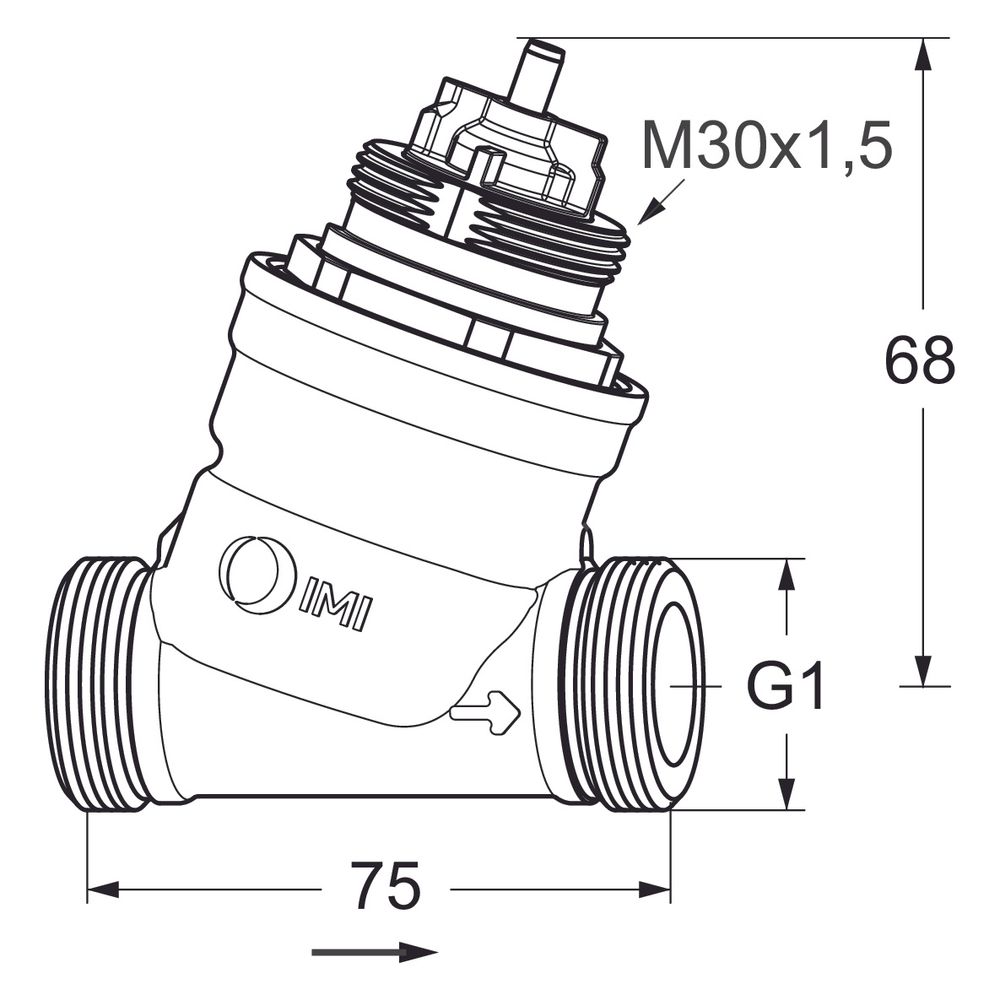

• Anschluss Stellantrieb: M30x1,5
• Anschlüsse: Außengewinde zylindrisch BSPP (ISO 228-1)
• Werkstoff Gehäuse: AMETAL-C

Das IMI TA Regulierventil TA-Nano bietet eine zuverlässige und präzise hydronische Regelung für Heizungs- und Kältesysteme. Mit einem stufenlos einstellbaren Durchflussbereich von 160-1600 l/h, einem Nenndruck von PN 25 und einem breiten Betriebstemperaturbereich von -10 °C bis +120 °C ist es eine robuste und langlebige Lösung. Die hochwertige Materialauswahl, wie das AMETAL-C Gehäuse, sichert eine hohe Korrosionsbeständigkeit und Funktionssicherheit.
