IMI TA Regulierventil TA-Nano, Außengewinde druckunabhängig, DN 10 Normal Flow, ohne Messnippel

Das IMI TA Regulierventil TA-Nano ist ein druckunabhängiges Regel- und Einregulierventil, das für Heizungs- und Kältesysteme konzipiert wurde. In der Dimension DN 10 (Normal Flow) und mit Außengewinde G 1/2 ausgestattet, ermöglicht es eine präzise hydronische Regelung. Seine schlanke und kompakte Bauform sowie die einfache Durchflusseinstellung per Hand machen es zu einer zuverlässigen Komponente für Anwendungen, bei denen ein Überangebot an Durchfluss bei kleinen Verbrauchern verhindert werden soll.

Wie wird der Durchfluss am TA-Nano eingestellt?

Die Durchflusseinstellung am TA-Nano erfolgt einfach per Hand. Der maximale Durchfluss kann individuell von 19 bis 190 l/h stufenlos eingestellt werden, um zu hohe Durchflüsse zu verhindern und eine exakte hydronische Regelung zu erreichen. Die Ventilvoreinstellung ist auch bei montiertem Antrieb sichtbar, und eine Farbkennzeichnung erleichtert die Identifikation des Ventils.

Welche Eigenschaften bietet die druckunabhängige Regelung?

Das TA-Nano arbeitet druckunabhängig und ist für Heizungs- und Kältesysteme ausgelegt. Es ist für eine optimale Leistung über die gesamte Produktlebensdauer konzipiert. Der maximale Differenzdruck beträgt 600 kPa, während der minimale Differenzdruck bei 15 kPa liegt. Die lineare Regel-Charakteristik unterstützt eine gleichmäßige und präzise Steuerung.

Aus welchen Materialien besteht das TA-Nano Ventil?

Das Ventilgehäuse des TA-Nano besteht aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C. Die Spindel ist aus rostfreiem Stahl gefertigt. Der Ventileinsatz besteht aus AMETAL und der Kegel aus PPS. Die Spindeldichtung erfolgt durch einen O-Ring aus EPDM, und die Membrane besteht ebenfalls aus EPDM. Das Ventil ist dichtschließend gemäß Klasse VI nach EN 60534-4 und für einen Nenndruck von PN 25 ausgelegt. Es ist für Betriebstemperaturen von -10 °C bis +120 °C geeignet und kann auch mit Glykol und anderen Flüssigkeiten verwendet werden.

Wie flexibel ist die Montage und Bedienung?

Die Montage des IMI TA TA-Nano ist in allen Montagelagen möglich. Die Absperrung kann ohne Werkzeug durchgeführt werden. Für den Anschluss eines Stellantriebs ist ein M30x1,5 Gewinde vorgesehen. Alle Funktionen sind von der Stellantrieb-Seite zugänglich, und der Ventilhub beträgt 4 mm.

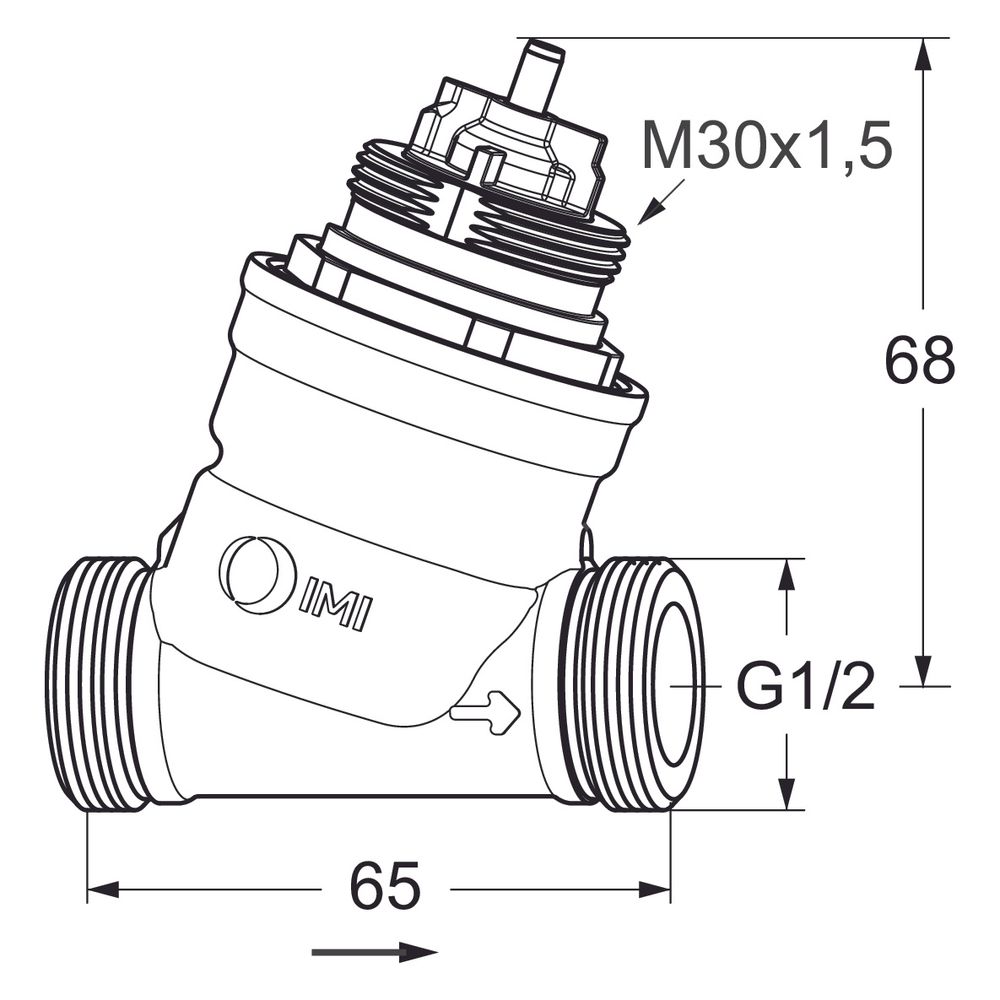

Technische Daten

• Nenndurchmesser: DN 10
• Anschlüsse: Außengewinde G 1/2 (ISO 228-1)
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 15 kPa
• Volumenstrom (einstellbar): 19 - 190 l/h
• Betriebstemperatur: -10 °C bis +120 °C
• Nenndruck: PN 25
• Anschluss Bedienungselement: M30 x 1,5
• Ventilhub: 4 mm
• Werkstoff Gehäuse: AMETAL-C

Das IMI TA TA-Nano Regel- und Regulierventil bietet eine zuverlässige und präzise Lösung für die hydronische Regelung in Heizungs- und Kältesystemen. Mit seiner robusten Bauweise aus AMETAL-C, dem stufenlos einstellbaren Volumenstrom von 19 bis 190 l/h und einem Nenndruck von PN 25 ist es für anspruchsvolle Anwendungen geeignet. Die einfache Handhabung und die Möglichkeit der Montage in allen Lagen unterstreichen die Flexibilität dieses druckunabhängigen Ventils.
