IMI TA Regulierventil TA-Nano, Außengewinde druckunabhängig, DN 15 Normal Flow, ohne Messnippel

Das IMI TA Regulierventil TA-Nano ist ein druckunabhängiges Regel- und Regulierventil mit Außengewinde, konzipiert für Heizungs- und Kältesysteme. In der Ausführung DN 15 Normal Flow und ohne Messnippel bietet es eine präzise hydronische Regelung durch einen einstellbaren maximalen Durchfluss. Seine schlanke und kompakte Bauform ermöglicht eine einfache Installation und Handhabung.

Wie unterstützt das TA-Nano Ventil die hydronische Regelung?

Das TA-Nano Ventil ist auf optimale Leistung über die gesamte Produktlebensdauer ausgelegt. Der einstellbare maximale Durchfluss ermöglicht individuelle Durchflussmengen und verhindert ein Überangebot bei kleinen Verbrauchern, wodurch eine exakte hydronische Regelung erreicht wird. Die Regel-Charakteristik ist linear, und der Durchfluss (q max) kann stufenlos von 55 bis 550 l/h eingestellt werden.

Welche Merkmale erleichtern die Bedienung und Installation?

Die Durchflusseinstellung erfolgt einfach per Hand. Die Ventilvoreinstellung bleibt auch bei montiertem Antrieb sichtbar, und eine Farbkennzeichnung unterstützt die einfache Ventilidentifikation. Eine Absperrung kann ohne Werkzeug durchgeführt werden. Die Montage ist in allen Lagen möglich, und der Stellantrieb-Anschluss ist M30x1,5. Der Ventilhub beträgt 4 mm.

Aus welchen Materialien besteht das TA-Nano Ventil?

Das Ventilgehäuse ist aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C gefertigt. Die Spindel besteht aus rostfreiem Stahl. Der Ventileinsatz ist aus AMETAL und der Kegel aus PPS. Die Spindeldichtung erfolgt durch einen O-Ring aus EPDM, ergänzt durch eine Feder aus rostfreiem Stahl und eine Membrane aus EPDM.

Für welche Betriebsbedingungen ist das Ventil geeignet?

Das TA-Nano Ventil ist für Flüssigkeiten und Glykol geeignet. Es ist für einen maximalen Differenzdruck von 600 kPa und einen minimalen Differenzdruck von 15 kPa ausgelegt. Die Betriebstemperatur liegt zwischen -10 °C und +120 °C. Der Nenndruck beträgt PN 25. Das Ventil ist dichtschließend (Klasse VI entsprechend EN 60534-4) und verfügt über eine mechanische Druckkompensation.

Technische Daten

• Nenndurchmesser: DN 15
• Nenndruck: PN 25
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 15 kPa
• Betriebstemperatur: -10 °C bis +120 °C
• Volumenstrom (einstellbar): 55 - 550 l/h
• Ventilhub: 4 mm

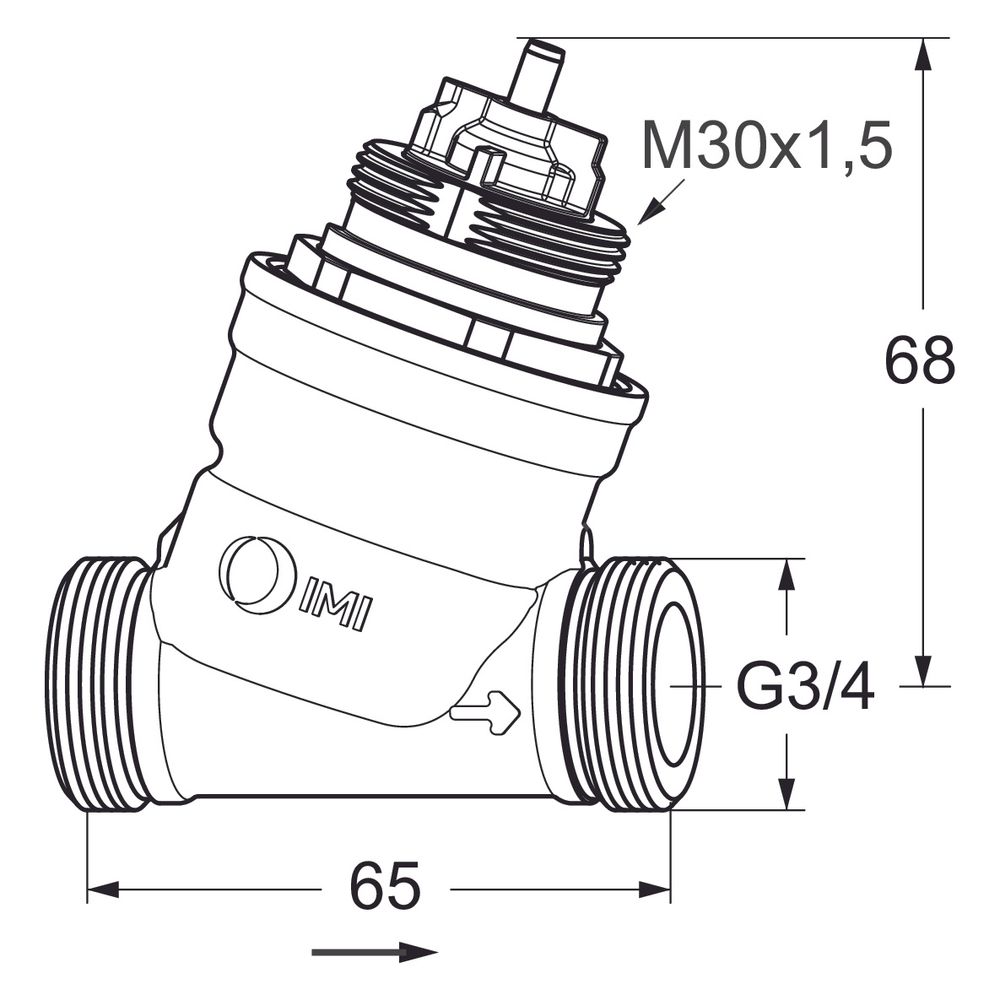

• Anschluss Stellantrieb: M30 x 1,5
• Anschlüsse: Außengewinde zylindrisch BSPP (ISO 228-1)
• Werkstoff Gehäuse: AMETAL-C

Das IMI TA Regulierventil TA-Nano bietet eine zuverlässige und präzise Lösung für die hydronische Regelung in Heizungs- und Kältesystemen. Mit einem stufenlos einstellbaren Volumenstrom von 55 bis 550 l/h, einem Nenndruck von PN 25 und einer breiten Betriebstemperatur von -10 °C bis +120 °C ist es vielseitig einsetzbar. Die robuste Bauweise aus AMETAL-C und die einfache Handhabung unterstreichen die Funktionalität dieses druckunabhängigen Ventils.
