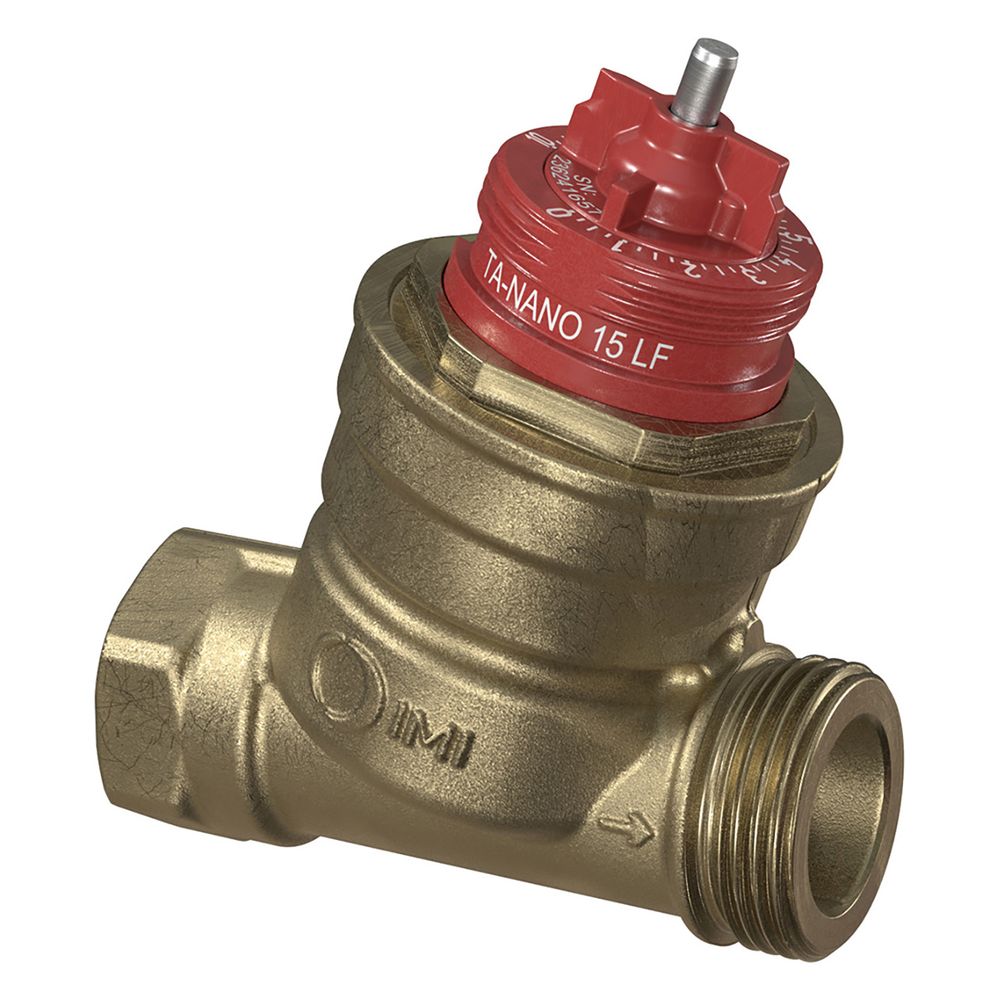

IMI TA Regulierventil TA-Nano, Innengewinde x Außengewinde druckunabhängig, DN 15 Low Flow, ohne Messnippel

Das IMI TA Regulierventil TA-Nano ist ein druckunabhängiges Regel- und Regulierventil, das für eine präzise hydronische Regelung in Heizungs- und Kältesystemen entwickelt wurde. Es ermöglicht eine individuelle Einstellung des maximalen Durchflusses, um ein Überangebot bei kleinen Verbrauchern zu verhindern und eine exakte Regelung sicherzustellen. Die schlanke und kompakte Bauform sowie die einfache Handhabung zeichnen dieses Ventil aus.

Wie funktioniert die Durchflussregelung des TA-Nano?

Das IMI TA TA-Nano Ventil ist für eine optimale Leistung über die gesamte Produktlebensdauer konzipiert. Der einstellbare maximale Durchfluss ermöglicht individuelle Durchflussmengen, verhindert zu hohe Durchflüsse und erreicht so eine exakte hydronische Regelung. Die Durchflusseinstellung erfolgt einfach per Hand. Eine Absperrung kann ohne Werkzeug durchgeführt werden.

Welche Vorteile bietet die Ventilidentifikation und Montage?

Die Ventilvoreinstellung ist auch bei montiertem Antrieb sichtbar und wird durch eine Farbkennzeichnung unterstützt, was die Ventilidentifikation vereinfacht. Der Zugang zu allen Funktionen befindet sich auf der Stellantrieb-Seite. Die Montage des Ventils ist in allen Montagelagen möglich. Der Stellantrieb-Anschluss ist M30x1,5 und der Ventilhub beträgt 4 mm. Die Regel-Charakteristik ist linear.

Aus welchen Materialien besteht das TA-Nano Ventil?

Das Ventilgehäuse besteht aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C. Die Spindel ist aus rostfreiem Stahl gefertigt. Der Ventileinsatz besteht aus AMETAL und der Kegel aus PPS. Eine Spindeldichtung durch einen O-Ring aus EPDM sowie eine Membrane aus EPDM und eine Feder aus rostfreiem Stahl ergänzen die Materialauswahl. Die Druckkompensation erfolgt mechanisch. Diese Materialkombination und Bauweise tragen zur Langlebigkeit und Zuverlässigkeit des Ventils bei.

Für welche Betriebsbedingungen ist das Ventil geeignet?

Das Ventil ist dichtschließend gemäß Klasse VI entsprechend EN 60534-4. Es ist für Flüssigkeiten und Glykol geeignet. Die Betriebstemperatur liegt im Bereich von -10 °C bis +120 °C. Der Nenndruck beträgt PN 25. Das Ventil ist für einen maximalen Differenzdruck von 600 kPa und einen minimalen Differenzdruck von 15 kPa ausgelegt. Die Anschlüsse sind als Innengewinde nach ISO 7 und Außengewinde nach ISO 228 (G 1/2 x G 3/4) ausgeführt.

Technische Daten

• Nenndurchmesser: DN 15
• Druckstufe: PN 25
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 15 kPa
• Durchfluss (q max): 29-290 l/h
• Betriebstemperatur: -10 °C bis +120 °C
• Ventilhub: 4 mm
• Anschluss Stellantrieb: M30x1,5
• Regel-Charakteristik: linear
• Werkstoff Gehäuse: AMETAL-C

Das IMI TA TA-Nano Regel- und Regulierventil bietet eine zuverlässige Lösung für die präzise hydronische Regelung in Heizungs- und Kältesystemen. Mit einem stufenlos einstellbaren Durchflussbereich von 29 bis 290 l/h, einem Nenndruck von PN 25 und einer Betriebstemperatur von -10 °C bis +120 °C ist es für vielfältige Anwendungen geeignet. Die robuste Bauweise aus AMETAL-C und rostfreiem Stahl sichert eine lange Lebensdauer und eine konstante Leistung.
