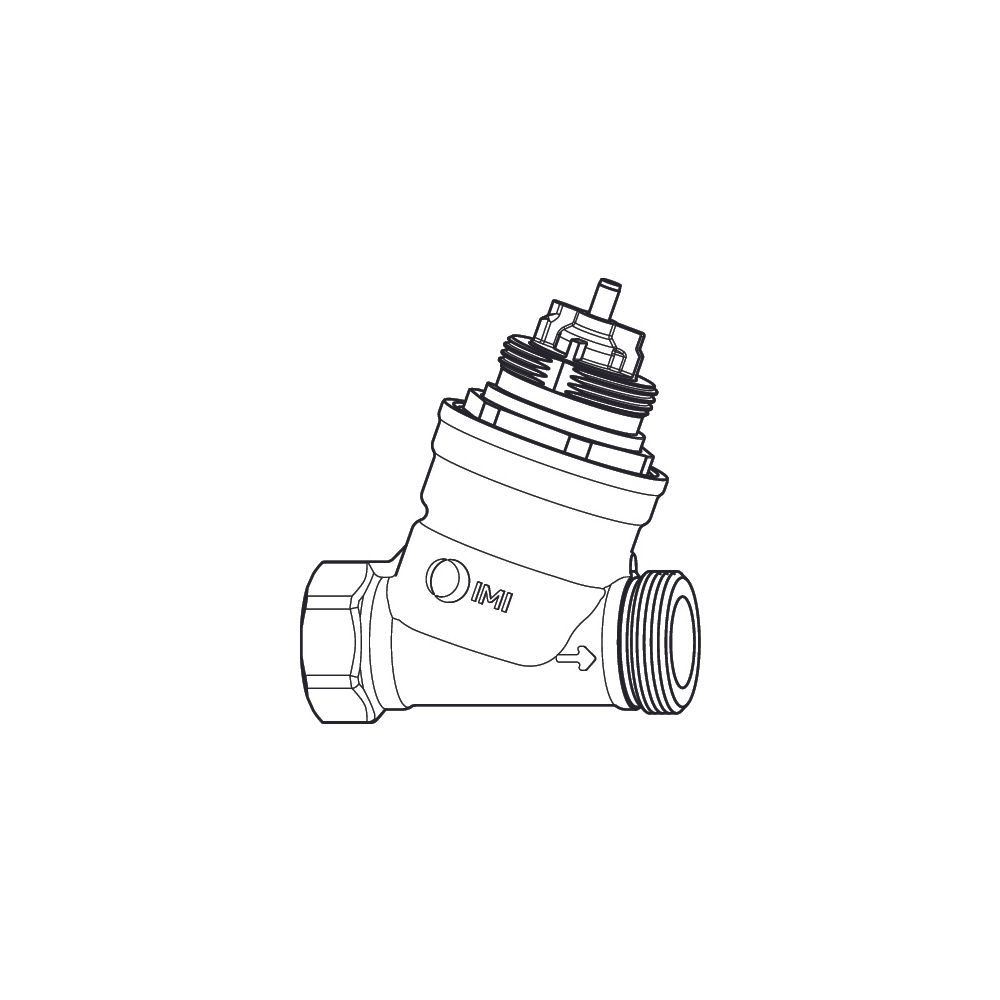

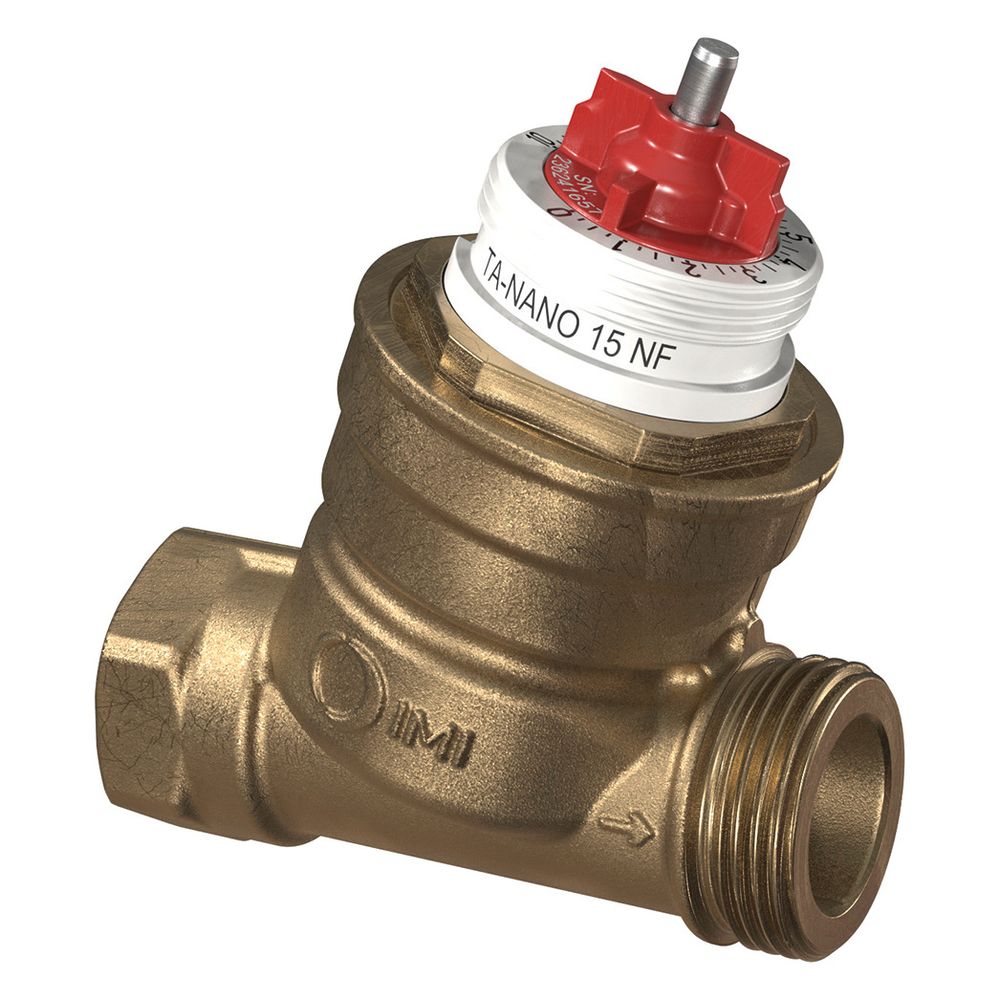

IMI TA Regulierventil TA-Nano, Innengewinde x Außengewinde druckunabhängig, DN 15 Normal Flow, ohne Messnippel

Das IMI TA Regulierventil TA-Nano ist ein druckunabhängiges Regel- und Regulierventil, das speziell für Heizungs- und Kältesysteme entwickelt wurde. Mit seiner schlanken und kompakten Bauform sowie der Möglichkeit zur stufenlosen Einstellung des maximalen Durchflusses ermöglicht es eine exakte hydronische Regelung und verhindert ein Überangebot bei kleinen Verbrauchern. Dieses Modell ist als DN 15 Normal Flow Ausführung mit Innengewinde x Außengewinde konzipiert und wird ohne Messnippel geliefert.

Präzise Regelung und einfache Handhabung

Das TA-Nano Ventil von IMI TA sichert eine optimale Leistung über die gesamte Produktlebensdauer. Die einfache Durchflusseinstellung per Hand ermöglicht individuelle Durchflussmengen und trägt zu einer präzisen hydronischen Regelung bei. Die Ventilvoreinstellung ist auch bei montiertem Antrieb sichtbar und wird durch eine Farbkennzeichnung ergänzt, was die Identifikation erleichtert. Eine Absperrung kann ohne Werkzeug vorgenommen werden. Das Ventil schließt dicht gemäß Klasse VI nach EN 60534-4 und verfügt über eine lineare Regel-Charakteristik. Der Zugang zu allen Funktionen befindet sich auf der Stellantrieb-Seite, und die Montage ist in allen Lagen möglich.

Robuste Materialien und Konstruktion

Das Ventilgehäuse des TA-Nano besteht aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C, während die Spindel aus rostfreiem Stahl gefertigt ist. Der Ventileinsatz ist ebenfalls aus AMETAL und der Kegel aus PPS. Eine Spindeldichtung durch einen O-Ring aus EPDM sowie eine EPDM-Membran tragen zur Dichtheit bei. Der Stellantrieb-Anschluss ist mit einem M30x1,5 Gewinde versehen, und der Ventilhub beträgt 4 mm.

Vielseitige Einsatzbereiche und Betriebsbedingungen

Das TA-Nano ist für den Einsatz in Heizungs- und Kältesystemen konzipiert und eignet sich für Flüssigkeiten sowie für Glykol. Es ist für einen maximalen Differenzdruck von 600 kPa und einen minimalen Differenzdruck von 15 kPa ausgelegt. Die Betriebstemperatur liegt in einem breiten Bereich von -10 °C bis +120 °C bei einem Nenndruck von PN 25. Der maximale Durchfluss (q max) kann innerhalb des angegebenen Bereiches stufenlos von 55 bis 550 l/h eingestellt werden.

Technische Daten

• Nenndurchmesser: DN 15
• Nenndruck: PN 25
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 15 kPa
• Betriebstemperatur: -10 °C bis +120 °C
• Durchfluss (q max): 55-550 l/h
• Ventilhub: 4 mm
• Anschluss Bedienungselement: M30 x 1,5
• Werkstoff Gehäuse: AMETAL-C

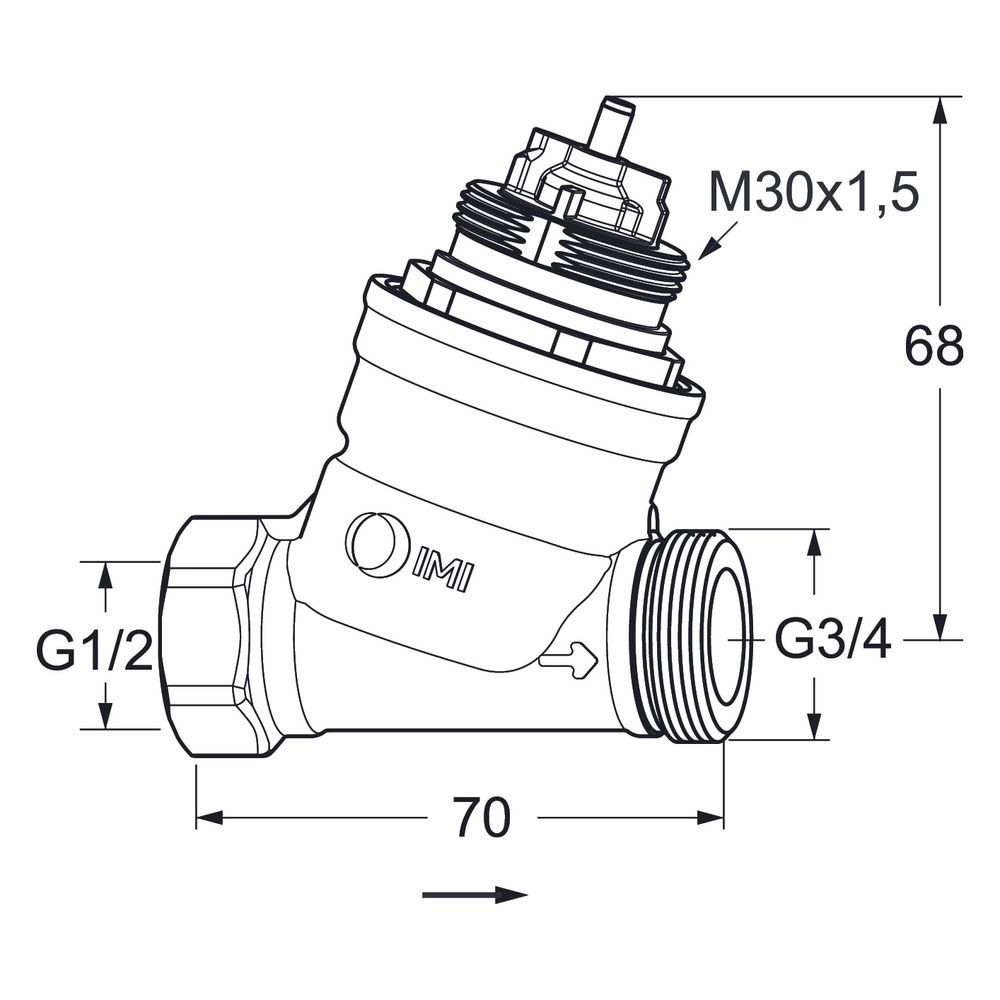

• Anschlüsse: Innengewinde nach ISO 7 x Außengewinde nach ISO 228 (G 1/2 x G 3/4)

Das IMI TA Regulierventil TA-Nano bietet eine zuverlässige und präzise Lösung für die hydronische Regelung in Heizungs- und Kältesystemen. Die robuste Bauweise aus AMETAL-C, die stufenlose Durchflusseinstellung von 55 bis 550 l/h und der breite Betriebstemperaturbereich von -10 °C bis +120 °C unterstreichen seine Leistungsfähigkeit. Mit einem Nenndurchmesser von DN 15 und einem Nenndruck von PN 25 ist dieses Ventil eine vielseitige Komponente für anspruchsvolle Anwendungen.
