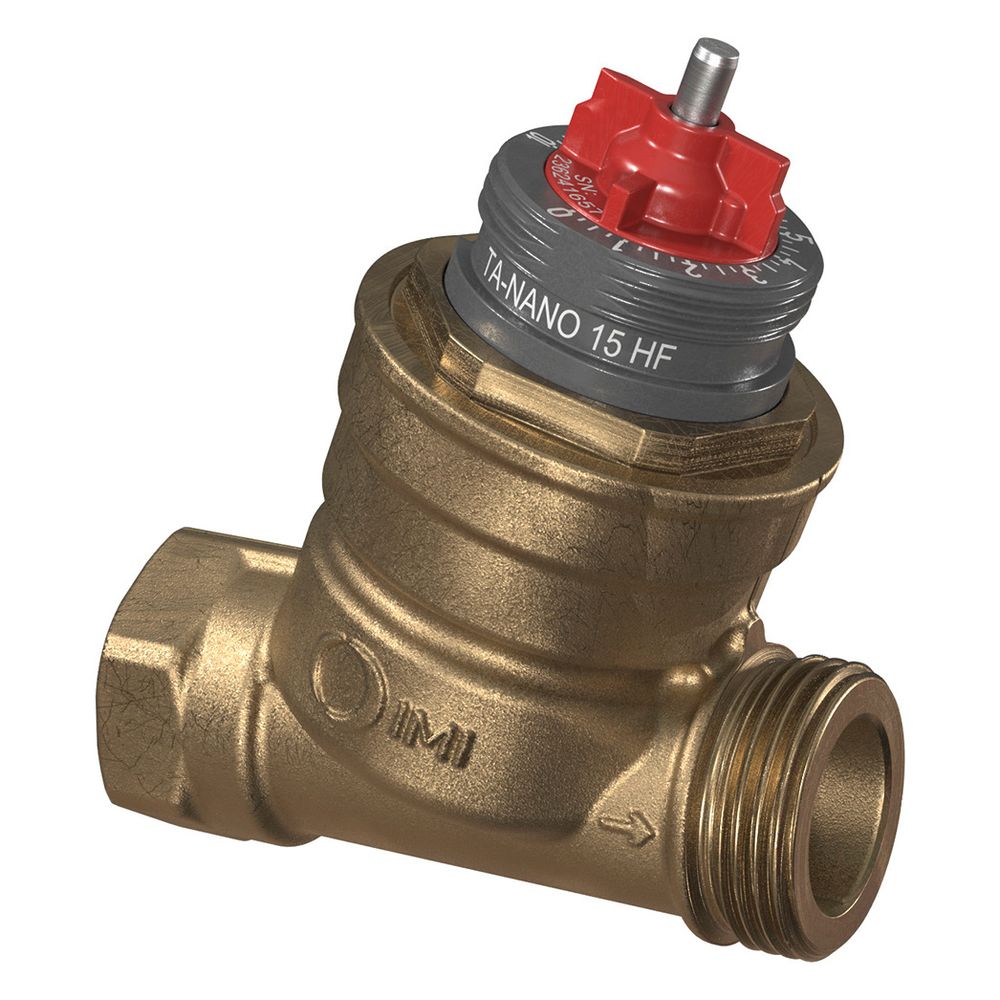

IMI TA Regulierventil TA-Nano, Innengewinde x Außengewinde druckunabhängig, DN 15 High Flow, ohne Messnippel

Das IMI TA Regulierventil TA-Nano ist ein druckunabhängiges Regel- und Regulierventil für Heizungs- und Kältesysteme. Es zeichnet sich durch eine schlanke und kompakte Bauform aus und ermöglicht eine präzise hydronische Regelung durch die einfache Einstellung des maximalen Durchflusses. Das Ventil ist in DN 15 High Flow ausgeführt, verfügt über ein Innengewinde G 1/2 x Außengewinde G 3/4 und kommt ohne Messnippel.

Wie wird eine präzise hydronische Regelung erreicht?

Das druckunabhängige Regel- und Einregulierventil TA-Nano von IMI TA ermöglicht eine optimale Leistung über die gesamte Produktlebensdauer. Der einstellbare maximale Durchfluss erlaubt individuelle Durchflussmengen, verhindert zu hohe Durchflüsse und erreicht so eine exakte hydronische Regelung. Der Durchfluss (q max) kann innerhalb des angegebenen Bereiches stufenlos von 105-1050 l/h eingestellt werden. Die einfache Durchflusseinstellung erfolgt per Hand.

Welche Vorteile bietet die Konstruktion des Ventils?

Das TA-Nano Ventil ist in einer schlanken und kompakten Bauform gestaltet. Die Ventilvoreinstellung bleibt auch bei montiertem Antrieb sichtbar, was eine einfache Ventilidentifikation mit Farbkennzeichnung unterstützt. Eine Absperrung kann ohne Werkzeug durchgeführt werden. Das Ventil ist dichtschließend gemäß Klasse VI entsprechend EN 60534-4. Der Zugang zu allen Funktionen befindet sich auf der Stellantrieb-Seite, und die Montage ist in allen Montagelagen möglich.

Aus welchen Materialien besteht das TA-Nano Ventil?

Das Ventilgehäuse des TA-Nano besteht aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C. Die Spindel ist aus rostfreiem Stahl gefertigt. Der Ventileinsatz besteht aus AMETAL und der Kegel aus PPS. Eine O-Ring-Dichtung aus EPDM sichert die Spindel ab, ergänzt durch eine Feder aus rostfreiem Stahl und eine Membrane aus EPDM.

Welche Betriebsgrenzen und Anschlussdaten gelten?

Das Ventil ist für eine Betriebstemperatur von -10 °C bis +120 °C ausgelegt. Der Nenndruck beträgt PN 25. Der maximale Differenzdruck liegt bei 600 kPa, während der minimale Differenzdruck 15 kPa beträgt. Der Stellantrieb-Anschluss ist mit M30 x 1,5 ausgeführt, und der Ventilhub beträgt 4 mm. Das Ventil weist eine lineare Regel-Charakteristik auf.

Technische Daten

• Nenndurchmesser: DN 15
• Druckstufe: PN 25
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 15 kPa
• Durchfluss (q max): 105-1050 l/h
• Betriebstemperatur: -10 °C bis +120 °C
• Ventilhub: 4 mm
• Stellantrieb-Anschluss: M30 x 1,5
• Anschlüsse: Innengewinde G 1/2 x Außengewinde G 3/4
• Bauhöhe: 110 mm

Das IMI TA TA-Nano Regel- und Regulierventil bietet eine zuverlässige Lösung für die präzise Durchflussregelung in Heizungs- und Kältesystemen. Mit einem Nenndurchmesser von DN 15, einem einstellbaren Durchflussbereich von 105-1050 l/h und einer robusten Bauweise aus AMETAL-C ist es für anspruchsvolle Anwendungen geeignet. Die einfache Handhabung und die hohe Dichtigkeit unterstreichen die Funktionalität dieses druckunabhängigen Ventils, das für Betriebstemperaturen von -10 °C bis +120 °C und einen Nenndruck von PN 25 ausgelegt ist.
