Helios VDW 180/2 Vertikal-Dachventilator 1-PH 230V, 2-polig, 540m3/h, 59W

Der Helios VDW 180/2 Vertikal-Dachventilator ist ein leistungsstarkes Gerät mit einem Volumenstrom von 540 m³/h und einer Leistungsaufnahme von 59 W. Er eignet sich für den vertikalen Ausblasbetrieb auf Dächern und ist mit einem seewasserbeständigen Aluminiumgehäuse sowie einem Hochleistungs-Radiallaufrad ausgestattet. Typische Einsatzbereiche sind die Belüftung von gewerblichen und industriellen Gebäuden, bei denen eine effiziente Luftförderung und wetterbeständige Bauweise erforderlich sind.

Wie ist der Helios VDW 180/2 konstruiert?

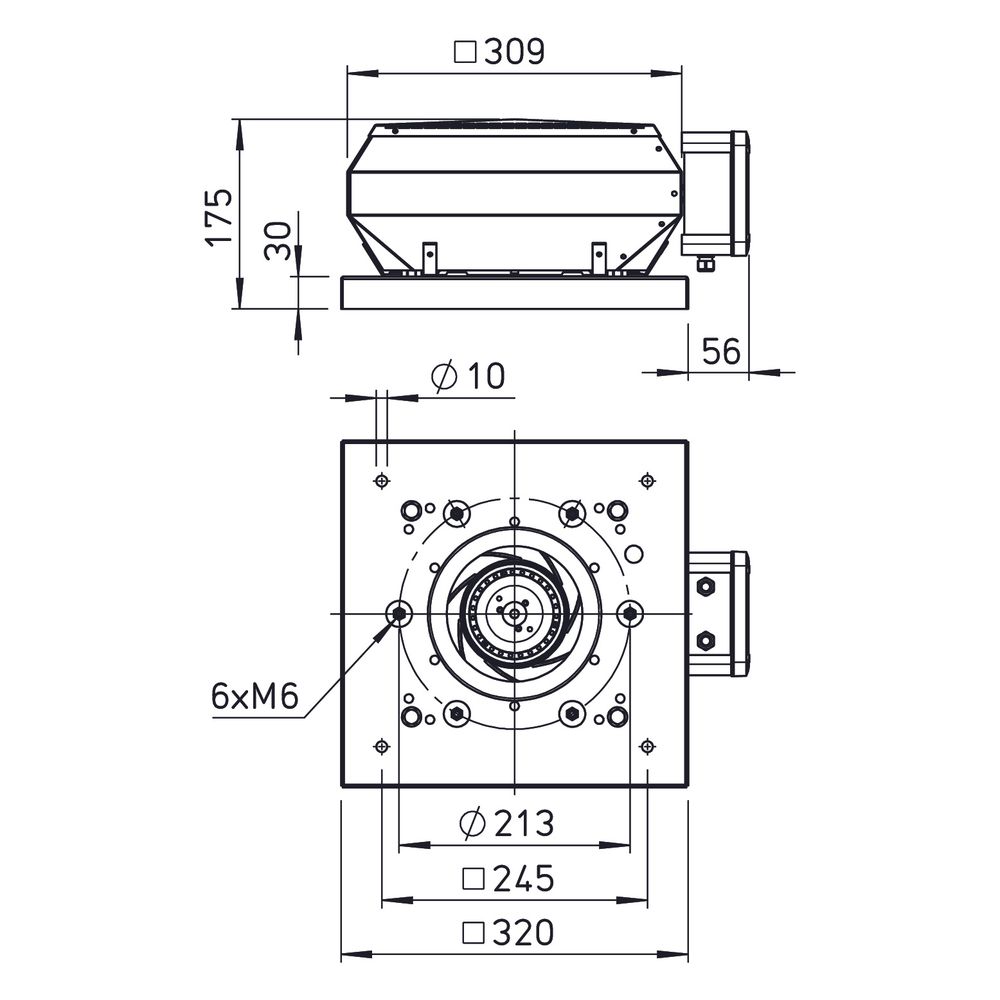

Der Dachventilator verfügt über ein Aluminiumgehäuse mit integriertem Eingriffsschutz, das für eine lange Lebensdauer auch unter maritimen Bedingungen ausgelegt ist. Die Motortragplatte und Grundplatte bestehen aus verzinktem Stahl und sind mit einer Einströmdüse versehen. Die Grundplatte ist mit Gewindeschrauben nach DIN 24155, Blatt 3, zur Befestigung von saugseitigem Zubehör ausgestattet. Ein Schutzgitter an der Ausblasseite entspricht der Norm DIN EN ISO 13857.

Welche Eigenschaften hat das Radiallaufrad und der Motor?

Das Hochleistungs-Radiallaufrad ist mit rückwärts gekrümmten Kunststoffschaufeln ausgestattet und dynamisch nach DIN ISO 1940-1 gewuchtet, was für einen ruhigen und effizienten Betrieb sorgt. Der drehzahlsteuerbare Einphasen-Wechselstrom-Außenläufermotor ist in geschlossener Bauart (IP44) ausgeführt, kugelgelagert und mit Feuchteschutzisolation versehen. Dies reduziert den Wartungsaufwand und minimiert Funkstörungen. Der außenliegende Klemmenkasten besitzt die Schutzart IP65.

Welche Leistungs- und Betriebsdaten sind relevant?

Der Ventilator erreicht bei einem Volumenstrom von 540 m³/h eine maximale Druckerhöhung von 363 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die maximale Fördermitteltemperatur liegt bei 60 °C. Die Drehzahl beträgt 2330 Umdrehungen pro Minute, bei einer Stromaufnahme von 0,26 Ampere und einer Versorgungsspannung von 230 Volt bei 50 Hz. Die Isolierklasse des Motors ist F.

Wie sind die akustischen Eigenschaften des VDW 180/2?

Die Schalleistung des Ventilators beträgt 63 dB(A), der Schalldruck in 4 Metern Entfernung liegt bei 46 dB(A). Diese Werte ermöglichen eine Einschätzung der Geräuschentwicklung bei der Installation und im Betrieb.

Technische Daten

• Volumenstrom bei 0 Pa: 540 m³/h
• Max. Druckerhöhung: 363 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 2330 1/min
• Aufgenommene Leistung: 0,059 kW
• Gewicht: 5,0 kg
• Schalleistung: 63 dB(A)
• Spannung: 230 V
• Stromaufnahme: 0,26 A
• Schutzart Motor: IP44

Der Helios VDW 180/2 Dachventilator überzeugt durch seine robuste Bauweise mit seewasserbeständigem Aluminiumgehäuse und ein wirkungsgradoptimiertes Radiallaufrad. Mit einer Leistung von 59 W und einem Volumenstrom von 540 m³/h bietet er eine effiziente Luftförderung bei vertikalem Ausblasbetrieb. Die Schutzarten IP44 für den Motor und IP65 für den Klemmenkasten sorgen für einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.
