Helios VDW 225/2 Vertikal-Dachventilator 1-PH 230V, 2-polig, 1295m3/h, 185W

Der Helios VDW 225/2 Vertikal-Dachventilator ist ein leistungsstarkes Gerät, das für die vertikale Entlüftung auf Dächern konzipiert wurde. Mit einem Volumenstrom von 1295 m³/h und einer aufgenommenen Leistung von 0,185 kW bietet dieser 1-phasige Ventilator für 230 V Anwendungen eine effiziente Luftförderung. Er ist ideal für die Belüftung von gewerblichen und industriellen Gebäuden, bei denen eine hohe Funktionalität und eine lange Lebensdauer wichtig sind.

Wie ist das Gehäuse des VDW 225/2 konstruiert?

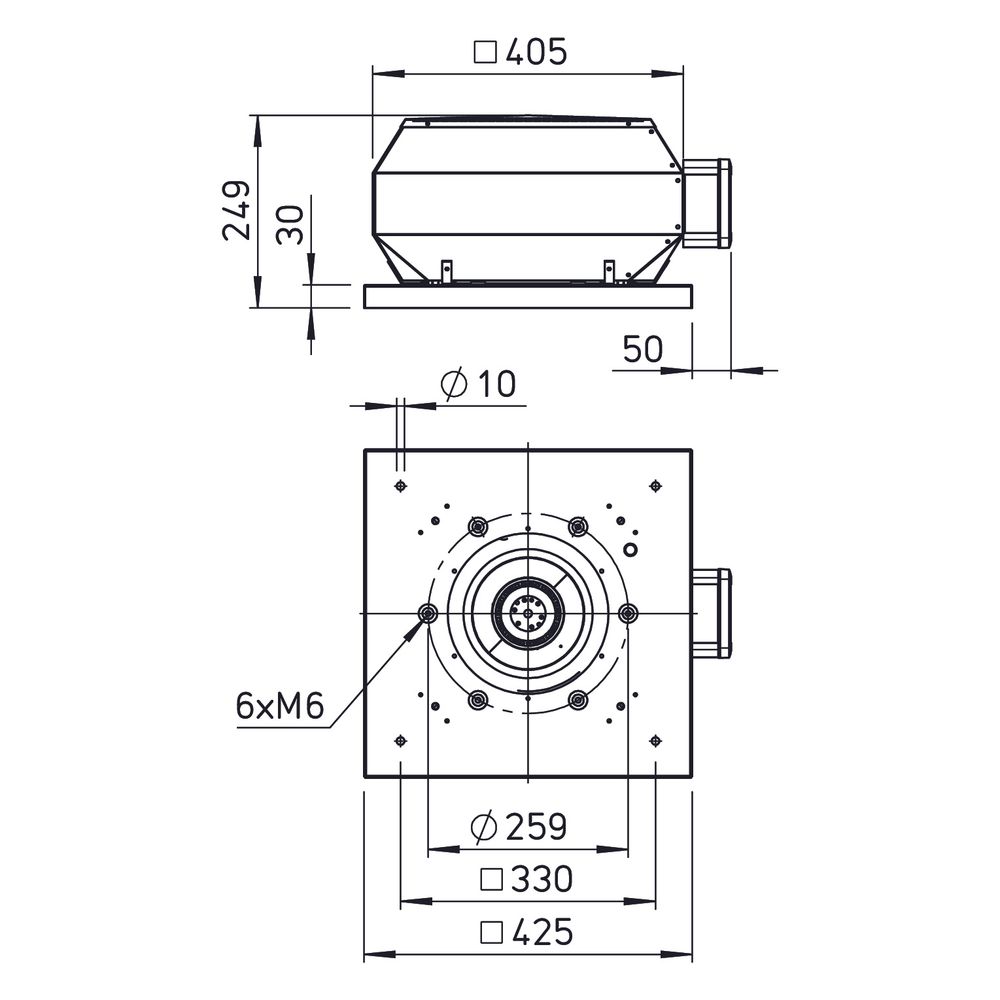

Das Gehäuse des VDW 225/2 besteht aus wirkungsgradoptimiertem, seewasserbeständigem Aluminium, das auch unter anspruchsvollen Witterungsbedingungen eine hohe Beständigkeit aufweist. Es verfügt über einen integrierten Eingriffsschutz. Die Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt und mit einer Einströmdüse versehen. Die Grundplatte ist zudem mit Gewindeschrauben ausgestattet, die die Befestigung von saugseitigem Zubehör gemäß DIN 24155, Bl. 3 ermöglichen. Ein Schutzgitter an der Ausblasseite entspricht der Norm DIN EN ISO 13857 und trägt zur Sicherheit bei.

Welche Merkmale kennzeichnen Laufrad und Motor?

Das Hochleistungs-Radiallaufrad des VDW 225/2 ist mit rückwärts gekrümmten Schaufeln aus verzinktem Stahlblech ausgeführt und dynamisch nach DIN ISO 1940-1 gewuchtet, was einen ruhigen und vibrationsarmen Betrieb unterstützt. Der drehzahlsteuerbare Einphasen-Wechselstrom-Außenläufermotor ist in geschlossener Bauart mit Schutzart IP44 ausgeführt. Er ist kugelgelagert und mit einer Feuchteschutzisolation versehen, wodurch ein wartungs- und funkstörungsfreier Betrieb möglich ist. Der außenliegende Klemmenkasten besitzt die Schutzart IP65.

Welche Leistungs- und Betriebsdaten sind für den VDW 225/2 relevant?

Der Ventilator erreicht bei einem Volumenstrom von 1295 m³/h eine maximale Druckerhöhung von 630 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die maximale Fördermitteltemperatur liegt bei 70 °C. Die Drehzahl beträgt 2670 1/min. Die Stromaufnahme liegt bei 0,81 / 0,94 Ampere bei einer Spannung von 230 Volt und einer Frequenz von 50 Hz. Die Isolierklasse des Motors ist F, die Schutzart IP44. Die Schalleistung beträgt 71 dB(A), der Schalldruck in 4 Metern Entfernung 54 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 1295 m³/h
• Max. Druckerhöhung: 630 Pa
• Fördermitteldichte: 1,2 kg/m³
• Fördermitteltemperatur: 70 °C
• Drehzahl: 2670 1/min
• Aufgenommene Leistung: 0,185 kW
• Gewicht: 8,2 kg
• Schalleistung: 71 dB(A)
• Schalldruck in 4 m: 54 dB(A)
• Spannung: 230 Volt
• Schutzart: IP 44

Der Helios VDW 225/2 Dachventilator zeichnet sich durch sein robustes, seewasserbeständiges Aluminiumgehäuse und das leistungsfähige Radiallaufrad mit rückwärts gekrümmten Schaufeln aus. Mit einer Leistung von 0,185 kW und einem Volumenstrom von 1295 m³/h bietet er eine effiziente Luftförderung für vertikale Ausblasinstallationen auf Dächern und ist auf Langlebigkeit ausgelegt.
