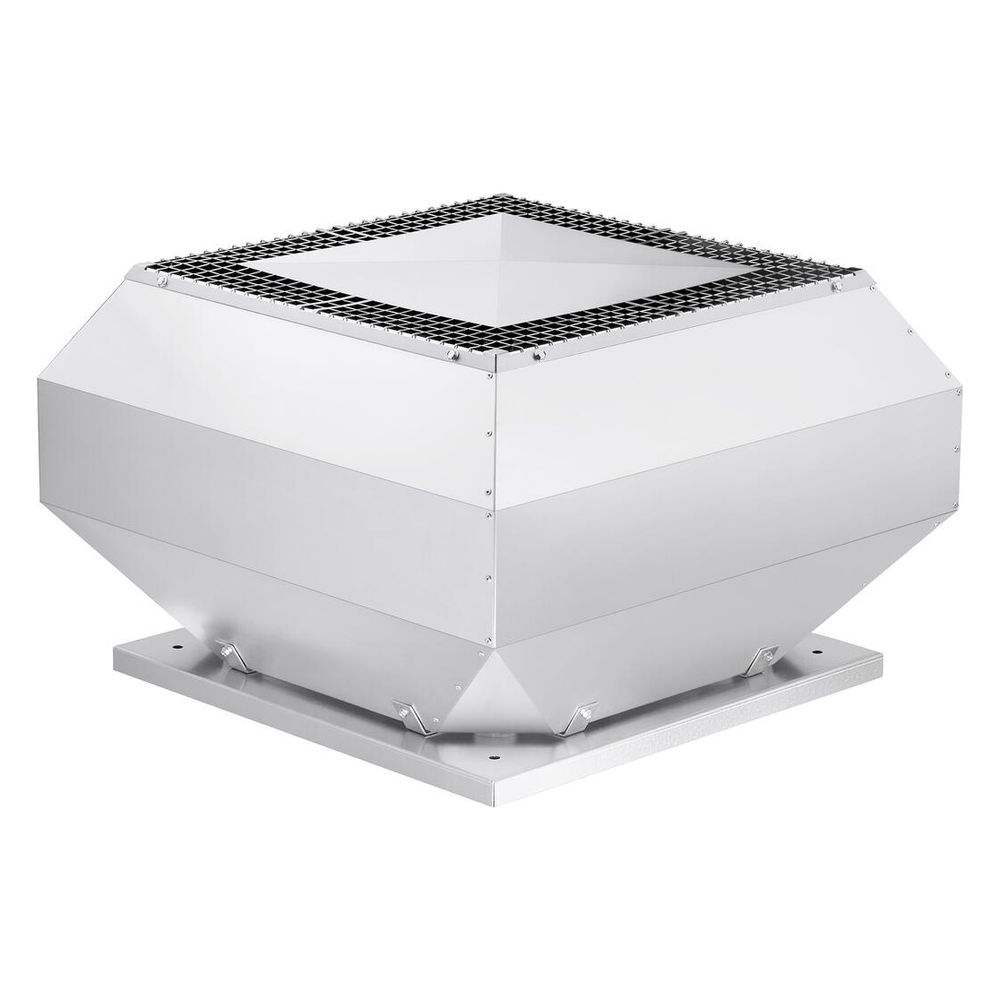

Helios VDW 200/4 Vertikal-Dachventilator 1-PH 230V, 4-polig, 535m3/h, 34W

Der Helios VDW 200/4 Vertikal-Dachventilator ist ein leistungsstarkes und energieeffizientes Gerät, das für die vertikale Ausblasung auf Dächern konzipiert wurde. Mit einem Volumenstrom von 535 m³/h und einer aufgenommenen Leistung von 0,034 kW bietet dieser Ventilator eine zuverlässige Lösung für die Dachentlüftung. Sein wirkungsgradoptimiertes Aluminiumgehäuse und das Hochleistungs-Radiallaufrad machen ihn ideal für anspruchsvolle Umgebungen.

Wie ist der Helios VDW 200/4 konstruiert?

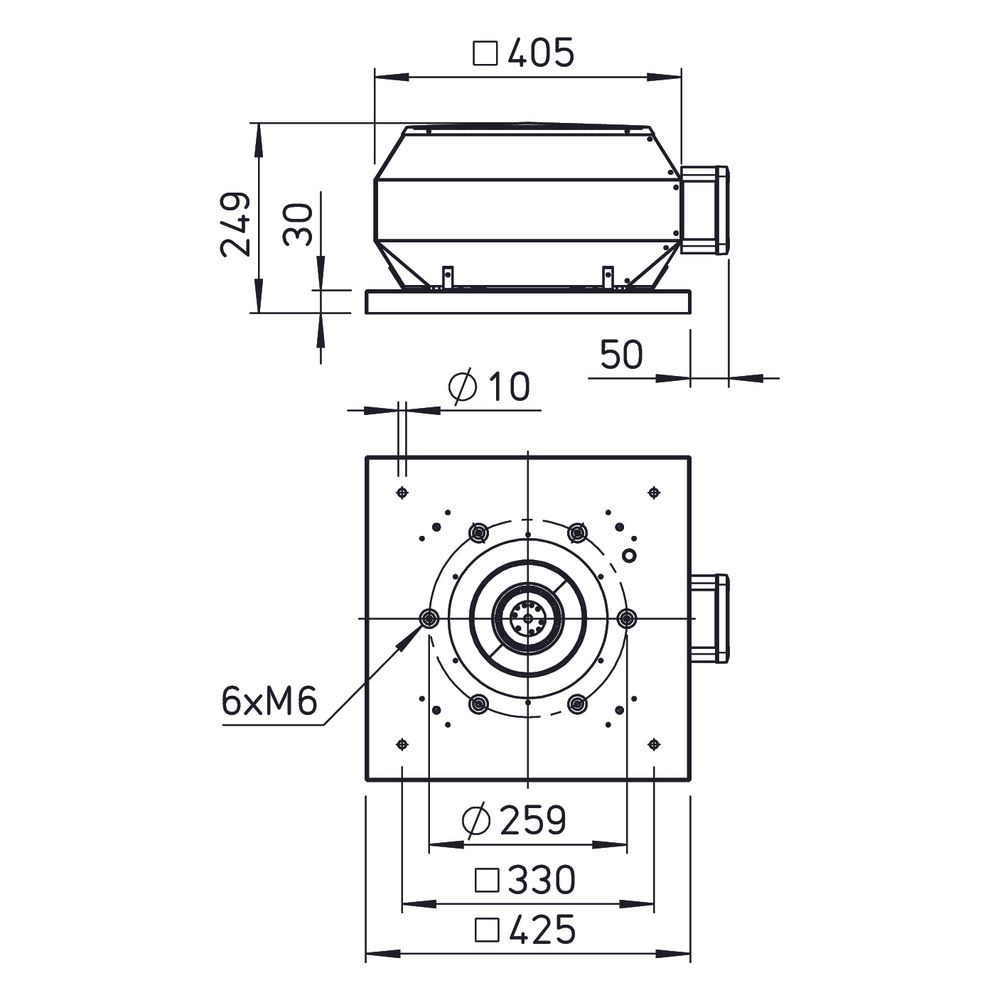

Der Dachventilator verfügt über ein robustes Gehäuse aus seewasserbeständigem Aluminium, das für Langlebigkeit und Korrosionsbeständigkeit sorgt. Ein integrierter Eingriffsschutz ist vorhanden. Die Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt und mit einer Einströmdüse versehen. Die Grundplatte ist mit Gewindeschrauben ausgestattet, die die Befestigung von saugseitigem Zubehör nach DIN 24155, Bl. 3 ermöglichen. Ein Schutzgitter an der Ausblasseite entspricht der Norm DIN EN ISO 13857.

Welche Eigenschaften besitzt das Laufrad und der Motor?

Das Hochleistungs-Radiallaufrad ist mit rückwärts gekrümmten Schaufeln aus verzinktem Stahlblech gefertigt und dynamisch nach DIN ISO 1940-1 gewuchtet. Dies trägt zu einem effizienten Luftstrom und reduziert Vibrationen während des Betriebs bei. Der Ventilator wird von einem drehzahlsteuerbaren Einphasen-Wechselstrom-Außenläufermotor angetrieben. Dieser Motor ist in geschlossener Bauart (IP44) ausgeführt, kugelgelagert und bietet eine Feuchteschutzisolation. Er arbeitet wartungs- und funkstörungsfrei.

Welche elektrischen Merkmale zeichnen den Dachventilator aus?

Der Helios VDW 200/4 ist serienmäßig mit einem außenliegenden Klemmenkasten ausgestattet, der die Schutzart IP 65 aufweist. Der Motor selbst besitzt die Schutzart IP 44. Die elektrische Versorgung erfolgt über eine Spannung von 230 Volt bei einer Frequenz von 50 Hz. Die Isolierklasse des Motors ist F.

Technische Daten

• Volumenstrom bei 0 Pa: 535 m³/h
• Max. Druckerhöhung: 130 Pa
• Fördermitteltemperatur: 70 °C
• Drehzahl: 1375 1/min
• Aufgenommene Leistung: 0,034 kW
• Gewicht: 7,5 kg
• Schalleistung: 54 dB(A)
• Spannung: 230 Volt
• Frequenz: 50 Hz
• Schutzart: IP 44

Der Helios VDW 200/4 Dachventilator bietet eine robuste und effiziente Lösung für die Dachentlüftung. Seine Konstruktion mit seewasserbeständigem Aluminiumgehäuse und Hochleistungs-Radiallaufrad ermöglicht einen zuverlässigen Betrieb bei Temperaturen bis 70 °C. Mit einem Volumenstrom von 535 m³/h und einer aufgenommenen Leistung von 0,034 kW bei 230 Volt ist dieses Modell eine leistungsstarke Komponente für diverse Anwendungen.
