Helios FU-CS Frequenzumrichter ComfortSinus 3-PH 400V
8 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Stromstärke
Typ
Typ
05871
1.458,10 €
10 - 21 Werktage
2,5 A
FU-CS 2,5
FU-CS 2,5
05873
2.304,30 €
10 - 21 Werktage
8 A
FU-CS 8
FU-CS 8
05874
2.658,30 €
10 - 21 Werktage
10 A
FU-CS 10
FU-CS 10
05875
3.195,50 €
10 - 21 Werktage
14 A
FU-CS 14
FU-CS 14
05469
3.639,50 €
10 - 21 Werktage
18 A
FU-CS 18
FU-CS 18
05471
6.600,80 €
10 - 21 Werktage
32 A
FU-CS 32
FU-CS 32
05472
6.863,30 €
10 - 21 Werktage
40 A
FU-CS 40
FU-CS 40
Beschreibung
Helios Frequenzumrichter FU-CS 22 ComfortSinus 400V, 3-PH, 22A
Der ComfortSinus Frequenzumrichter von Helios ermöglicht die effiziente Drehzahlsteuerung von einem oder mehreren Ventilatoren in 3-phasigen Systemen. Ausgestattet mit einem integrierten, allpolig wirksamen Sinusfilter, unterstützt das Gerät den Betrieb herkömmlicher Standard-Motoren ohne zusätzliche EMV-Vorkehrungen. Ein integriertes Regelsystem für Temperatur, Druck und Luftgeschwindigkeit sorgt für eine präzise und bedarfsorientierte Anlagensteuerung.
Funktionsweise und Bedienung
Das Gerät verfügt über ein LC-Multidisplay sowie drei Bedientasten zur einfachen Konfiguration der Parameter. Die Drehzahlvorgabe erfolgt flexibel über ein 0-10 V Steuersignal. Neben einer integrierten Absolut-Feuchte-Differenz-Regelung bietet das Steuergerät einen freischaltbaren Protection Mode für sicherheitstechnische Anlagen. Dank der speziellen Filtertechnik sind Leitungslängen zwischen dem Umrichter und dem Ventilator von über 10 Metern realisierbar, ohne dass eine spezielle EMV-Abschirmung der elektrischen Leitungen erforderlich ist.
Schnittstellen und Schutzfunktionen
Für die Anbindung an übergeordnete Systeme steht eine Modbus-Kommunikation über eine serielle RS-485-Schnittstelle zur Verfügung. Das Steuergerät ist kurzschlussfest, verfügt über einen integrierten Bremschopper und bietet Schutz durch die Schutzart IP54. Ein Motorschutz ist durch die Anschlussmöglichkeit von Thermokontakten oder Kaltleitern gegeben.
Technische Daten
- Netzspannung: 208 - 480 V
- Netzfrequenz: 50/60 Hz
- Phasen: 3-phasig
- Nennausgangsstrom I2N: 22 A
- Max. Ausgangsfrequenz: 50 Hz
- Schutzart: IP54

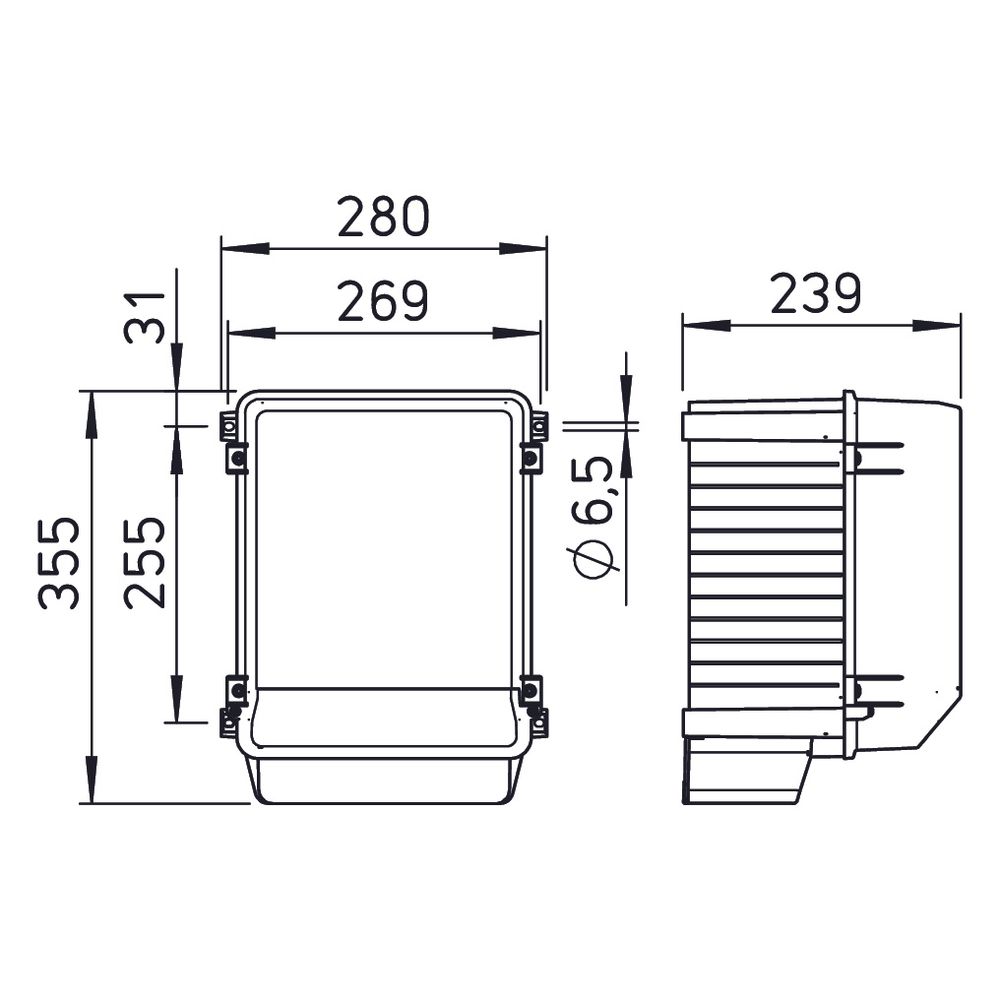

- Bauhöhe: 355 mm
- Baulänge: 280 mm
- Bautiefe: 239 mm
- Gewicht: 14,5 kg
Dieser Frequenzumrichter überzeugt durch seine hohe Flexibilität und den integrierten Sinusfilter zur Ansteuerung von Standard-Ventilatoren. Mit einem Nennausgangsstrom von 22 A, der Schutzart IP54 und umfangreichen Regelungsfunktionen für Temperatur, Druck und Luftgeschwindigkeit bietet das Gerät eine zuverlässige Lösung für anspruchsvolle Lüftungs- und Klimaanlagen.
Technische Daten
| Hersteller-Warengruppe | STEUERGERÄTE, SCHALTER, REGLER |
| Hersteller-Produktgruppe | Steuergeräte z.b.Regler m.SCH. |
| Hersteller | Helios |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Artikelnummer | HELIOS-05470 |
| Ausgangsphasenzahl | 3 |
| Bauhöhe | 355 |
| Baulänge | 280 |
| Bautiefe | 239 |
| Bremschopper integriert | ja |
| EAN-13 | 4010184054702 |
| Eingangsphasenzahl | 3 |
| Einsatz im Industriebereich zulässig | nein |
| Einsatz im Wohn- und Gewerbebereich zulässig | nein |
| Gewicht | 14,5 kg |
| Max Ausgangsfrequenz | 50 |
| Mit Bedienelement | ja |
| Mit optischer Schnittstelle | nein |
| Mit PC-Anschluss | nein |
| Nennausgangsstrom I2N | 22 |
| Netzfrequenz | 50/60 Hz |
| Netzspannung | 208 - 480 |
| Schutzart (IP) | IP54 |
| Unterstützt Protokoll für AS-Interface Safety at Work | nein |
| Unterstützt Protokoll für ASI | nein |
| Unterstützt Protokoll für BACnet | nein |
| Unterstützt Protokoll für CAN | nein |
| Unterstützt Protokoll für Data-Highway | nein |
| Unterstützt Protokoll für DeviceNet | nein |
| Unterstützt Protokoll für DeviceNet Safety | nein |
| Unterstützt Protokoll für EtherNet/IP | nein |
| Unterstützt Protokoll für Foundation Fieldbus | nein |
| Unterstützt Protokoll für INTERBUS | nein |
| Unterstützt Protokoll für INTERBUS-Safety | nein |
| Unterstützt Protokoll für KNX | nein |
| Unterstützt Protokoll für LON | nein |
| Unterstützt Protokoll für Modbus | ja |
| Unterstützt Protokoll für PROFIBUS | nein |
| Unterstützt Protokoll für PROFINET CBA | nein |
| Unterstützt Protokoll für PROFINET IO | nein |
| Unterstützt Protokoll für PROFIsafe | nein |
| Unterstützt Protokoll für SafetyBUS p | nein |
| Unterstützt Protokoll für SERCOS | nein |
| Unterstützt Protokoll für sonstige Bussysteme | nein |
| Unterstützt Protokoll für SUCONET | nein |
| Unterstützt Protokoll für TCP/IP | nein |
| WEEE-Nr. | DE31687255 |
