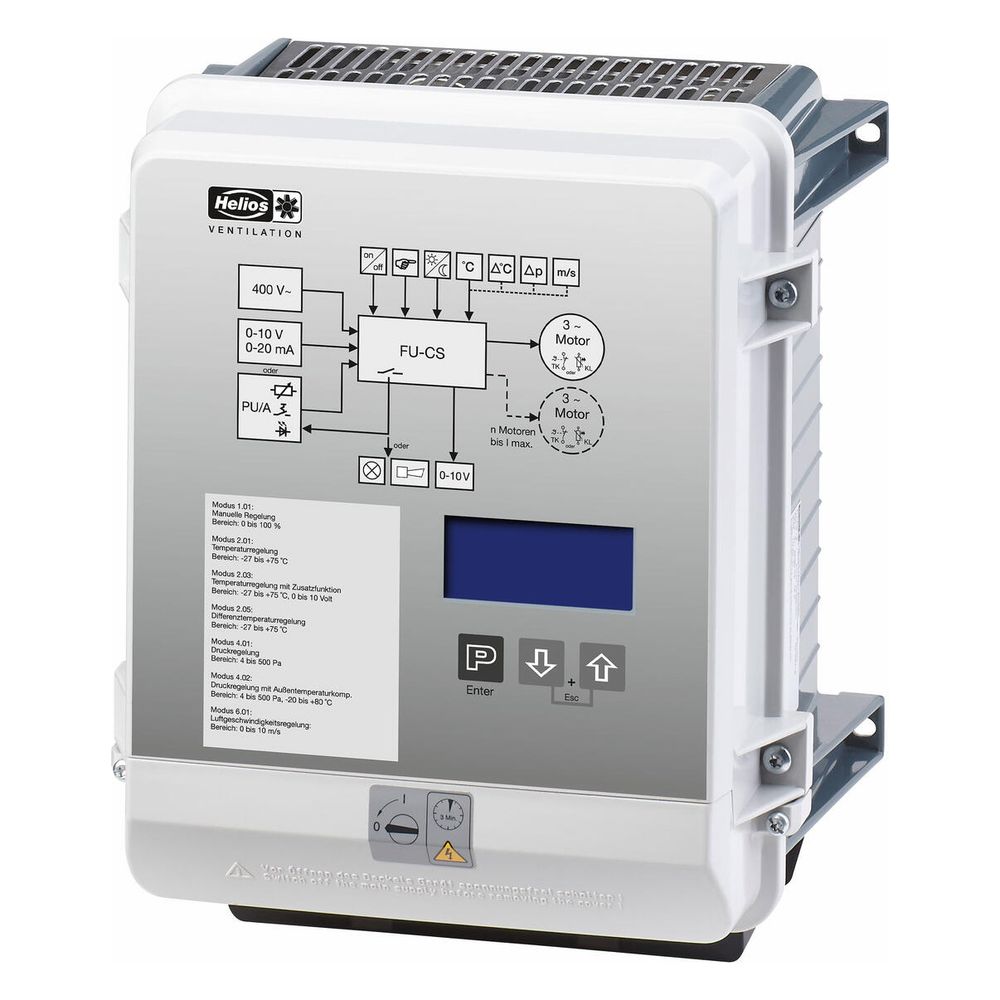

Helios FU-CS 40 Frequenzumrichter ComfortSinus 400V, 3PH, 40A

Der Helios FU-CS 40 Frequenzumrichter ComfortSinus 400V, 3PH, 40A ist eine fortschrittliche Lösung zur bedarfsorientierten Drehzahlsteuerung von Ventilatoren. Ausgestattet mit einem integrierten, allpolig wirksamen Sinusfilter, ermöglicht er eine geräuschreduzierende und energiesparende Betriebsweise. Dieses robuste Steuergerät ist ideal für Anwendungen, die eine präzise und flexible Ventilatorregelung erfordern, und kann dank Schutzart IP54 auch im Freien oder in Schaltschränken montiert werden.

Wie optimiert der ComfortSinus die Ventilatorsteuerung?

Der FU-CS 40 Frequenzumrichter ist in Comfort-Ausführung mit einem integrierten, allpolig wirksamen Sinusfilter konzipiert. Dieser Filter trägt maßgeblich zu einer geräuschreduzierenden und energiesparenden Drehzahlsteuerung eines oder mehrerer Ventilatoren bei. Ein weiterer Vorteil ist, dass keine besondere EMV-Abschirmung der elektrischen Leitungen erforderlich ist, was die Installation vereinfacht. Leitungslängen zwischen dem Frequenzumrichter und dem Ventilator von über 10 Metern sind problemlos möglich.

Welche Bedien- und Steuerungsmöglichkeiten bietet der Frequenzumrichter?

Die Bedienung des FU-CS 40 erfolgt komfortabel über ein LCMultidisplay mit Klartextanzeige und drei Bedientasten, über die Ventilator- und Regel-Parameter direkt eingestellt werden können. Ein aktivierbarer PIN schützt vor ungewollten Einstellungen. Umfangreiche Parametrier- und Steuermöglichkeiten sind zudem über Modbus gegeben. Die Drehzahlvorgabe kann flexibel über ein 0-10 V Steuersignal oder direkt am Display erfolgen. Für die Potentiometersteuerung und Sensoren stehen Spannungsversorgungen von 10 VDC beziehungsweise 24 VDC zur Verfügung.

Welche Schutz- und Regelfunktionen sind integriert?

Der Frequenzumrichter ist kurzschlussfest und bietet umfassenden Motorschutz durch die Anschlussmöglichkeit von Thermokontakten oder Kaltleitern. Für sicherheitstechnische Anlagen steht ein freischaltbarer Protection Mode zur Verfügung. Das Gerät verfügt über ein vollwertiges Regelsystem zur präzisen Steuerung von Temperatur, Druck und Luftgeschwindigkeit sowie eine integrierte Absolut-Feuchte-Differenz-Regelung, die eine optimale Anpassung an die Umgebungsbedingungen ermöglicht.

Für welche Umgebungsbedingungen ist der FU-CS 40 geeignet?

Der Helios FU-CS 40 ist für einen breiten Umgebungstemperaturbereich von -20 bis +40 °C ausgelegt. Bei Bedarf kann der Betrieb auch bis +55 °C erfolgen, wobei eine Leistungsreduzierung zu beachten ist. Die robuste Schutzart IP54 ermöglicht den Schutz vor Staub und Spritzwasser, wodurch eine flexible Montage im Freien oder in Schaltschränken möglich ist. Die Versorgung erfolgt durch Netzspannung 3 PH 208-480 V 50/60 Hz.

Technische Daten

• Ausgangsstrom: 40 A
• Spannung: 400 V (3 PH 208-480 V)
• Frequenz: 50/60 Hz
• Leistungsquerschnitt (Netz/Motor/Kabel): 4 x 10,0 mm²
• Schutzart: IP54

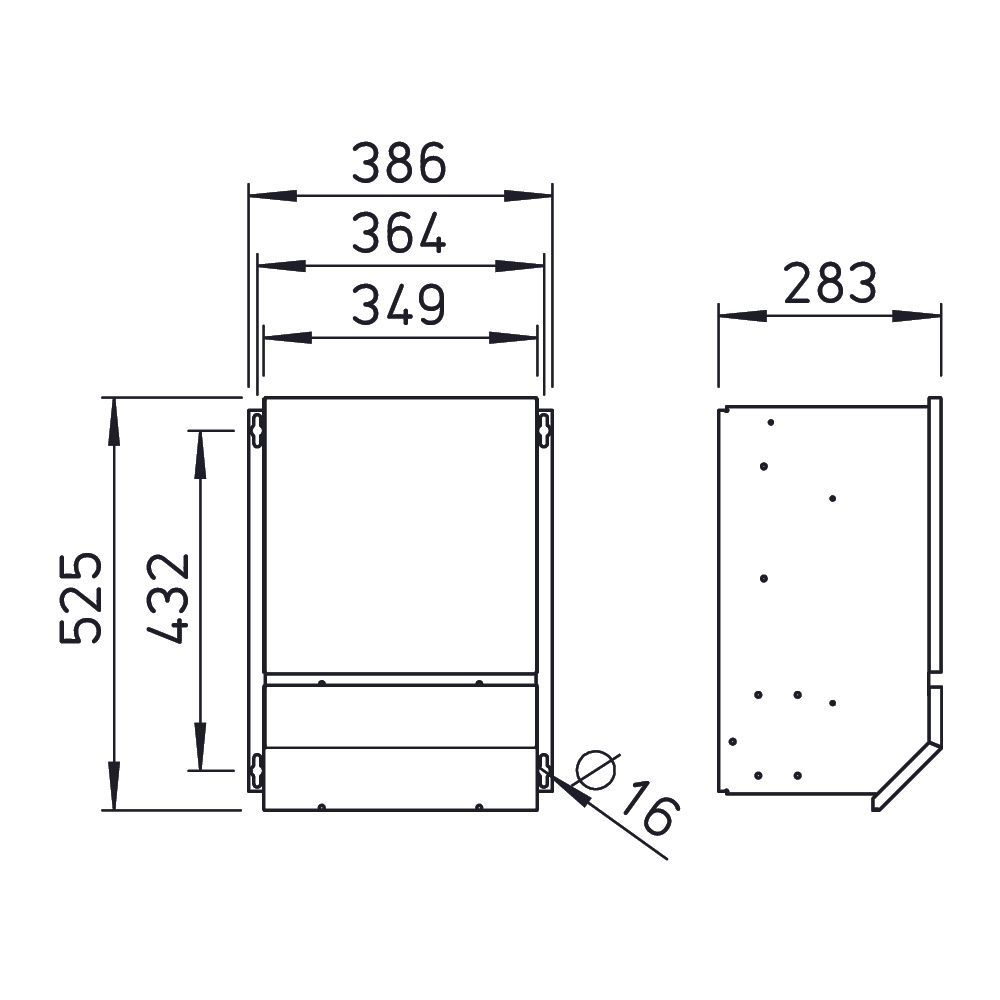

• Abmessungen (H x B x T): 525 mm x 386 mm x 283 mm
• Gewicht: 29,6 kg
• Umgebungstemperatur: -20 bis +40 °C (bis +55 °C mit Leistungsreduzierung)
• Leitungslänge zwischen FU-CS und Ventilator: über 10 m
• Bedienung: LC-Multidisplay mit Klartextanzeige

Der Helios FU-CS 40 Frequenzumrichter bietet eine effiziente und flexible Lösung zur Drehzahlsteuerung von Ventilatoren. Seine robuste Bauweise mit Schutzart IP54, der integrierte Sinusfilter und umfangreiche Steuerungsoptionen ermöglichen einen geräuscharmen und energiesparenden Betrieb. Mit einem Ausgangsstrom von 40 A und einer Spannung von 400 V ist das Gerät für anspruchsvolle Anwendungen konzipiert und stellt eine zuverlässige Komponente für moderne Lüftungssysteme dar.
