Helios FU-CS 14 Frequenzumrichter ComfortSinus 400V, 3PH, 14A

Der Helios FU-CS 14 Frequenzumrichter der ComfortSinus-Ausführung ist ein leistungsstarkes Steuergerät zur bedarfsorientierten Drehzahlsteuerung von Ventilatoren. Mit einer Spannung von 400 V, 3-phasig und einem Ausgangsstrom von 14 A ermöglicht dieser Frequenzumrichter eine geräuschreduzierende und energiesparende Betriebsweise bei 50/60 Hz. Er ist ideal für Anwendungen, die eine präzise und effiziente Lüftungsregelung erfordern und ist für Umgebungen mit Schutzart IP54 geeignet.

Wie funktioniert die Drehzahlsteuerung mit dem integrierten Sinusfilter?

Der FU-CS 14 Frequenzumrichter ist mit einem integrierten, allpolig wirksamen Sinusfilter ausgestattet. Dieser Filter sorgt für eine geräuschreduzierende Betriebsweise der angeschlossenen Ventilatoren und ermöglicht gleichzeitig eine hohe Energieeffizienz durch bedarfsorientierte Drehzahlsteuerung. Ein weiterer Vorteil ist, dass bei der Verwendung dieses Frequenzumrichters mit integriertem Sinusfilter herkömmliche Standard-Ventilatoren und -Motoren ohne besondere EMV-Abschirmung der elektrischen Leitung eingesetzt werden können.

Welche Bedien- und Steuerungsmöglichkeiten bietet der Frequenzumrichter?

Die Bedienung des Geräts erfolgt über ein LC-Multidisplay mit Klartextanzeige und drei Bedientasten. Hierüber lassen sich die Ventilator- und Regelparameter direkt einstellen. Ein aktivierbarer PIN-Schutz bietet Sicherheit vor ungewollten Änderungen der Einstellungen. Darüber hinaus bietet der Frequenzumrichter Parametrier- und Steuermöglichkeiten über Modbus. Die Drehzahlvorgabe kann entweder über ein 0-10 V Steuersignal oder direkt am Display erfolgen.

Welche Regelungs- und Sicherheitsfunktionen sind integriert?

Der Frequenzumrichter verfügt über ein integriertes, vollwertiges Regelsystem, das die Steuerung von Temperatur, Druck und Luftgeschwindigkeit ermöglicht. Zusätzlich ist eine integrierte Absolut-Feuchte-Differenz-Regelung vorhanden. Für sicherheitstechnische Anlagen steht ein freischaltbarer Protection Mode zur Verfügung. Interne Überwachungseinrichtungen sind so ausgelegt, dass sie einen möglichst langen Anlagenbetrieb unterstützen. Die erforderlichen Sensoren für die Regelung sind als Zubehör erhältlich.

Welche Installationshinweise sind zu beachten und für welche Umgebungen ist das Gerät geeignet?

Der FU-CS 14 ist kurzschlussfest und besitzt die Schutzart IP54, was ihn für den Einbau in Schaltschränke unter Beachtung der Temperaturbedingungen prädestiniert. Die Umgebungstemperatur sollte zwischen -20 und +40 Grad Celsius liegen, wobei ein Betrieb bis +55 Grad Celsius mit Leistungsreduzierung möglich ist. Die Leitungslänge zwischen dem FU-CS und dem Ventilator kann über 10 Meter betragen.

Technische Daten

• Ausgangsstrom: 14 A
• Spannung: 400 V
• Frequenz: 50 Hz
• Schutzart: IP54

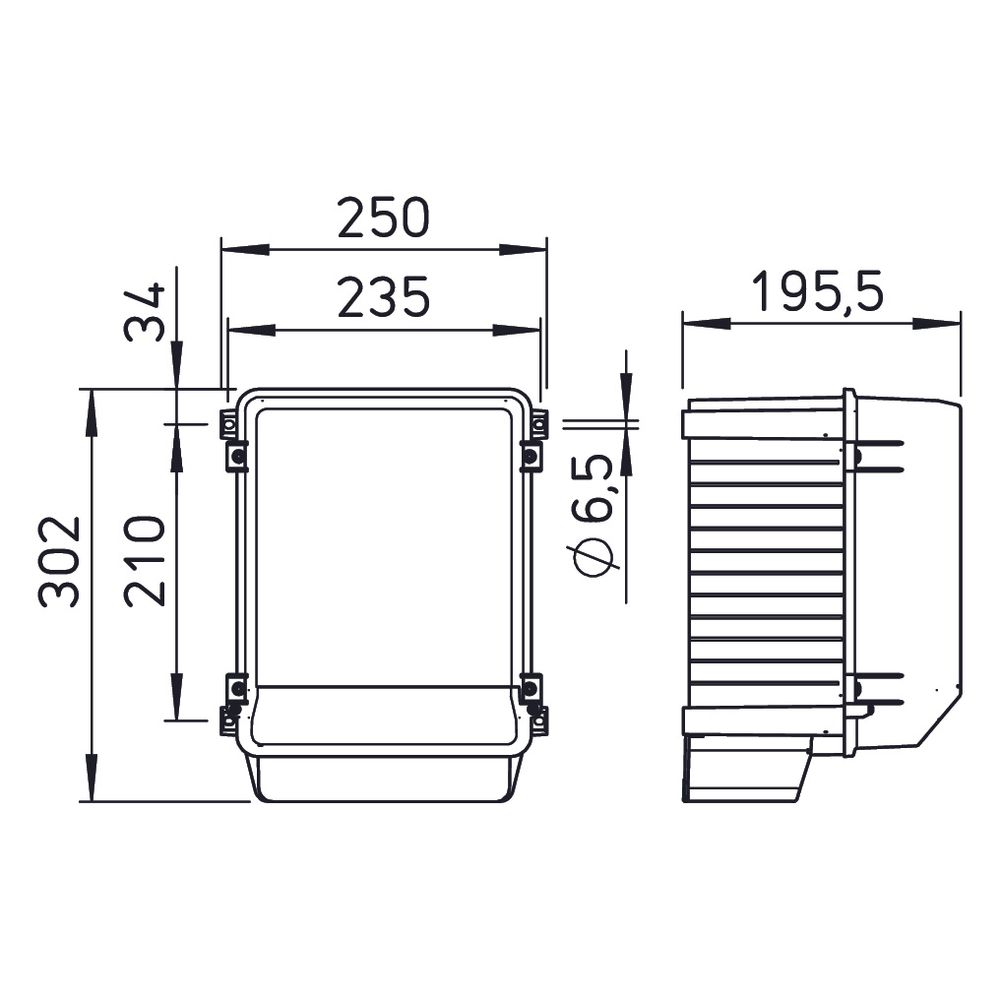

• Höhe: 302 mm
• Breite: 250 mm
• Tiefe: 195,5 mm
• Gewicht: 8,7 kg
• Leistungsquerschnitt (Netz/Motor/Kabel): 4 x 1,5 mm²
• Umgebungstemperatur: -20 bis +40 °C

Der Helios FU-CS 14 Frequenzumrichter bietet eine effiziente und flexible Lösung für die Drehzahlsteuerung von Ventilatoren. Mit seinem integrierten Sinusfilter sorgt er für einen geräuscharmen und energiesparenden Betrieb. Die einfache Bedienung über das LC-Multidisplay und die vielfältigen Regelungsfunktionen, wie die Steuerung von Temperatur und Druck, machen ihn zu einer zuverlässigen Komponente in modernen Lüftungssystemen. Die robuste Bauweise mit Schutzart IP54 und die Möglichkeit der Installation in Schaltschränken unterstreichen die vielseitigen Einsatzmöglichkeiten dieses 400 V Frequenzumrichters mit 14 A Ausgangsstrom.
