Helios GBD EC Gigabox EC inkl. Formstück und flexiblen Manschetten, 3-PH 380-480V regelbar
6 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Volumenstrom
Leistung
Nennweite
Typ
05812
2.278,60 €
8 - 14 Werktage
7.450 m³/h
1,10 kW
DN 450
GBD EC 450
05818
2.593,60 €
8 - 14 Werktage
8.450 m³/h
0,95 kW
DN 500
GBD EC 500 A
05813
3.118,10 €
8 - 14 Werktage
10.500 m³/h
1,95 kW
DN 500
GBD EC 500 B
05814
3.475,70 €
8 - 14 Werktage
13.370 m³/h
2,80 kW
DN 560
GBD EC 560
05816
4.460,10 €
8 - 14 Werktage
1.500 m³/h
2,30 kW
DN 710
GBD EC 710 A
05819
4.735,50 €
8 - 14 Werktage
19.650 m³/h
2,65 kW
DN 710
GBD EC 710 B
Beschreibung
Helios GigaBox GBD EC 630, EC inkl. Formstück und flexiblen Manschetten, 3-PH 400V regelbar, 15.570m3/h, 2,49kW, DN 630
Die kubische Lüftungsbox der Serie Gigabox von Helios ist für hohe Luftleistungen konzipiert und zeichnet sich durch eine robuste, schall- und wärmeisolierte Rahmenkonstruktion aus. Dank des drehzahlsteuerbaren EC-Außenläufermotors und flexibler Manschetten ermöglicht das System eine effiziente Anpassung an unterschiedliche bauliche Anforderungen für Rohre mit DN 630.
Robuste Konstruktion und Schallschutz
Das Gehäuse besteht aus einer selbsttragenden Rahmenkonstruktion aus Aluminium-Hohlprofilen und doppelwandigen, 20 mm starken Paneelen aus verzinktem Stahlblech. Eine Auskleidung mit nicht brennbarer Mineralwolle sorgt für eine effektive Schall- und Wärmedämmung. Zur Unterbindung von Körperschallübertragungen sind saug- und druckseitig flexible Manschetten integriert. Die Positionierung vor Ort wird durch serienmäßige Kranhaken erleichtert.
Leistungsstarke Antriebstechnik
Der direkt angetriebene Radialventilator verfügt über rückwärts gekrümmte Aluminium-Schaufeln, die für einen vibrationsfreien Lauf dynamisch gewuchtet sind. Der EC-Außenläufermotor arbeitet wartungsfrei und bietet einen hohen Wirkungsgrad. Eine integrierte elektronische Temperaturüberwachung schützt den Motor und die Elektronik. Die Drehzahl lässt sich stufenlos über ein internes Potentiometer oder externe Steuersysteme an den jeweiligen Bedarf anpassen.
Technische Daten
- Luftmenge: 15.570 m³/h
- Elektrische Leistung: 2,49 kW
- Spannung: 400 V
- Rohranschluss: DN 630
- Schutzart: IP44
- Max. Lufttemperatur: 50 °C

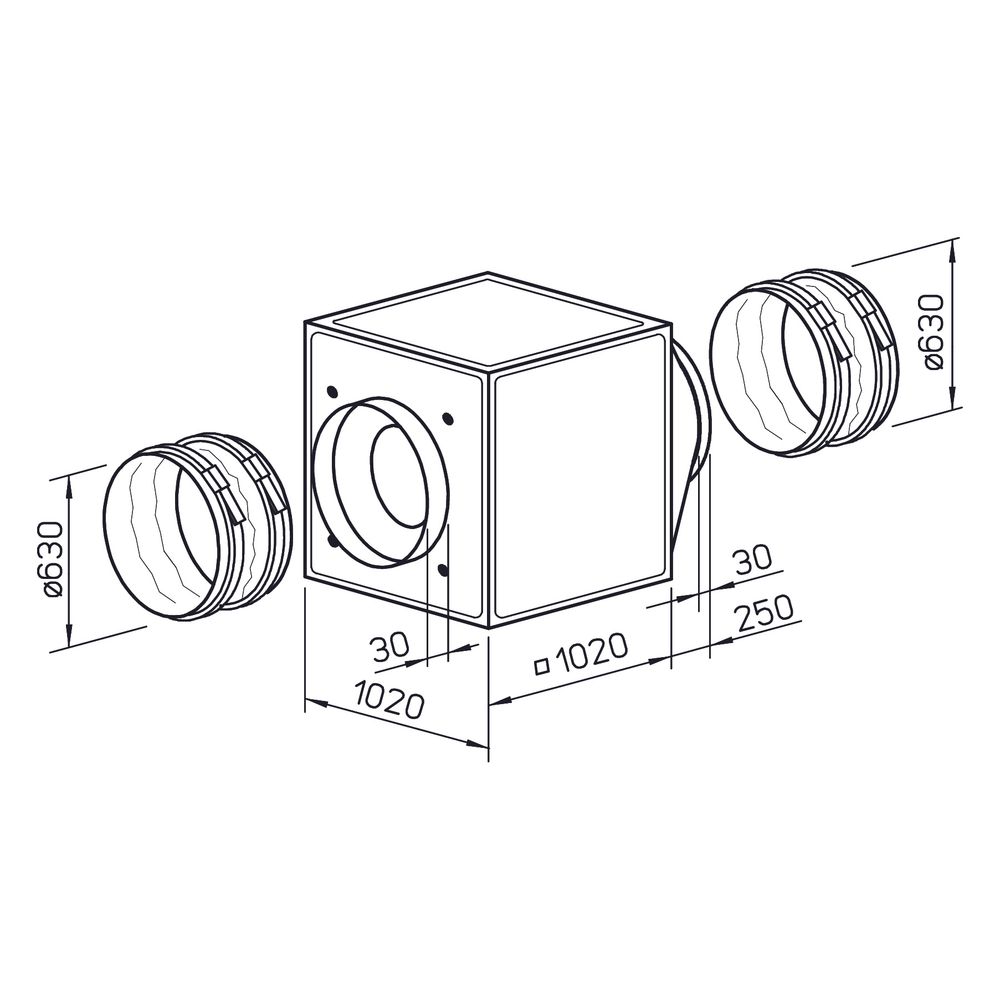

- Baulänge: 1020 mm
- Bauhöhe: 1020 mm
Diese Lüftungsbox bietet eine leistungsstarke Lösung für anspruchsvolle Anwendungen, bei denen eine präzise steuerbare Luftmenge von bis zu 15.570 m³/h erforderlich ist. Durch den effizienten Motor mit 2,49 kW und die schallgedämmte Bauweise vereint das Gerät eine hohe Förderleistung von 15.570 m³/h mit einem optimierten Betriebsverhalten bei einer Spannung von 400 V.
Lieferumfang
- 1x Helios GBD EC 630 Gigabox EC
- 1x Formstück
- 1x flexible Manschetten DN 630
Technische Daten
| Hersteller-Warengruppe | Rohrventilatoren und Zubehör |
| Hersteller-Produktgruppe | Gigabox |
| Hersteller | Helios |
| Anschluss | Flansch |
| Anschlussspannung | 400 |
| Artikelnummer | HELIOS-05815 |
| Bauhöhe | 1020 |
| Baulänge | 1020 |
| EAN-13 | 4010184058151 |
| Elektrischer Anschluss | Anschlussklemmen |
| Geeignet für elektronische Steuerung | ja |
| Geeignet für Frequenzregelung | nein |
| Geeignet für Schwachstromregelung | nein |
| Geeignet für Traforegelung | nein |
| Gewicht | 113 kg |
| Gleichstrommotor | nein |
| Indirekter Antrieb | nein |
| Kanaldurchmesser Abluft | 630 |
| Kanaldurchmesser Zuluft | 630 |
| Luftmenge unbelastet | 15000 |
| Länge | 1270 |
| Max Lufttemperatur | 50 |
| Motor mit 2 Drehzahlen | nein |
| Schutzart (IP) | IP44 |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | DE31687255 |
