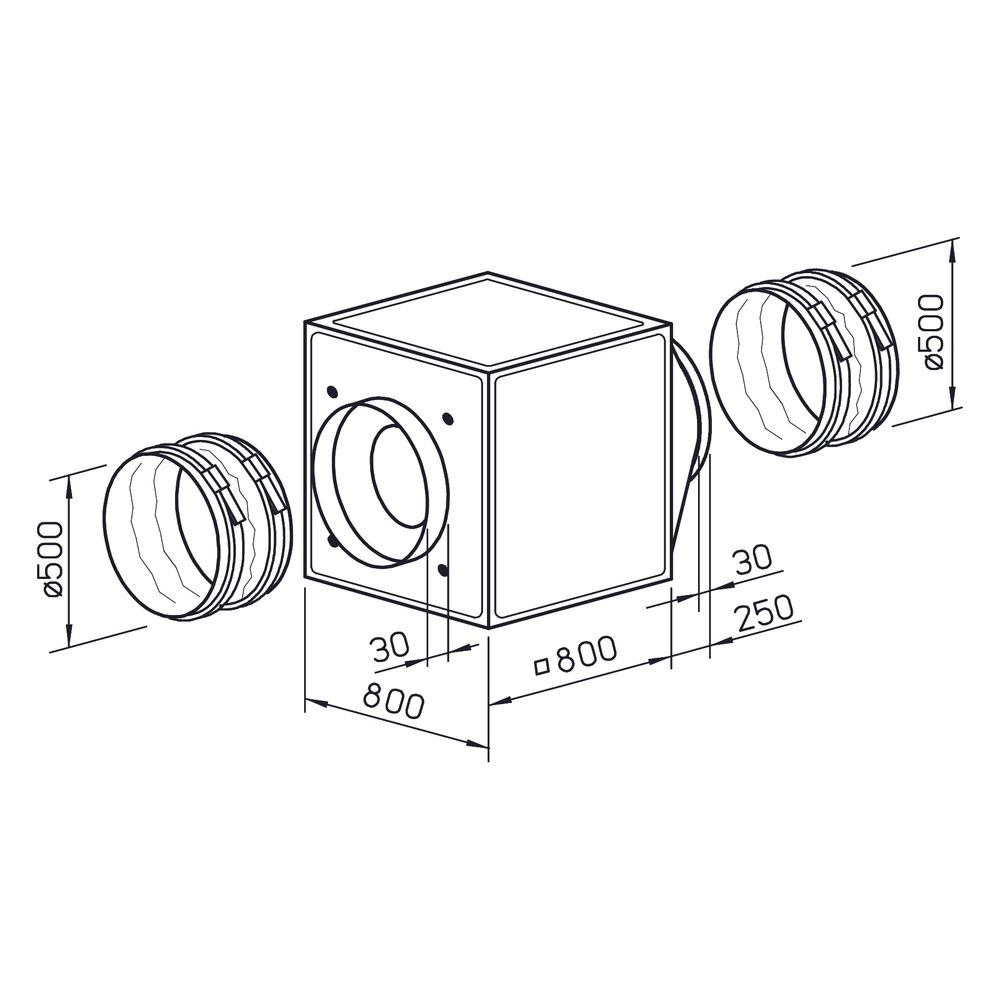

Helios GBD EC 500 A Gigabox EC inkl. Formstück und flexiblen Manschetten DN 500, 3-PH 400V regelbar, 8450m3/h, 0,95kW

Die Helios GBD EC 500 A Gigabox EC ist eine energiesparende, kubische Lüftungsbox, die für anspruchsvolle Lüftungsaufgaben konzipiert wurde. Sie wird inklusive eines Formstücks und flexiblen Manschetten DN 500 geliefert und ist für den Betrieb mit 3-Phasen-Wechselstrom von 380-480V bei 50/60Hz stufenlos regelbar. Mit einem Volumenstrom von 8450 m³/h und einer aufgenommenen Leistung von 0,95 kW bietet die Gigabox EC eine effiziente Lösung für vielfältige gewerbliche und industrielle Anwendungen.

Wie ist die Bauweise und das Gehäuse der Gigabox EC gestaltet?

Die Gigabox EC zeichnet sich durch eine selbsttragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen aus, die für Stabilität sorgt. Die doppelwandigen Seitenpaneele sind 20 mm stark, bestehen aus verzinktem Stahlblech und sind durch nicht brennbare Mineralwolle schall- und wärmeisoliert. Dies trägt zu einer effizienten Geräuschdämmung und thermischen Isolierung bei. Die Gehäusepaneele sind variabel einsetzbar und ermöglichen eine optimale Anpassung an bauliche Gegebenheiten. Serienmäßige Kranhaken erleichtern die Positionierung. Optional sind Zubehör wie Wetterschutzgitter, Kondensatwanne, Wandkonsole und Wetterschutzdach für die Montage innen und außen erhältlich.

Wie funktioniert der Antrieb und das Laufrad der Gigabox EC?

Im Inneren der Gigabox EC arbeitet ein Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln, das direkt angetrieben wird. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe 6.3 nach DIN ISO 1940 T.1 sichergestellt. Der Antrieb erfolgt über einen energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP54. Dieser Motor ist kugelgelagert, wartungs- und funkstörungsfrei. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik ist vorhanden, um einen zuverlässigen Betrieb zu ermöglichen.

Welche Anschluss- und Steuerungsmöglichkeiten bietet die Gigabox EC?

Die Lüftungsbox ist mit druck- und saugseitig verlustarmen Rohranschlussstutzen ausgestattet, die einen effizienten Luftstrom ermöglichen. Flexible Manschetten dienen der Unterbindung von Körperschall und tragen zu einem leisen Betrieb bei. Die Drehzahl der Gigabox EC ist stufenlos regelbar, wahlweise über ein Potentiometer oder ein Universal-Regelsystem EUR-EC. Der elektrische Anschluss erfolgt über einen serienmäßigen Klemmenkasten in Schutzart IP54.

Welche Leistungsdaten sind für die Gigabox EC relevant?

Die Helios GBD EC 500 A Gigabox EC erreicht einen Volumenstrom von 8450 m³/h bei 0 Pa und eine maximale Druckerhöhung von 490 Pa. Die Drehzahl beträgt 1200 1/min bei einer aufgenommenen Leistung von 0,95 kW. Das Gerät wiegt 80,5 kg und erzeugt einen Schalldruckpegel von 43 dB(A) in 4 Metern Entfernung. Die Fördermitteldichte liegt bei 1.2 kg/m³. Die Spannung beträgt 380-480 V bei einer Stromaufnahme von 1,60 Amp und einer Frequenz von 50 Hz.

Technische Daten

• Volumenstrom bei 0 Pa: 8450 m³/h
• Max. Druckerhöhung: 490 Pa
• Aufgenommene Leistung: 0,95 kW
• Drehzahl: 1200 1/min
• Spannung: 380-480 V
• Stromaufnahme: 1,60 A
• Schalldruck (in 4m): 43 dB(A)
• Gewicht: 80,5 kg
• Schutzart: IP 54
• Rohranschluss: DN 500

Die Helios GBD EC 500 A Gigabox EC stellt eine effiziente und flexible Lösung für anspruchsvolle Lüftungsaufgaben dar. Mit ihrem hohen Volumenstrom von 8450 m³/h und einer Leistung von 0,95 kW, kombiniert mit der stufenlosen Drehzahlregelung, ermöglicht sie eine präzise Anpassung an unterschiedliche Anforderungen. Die robuste Bauweise, die effektive Schall- und Wärmedämmung sowie der energiesparende EC-Motor tragen zu einem zuverlässigen und langlebigen Betrieb bei.

Lieferumfang

• 1x Helios GBD EC 500 A Gigabox EC
• 1x Formstück DN 500
• 1x Flexible Manschetten DN 500
