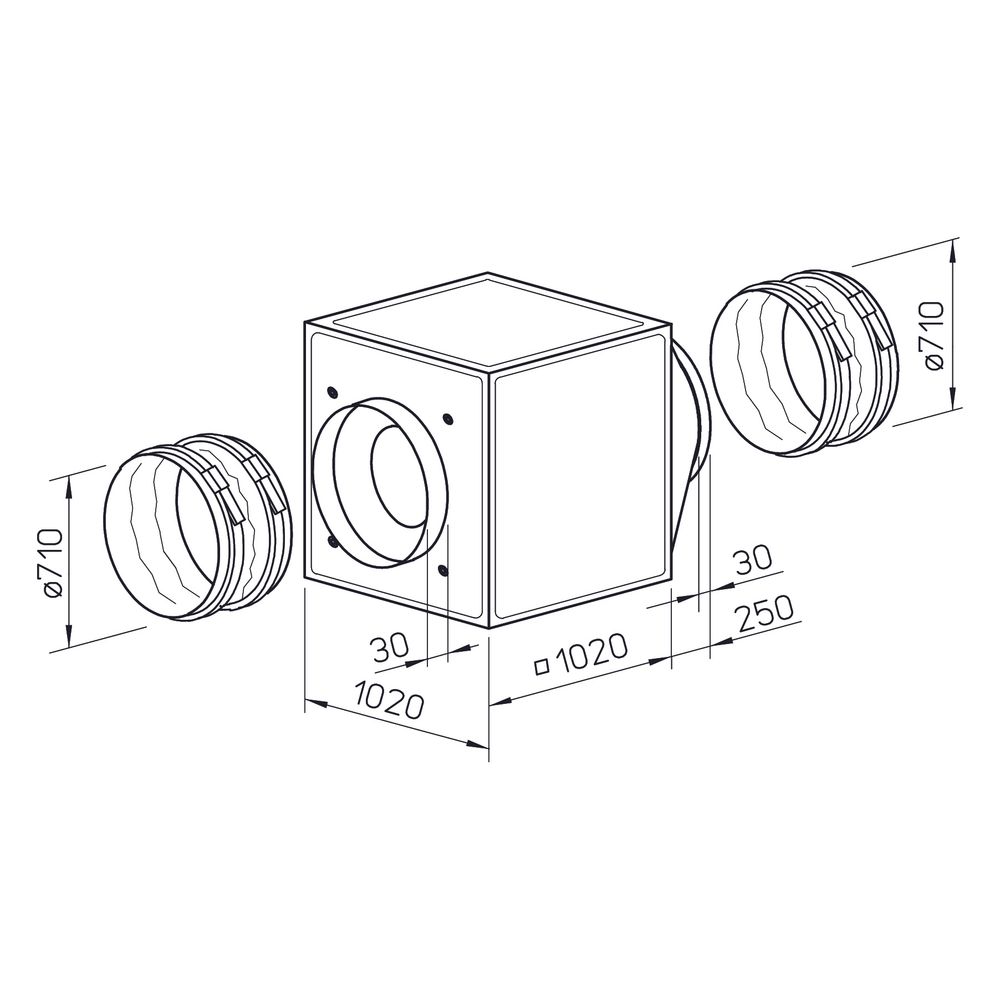

Helios GBD EC 710 A Gigabox EC inkl. Formstück und flexiblen Manschetten DN 710, 3-PH 400V regelbar, 1500m3/h, 2,30kW

Die Helios GBD EC 710 A Gigabox EC ist eine energiesparende, kubische Lüftungsbox, die für eine effiziente Luftförderung konzipiert wurde. Sie ist mit druck- und saugseitig verlustarmen Rohranschlussstutzen sowie flexiblen Manschetten zur Unterbindung von Körperschall ausgestattet. Die 3-phasige 400V Lüftungsbox ist drehzahlregelbar und bietet mit einem Volumenstrom von 1500 m³/h und einer Leistung von 2,30 kW eine hohe Performance.

Wie ist die Konstruktion der Gigabox EC aufgebaut?

Die Gigabox EC verfügt über eine selbsttragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen. Die doppelwandigen, 20 mm starken Seitenpaneele bestehen aus verzinktem Stahlblech und sind schall- sowie wärmeisoliert durch eine Auskleidung mit nicht brennbarer Mineralwolle. Die Gehäusepaneele sind variabel einsetzbar und können durch Zubehör wie Wetterschutzgitter und Kondensatwanne ersetzt werden, um eine optimale Anpassung an bauliche Gegebenheiten zu ermöglichen. Für eine einfache Positionierung sind serienmäßige Kranhaken vorhanden. Weiteres Zubehör wie Wandkonsole und Wetterschutzdach ermöglicht eine flexible Montage sowohl im Innen- als auch im Außenbereich.

Welche Vorteile bietet der effiziente Antrieb?

Im Inneren der Lüftungsbox arbeitet ein Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln, das direkt angetrieben wird. Ein vibrationsfreier Lauf wird durch die dynamische Wuchtung des Laufrades zusammen mit dem Motor gemäß Gütestufe 6.3 nach DIN ISO 1940 T.1 sichergestellt. Der Antrieb erfolgt durch einen energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP54, der einen höchsten Wirkungsgrad bietet. Dieser Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik.

Wie lässt sich die Drehzahl der Lüftungsbox steuern?

Die Helios GBD EC 710 A Gigabox EC ermöglicht eine stufenlose Drehzahlsteuerung. Dies kann entweder über ein Potentiometer oder ein Universal-Regelsystem EUR-EC erfolgen. Der Anschluss der Lüftungsbox erfolgt über einen serienmäßigen Klemmenkasten in Schutzart IP54 an die ausgeführten Kabel.

Technische Daten

• Volumenstrom bei 0 Pa: 1500 m³/h
• Max. Druckerhöhung: 666 Pa
• Drehzahl: 1100 1/min
• Aufgenommene Leistung: 2,30 kW
• Gewicht: 50 kg
• Schalldruck (in 4m): 44 dB(A)
• Spannung: 400 Volt
• Stromaufnahme: 3,70 Amp
• Frequenz: 50 Hz
• Schutzart: IP 54

Die Helios GBD EC 710 A Gigabox EC ist eine leistungsstarke und flexible Lösung für vielfältige Lüftungsanforderungen. Ihre robuste Konstruktion, der effiziente EC-Motor und die präzise Drehzahlsteuerung ermöglichen einen zuverlässigen und energieoptimierten Betrieb. Mit einem Volumenstrom von 1500 m³/h und einer aufgenommenen Leistung von 2,30 kW bei 400 Volt Spannung bietet diese Lüftungsbox eine hohe Performance und Anpassungsfähigkeit für professionelle Anwendungen.

Lieferumfang

• 1x Helios GBD EC 710 A Gigabox EC
• 1x Formstück
• 1x Flexible Manschetten
