Helios SB EC 160 A Silentbox Rohrventilator schallgedämpft DN 160, 1-PH 230V regelbar, 580m3/h, 120W

Der Helios SB EC 160 A Silentbox Rohrventilator ist ein schallgedämpfter Radial-Rohrventilator mit einem Nennanschlussdurchmesser von DN 160. Er ist mit einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor ausgestattet, der bei 230 Volt betrieben wird. Mit einem Volumenstrom von 580 m³/h und einer aufgenommenen Leistung von 0,12 kW (120 Watt) bietet er eine effiziente Luftförderung bei reduziertem Geräuschpegel. Dieses Modell eignet sich ideal für Lüftungsanlagen, bei denen eine präzise Steuerung der Luftförderung und eine geringe Geräuschentwicklung wichtig sind.

Wie ist der Helios SB EC 160 A Silentbox konstruiert?

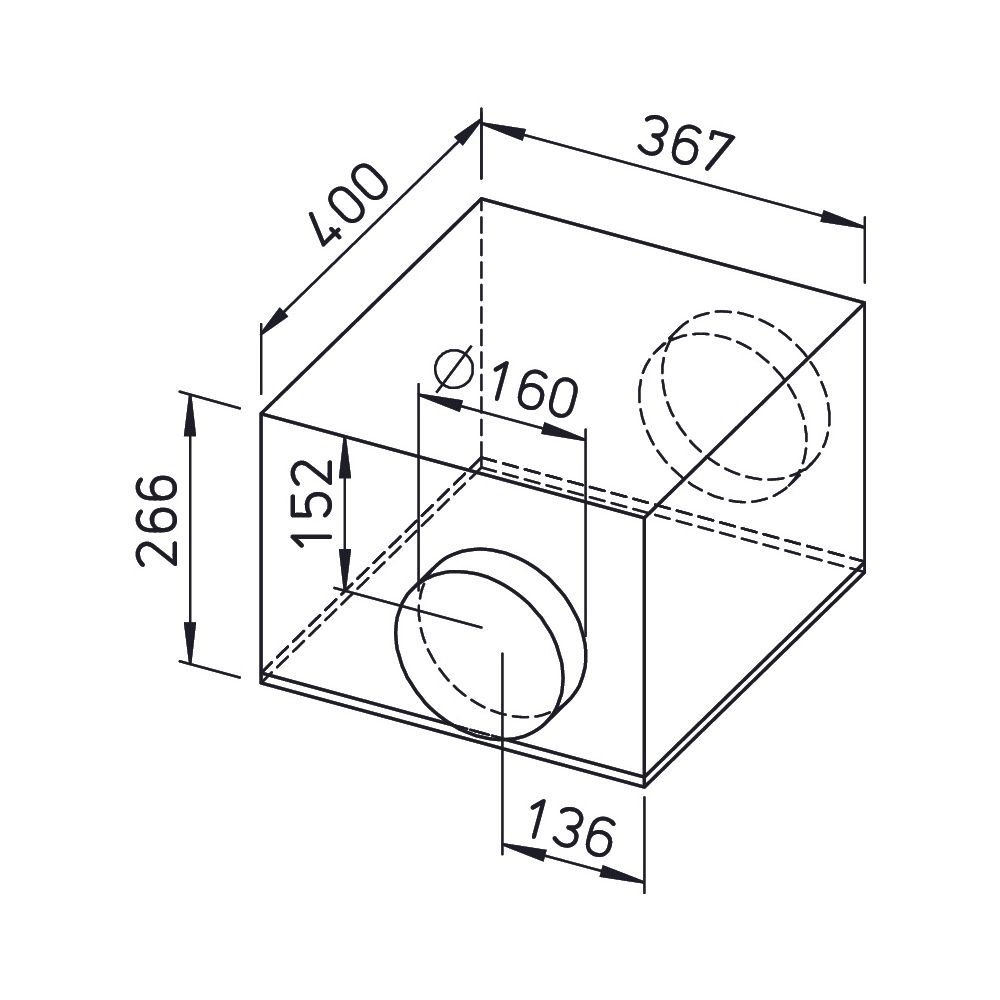

Das Gehäuse des Ventilators besteht aus verzinktem Stahlblech und ist mit runden Anschlussstutzen für Normrohre ausgeführt. Es ist mit einer schallabsorbierenden Lochblech-Innenauskleidung versehen, die mit einer 50 mm starken Mineralfaserplatte hinterlegt ist, um die Geräuschentwicklung zu minimieren. Der abnehmbare Deckel ermöglicht den freien Zugang zum Ventilatorraum und zur Gehäusespirale, wodurch Wartungsarbeiten erleichtert werden. Motor und Laufrad sind für Wartungszwecke herausziehbar.

Welche Antriebstechnik verwendet der Silentbox Rohrventilator?

Der Ventilator verfügt über ein vorwärts gekrümmtes Radiallaufrad, das in einem aerodynamisch optimierten Spiralgehäuse aus verzinktem Stahlblech untergebracht ist. Für einen geräuscharmen Lauf ist das Laufrad dynamisch gewuchtet. Angetrieben wird der Ventilator von einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP44, der einen hohen Wirkungsgrad aufweist. Der Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik.

Welche Möglichkeiten zur Drehzahlregelung bietet der Helios SB EC 160 A?

Der Helios SB EC 160 A ist serienmäßig mit einem internen Potentiometer ausgestattet, das die Einstellung einer beliebigen Ventilatordrehzahl zwischen minimaler und maximaler Drehzahl ermöglicht. Die stufenlose Drehzahlsteuerung kann zusätzlich mit einem externen Potentiometer oder mit dem Universal-Regelsystem Eur-EC erfolgen. Der elektrische Anschluss erfolgt über einen serienmäßigen Klemmenkasten mit Schutzart IP54 an einem ausgeführten Kabel.

Technische Daten

• Volumenstrom bei 0 Pa: 580 m³/h
• Max. Druckerhöhung: 637 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 2630 1/min
• Aufgenommene Leistung: 0,12 kW
• Gewicht: 10 kg
• Schallleistung: 49 dB
• Schalldruck (1 m): 41 dB
• Spannung: 230 Volt
• Schutzart: IP44

Der Helios SB EC 160 A Silentbox Rohrventilator stellt eine effiziente und geräuscharme Lösung für die Luftförderung in Rohrsystemen dar. Seine schallgedämpfte Konstruktion, der energieeffiziente EC-Motor und die flexible Drehzahlregelung ermöglichen eine präzise Anpassung an verschiedene Anforderungen. Mit einem Volumenstrom von 580 m³/h und einer Leistung von 0,12 kW sorgt der Ventilator für eine zuverlässige Funktion bei reduziertem Betriebsgeräusch.
