Helios SB EC 200 A Silentbox Rohrventilator schallgedämpft DN 200, 1-PH 230V regelbar, 900m3/h, 120W

Der Helios SB EC 200 A Silentbox Rohrventilator ist ein schallgedämpfter Radialventilator mit einem Nennanschlussdurchmesser von DN 200. Ausgestattet mit einem energieeffizienten, drehzahlregelbaren EC-Außenläufermotor, bietet das Gerät eine Leistung von 0,12 kW und einen Volumenstrom von 900 m³/h. Dieser Ventilator ist ideal für Lüftungssysteme, bei denen eine geräuscharme Betriebsweise und eine präzise Luftförderung erforderlich ist.

Wie ist der Silentbox Rohrventilator konstruiert?

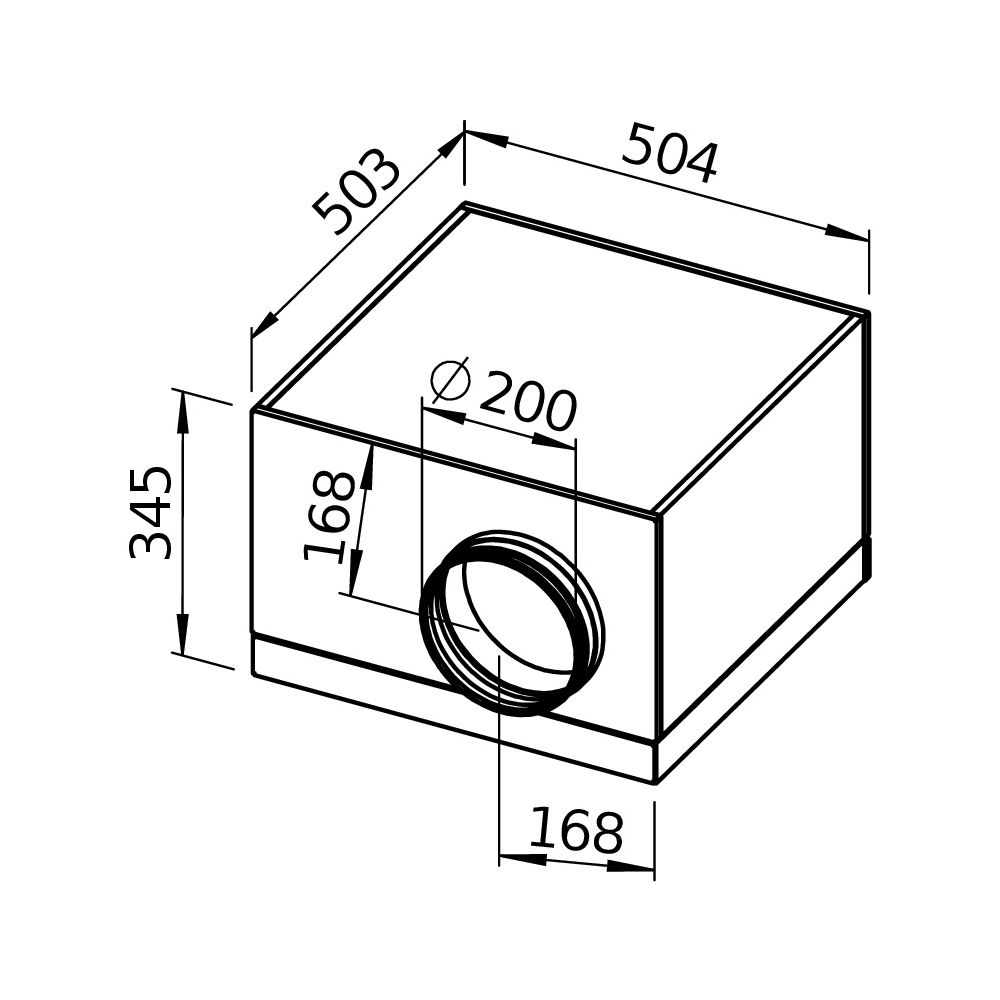

Das Gehäuse des Helios SB EC 200 A Silentbox Rohrventilators besteht aus verzinktem Stahlblech und ist mit runden Anschlussstutzen für Normrohre ausgestattet. Eine schallabsorbierende Lochblech-Innenauskleidung, hinterlegt mit einer 50 mm starken Mineralfaserplatte, sorgt für eine effektive Geräuschdämpfung. Für Wartungs- und Inspektionsarbeiten sind der Deckel, der Ventilatorraum, die Gehäusespirale sowie Motor und Laufrad ausschwenkbar und somit gut zugänglich.

Welche Eigenschaften zeichnen das Laufrad und den Motor aus?

Der Antrieb des Ventilators erfolgt über ein energiesparendes Radiallaufrad mit rückwärts gekrümmten Schaufeln, das dynamisch gewuchtet ist und einen geräuscharmen Betrieb sicherstellt. Der drehzahlsteuerbare EC-Außenläufermotor in Schutzart IP44 zeichnet sich durch einen hohen Wirkungsgrad aus. Der Ventilator ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik ist vorhanden.

Welche Möglichkeiten bietet die Drehzahlregelung?

Zur flexiblen Anpassung der Luftleistung ist serienmäßig ein internes Potentiometer zur Einstellung einer beliebigen Ventilatordrehzahl zwischen minimaler und maximaler Drehzahl integriert. Zusätzlich besteht die Möglichkeit zur stufenlosen Drehzahlsteuerung mit einem externen Potentiometer oder dem Universal-Regelsystem Eur-EC. Der elektrische Anschluss erfolgt über einen serienmäßigen Klemmenkasten in Schutzart IP 54 an einem ausgeführten Kabel.

Technische Daten

• Volumenstrom bei 0 Pa: 900 m³/h
• Max. Druckerhöhung: 450 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 2830 1/min
• Aufgenommene Leistung: 0,12 kW
• Gewicht: 17 kg
• Schallleistung: 47 dB
• Schalldruck (1 m): 39 dB
• Spannung: 230 Volt
• Schutzart: IP 44

Der Helios SB EC 200 A Silentbox Rohrventilator bietet eine effiziente und geräuscharme Lösung für Lüftungsaufgaben. Mit seiner robusten Bauweise aus verzinktem Stahlblech, der effektiven Schalldämmung und dem energiesparenden EC-Motor ist er für anspruchsvolle Anwendungen geeignet. Die flexible Drehzahlregelung und eine aufgenommene Leistung von 0,12 kW bei einem Volumenstrom von 900 m³/h ermöglichen eine präzise Anpassung an unterschiedliche Betriebsbedingungen.
