Helios SB EC 250 Silentbox Rohrventilator schallgedämpft DN 250, 1-PH 230V regelbar, 1100m3/h, 150W

Der Helios SB EC 250 Silentbox ist ein schallgedämpfter Radial-Rohrventilator mit einem Durchmesser von DN 250. Ausgestattet mit einem energiesparenden, drehzahlregelbaren EC-Außenläufermotor, bietet er einen Volumenstrom von 1100 m³/h bei 0 Pa und eine Leistung von 0,15 kW. Dieser Ventilator eignet sich ideal für Anwendungen, die eine effiziente und geräuscharme Belüftung erfordern, wie in Büros, Gewerberäumen oder öffentlichen Einrichtungen. Die stufenlose Drehzahlregelung ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen und der Anschluss erfolgt an 1-Phasen 230V Netze.

Wie ist das Gehäuse des SB EC 250 Silentbox aufgebaut?

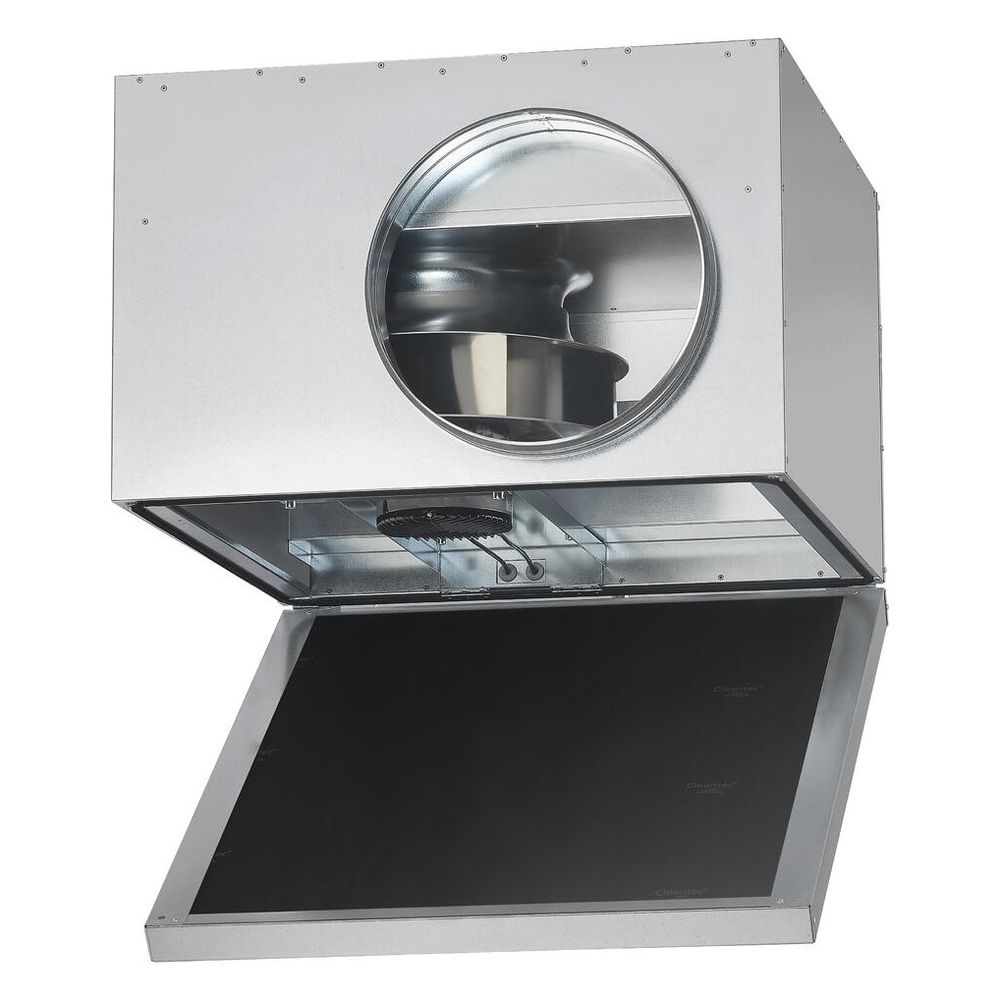

Das geräuschgedämpfte Gehäuse des Ventilators besteht aus verzinktem Stahlblech und ist mit runden Anschlussstutzen für Normrohre ausgestattet. Eine schallabsorbierende Lochblech-Innenauskleidung mit einer 50 mm starken Mineralfaserplatte reduziert die Geräuschentwicklung. Der ausschwenkbare Deckel sowie der ausschwenkbare Motor und das Laufrad ermöglichen einen einfachen Zugang zum Ventilatorraum und zur Gehäusespirale, was Wartungsarbeiten vereinfacht.

Welche Eigenschaften bietet das Laufrad und der Motor?

Das energiesparende Radiallaufrad ist mit rückwärts gekrümmten Schaufeln ausgestattet und dynamisch gewuchtet, was einen geräuscharmen Lauf sicherstellt. Der Antrieb erfolgt durch einen energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP44, der einen hohen Wirkungsgrad bietet. Der Ventilator ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik ist ebenfalls vorhanden.

Wie erfolgt die Steuerung und der Anschluss des Ventilators?

Serienmäßig ist ein internes Potentiometer zur stufenlosen Einstellung der Ventilatordrehzahl zwischen minimaler und maximaler Geschwindigkeit integriert. Die Drehzahlregelung kann alternativ über ein externes Potentiometer oder das Universal-Regelsystem EUR-EC erfolgen. Der Anschluss wird über einen serienmäßigen Klemmkasten (IP54) an einem ausgeführten Kabel realisiert.

Technische Daten

• Volumenstrom bei 0 Pa: 1100 m³/h
• Max. Druckerhöhung: 630 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 2790 1/min
• Aufgenommene Leistung: 0,15 kW
• Gewicht: 23 kg
• Schallleistung: 50 dB
• Schalldruck (1 m): 42 dB
• Spannung: 230 Volt
• Stromaufnahme: 1,18 Amp
• Frequenz: 50/60 Hz
• Isolierklasse: F
• Schutzart: IP 44

Der Helios SB EC 250 Silentbox Rohrventilator stellt eine effiziente und leise Lösung für die Belüftung dar. Mit einem Volumenstrom von 1100 m³/h und einer aufgenommenen Leistung von 0,15 kW sorgt er für eine zuverlässige Luftförderung bei geringer Geräuschentwicklung. Die flexible Drehzahlregelung und die robuste Bauweise machen ihn zu einer vielseitigen Komponente für verschiedene Lüftungsanwendungen.
