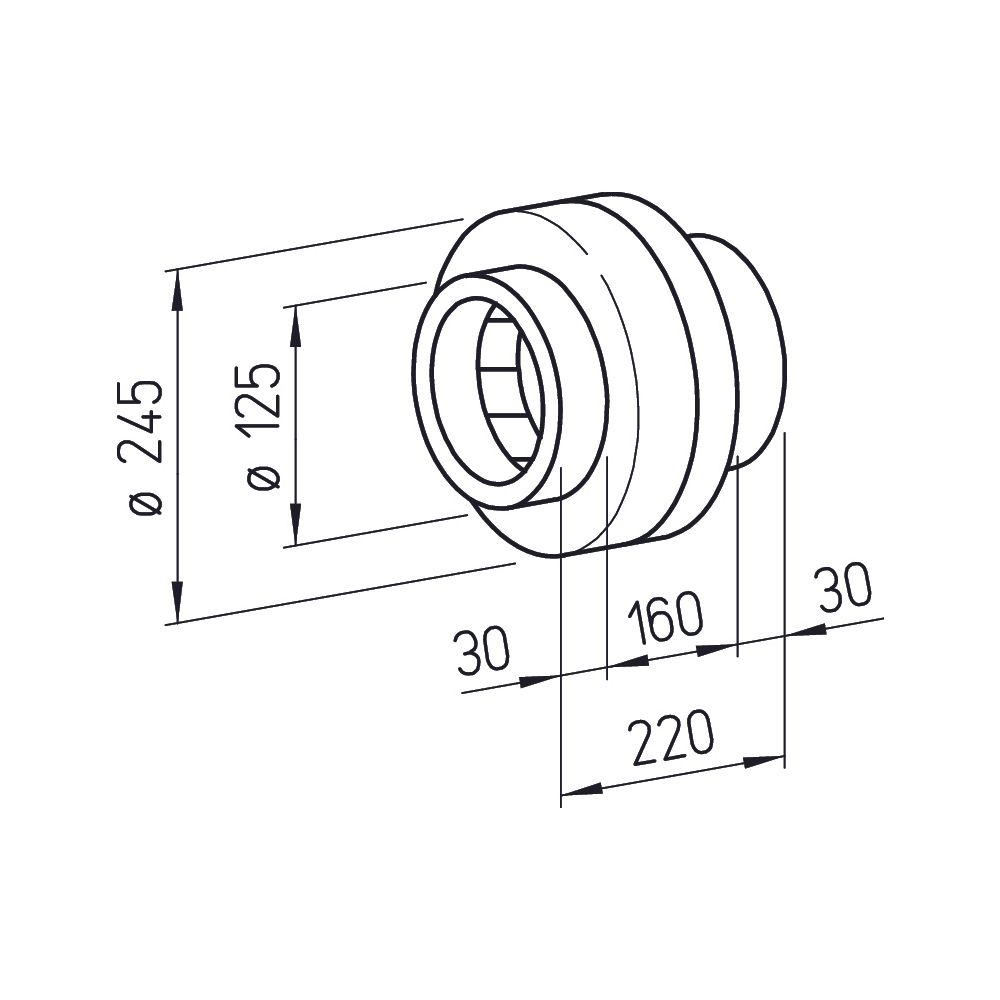

Helios RRK 125 Radial-Rohrventilator, 1-PH 230V, DN 125, Gehäuse aus glasfaserverstärktem Kunststoff, 390m3/h, 42W

Der Helios RRK 125 Radial-Rohrventilator aus der Serie RADAX RR ist für die direkte Montage in Rohrsystemen konzipiert. Dieses Modell ist mit einem Gehäuse aus glasfaserverstärktem, schlagfestem Kunststoff ausgestattet und für den Betrieb mit 1-PH 230V ausgelegt. Mit einem Volumenstrom von 390 m³/h und einer aufgenommenen Leistung von 42 W bietet der Ventilator eine effiziente Lösung für vielfältige Lüftungsaufgaben. Die runden Anschlussstutzen sind auf Normrohre mit einem Nenndurchmesser von DN 125 abgestimmt.

Welche Merkmale zeichnen das Gehäuse und die Montage aus?

Das Gehäuse des RRK 125 besteht aus schlagfestem, glasfaserverstärktem Kunststoff, was eine hohe Robustheit und Langlebigkeit sicherstellt. Die runden Anschlussstutzen sind präzise auf Normrohre abgestimmt und ermöglichen eine unkomplizierte und direkte Integration in bestehende Rohrsysteme.

Wie ist der Ventilator technisch ausgestattet?

Im Inneren des Helios RRK 125 arbeitet ein Hochleistungs-Radial-Laufrad mit rückwärtsgekrümmten Schaufeln aus Kunststoff, das für eine effiziente Luftförderung sorgt. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 erreicht. Der Antrieb erfolgt über einen Einphasen-Wechselstrom-Außenläufer-Motor mit eingebauten, in Reihe verdrahteten Thermokontakten zum Schutz vor Überhitzung. Die geschlossene Bauweise mit gedichteten, geräuscharmen Kugellagern mit Langzeitschmierung macht den Ventilator wartungsfrei.

Welche Leistungsdaten sind für den Betrieb relevant?

Der Radial-Rohrventilator RRK 125 erreicht bei 0 Pa einen Volumenstrom von 390 m³/h und eine maximale Druckerhöhung von 320 Pa. Die maximale Fördermitteltemperatur beträgt 60 °C bei gerichtetem und 70 °C bei ungerichtetem Luftstrom. Die Drehzahl liegt bei 2635 1/min, die aufgenommene Leistung bei 0,042 kW (42 W). Das Gerät wiegt 2,5 kg und erzeugt eine Schalleistung von 59 dB(A). Die elektrische Versorgung erfolgt über 230 Volt bei einer Frequenz von 50 Hz und einer Stromaufnahme von 0,19 Ampere.

Welchen Schutz bietet der Ventilator?

Der Helios RRK 125 ist mit der Schutzart IP 44 klassifiziert, was einen Schutz gegen Spritzwasser aus allen Richtungen und das Eindringen von festen Fremdkörpern ab 1 mm Durchmesser bietet. Die Isolierklasse F ermöglicht eine hohe thermische Belastbarkeit der elektrischen Komponenten. Ein Explosionsschutz ist bei diesem Modell nicht vorhanden.

Technische Daten

• Volumenstrom bei 0 Pa: 390 m³/h
• Max. Druckerhöhung: 320 Pa
• Aufgenommene Leistung: 0,042 kW
• Drehzahl: 2635 1/min
• Spannung: 230 Volt
• Stromaufnahme: 0,19 Amp
• Frequenz: 50 Hz
• Schalleistung: 59 dB(A)
• Schutzart: IP 44
• Gewicht: 2,5 kg

Der Helios RRK 125 Radial-Rohrventilator bietet eine robuste und effiziente Lösung für die Lüftung in verschiedenen Anwendungen. Mit seinem glasfaserverstärkten Kunststoffgehäuse, dem vibrationsfreien Lauf und der wartungsfreien Konstruktion ist er auf Langlebigkeit ausgelegt. Die Leistungsdaten von 390 m³/h Volumenstrom und einer aufgenommenen Leistung von 42 W bei 230 Volt unterstreichen die Leistungsfähigkeit dieses Modells, das zudem die Schutzart IP 44 aufweist.
