Helios RRK 100 Radial-Rohrventilator, 1-PH 230V, DN 100, Gehäuse aus glasfaserverstärktem Kunststoff, 290m3/h, 29W

Der Helios RRK 100 Radial-Rohrventilator ist ein leistungsstarkes Gerät, das speziell für die direkte Montage in Rohrsystemen konzipiert wurde. Sein Gehäuse besteht aus schlagfestem, glasfaserverstärktem Kunststoff und ist mit runden Anschlussstutzen auf Normrohre der Nennweite DN 100 abgestimmt. Mit einem Volumenstrom von 290 m³/h und einer Leistungsaufnahme von 29 Watt (0,029 kW) bietet dieser 1-Phasen-230V-Ventilator eine effiziente Lösung für vielfältige Lüftungsanwendungen.

Welche Eigenschaften zeichnen das Gehäuse und die Montage aus?

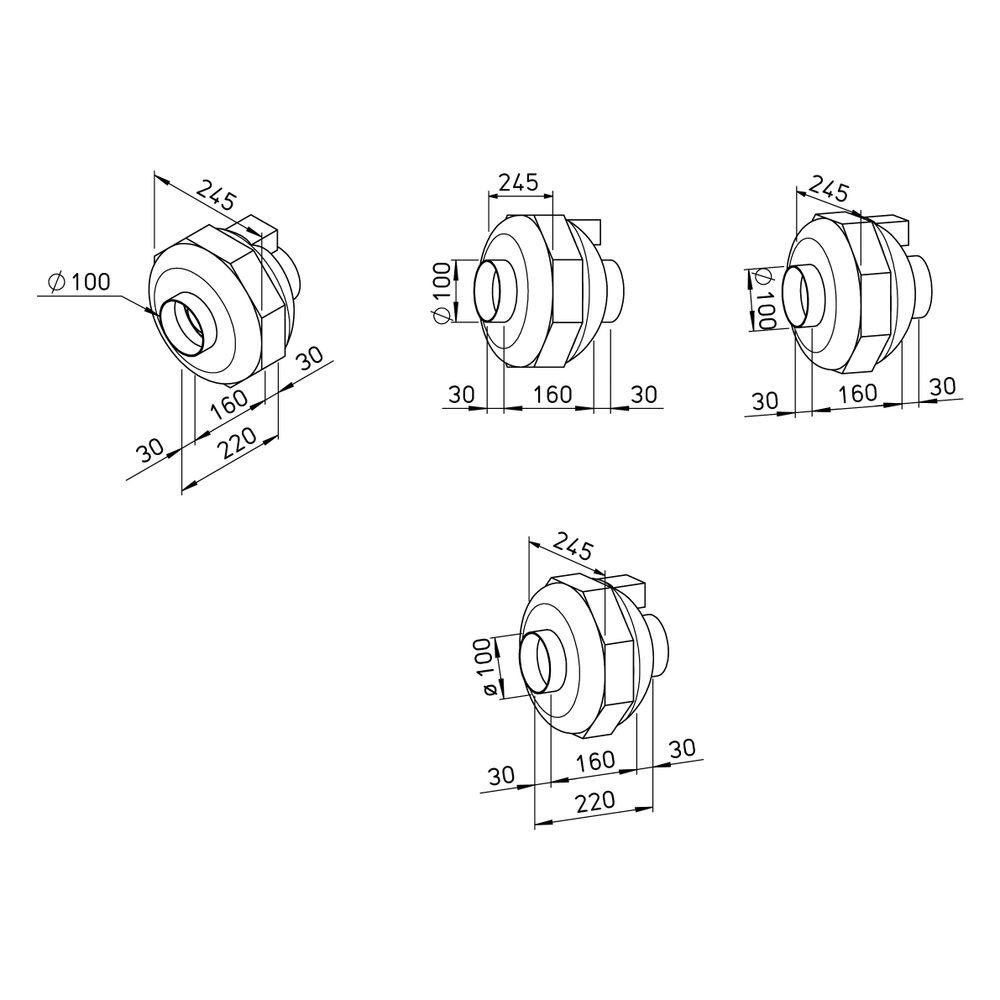

Das Gehäuse des Radial-Rohrventilators besteht aus schlagfestem, glasfaserverstärktem Kunststoff, der eine hohe Widerstandsfähigkeit sicherstellt. Die runden Anschlussstutzen sind präzise auf Normrohre abgestimmt, was eine unkomplizierte und direkte Montage im Rohrsystem ermöglicht. Diese Konstruktion unterstützt eine flexible Integration in bestehende oder neue Lüftungsanlagen.

Welche technischen Merkmale und Antriebseigenschaften bietet der Ventilator?

Der RRK 100 verfügt über ein Hochleistungs-Radial-Laufrad mit rückwärtsgekrümmten Schaufeln aus Kunststoff, das für eine effiziente Luftförderung sorgt. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 erreicht. Der Antrieb erfolgt über einen Einphasen-Wechselstrom-Außenläufer-Motor mit in Reihe verdrahteten Thermokontakten. Die geschlossene Bauweise, gedichtete und geräuscharme Kugellager mit Langzeitschmierung tragen zur Wartungsfreiheit des Gerätes bei.

Welche Leistungsdaten und elektrischen Eigenschaften sind relevant?

Der Ventilator erreicht einen Volumenstrom von 290 m³/h bei 0 Pa und eine maximale Druckerhöhung von 280 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³ bei einer maximalen Fördermitteltemperatur von 70 °C. Die Drehzahl liegt bei 2150 1/min. Elektrisch wird der Ventilator mit 230 Volt bei 50 Hz betrieben, mit einer Stromaufnahme von 0,13 Ampere und einer aufgenommenen Leistung von 29 Watt (0,029 kW). Die Isolierklasse F und die Schutzart IP 44 bieten Schutz gegen Spritzwasser und ermöglichen den Einsatz in feuchten Umgebungen.

Technische Daten

• Volumenstrom bei 0 Pa: 290 m³/h
• Max. Druckerhöhung: 280 Pa
• Fördermitteltemperatur: 70 °C
• Drehzahl: 2150 1/min
• Aufgenommene Leistung: 29 W
• Gewicht: 2,0 kg
• Schalleistung: 61 dB(A)
• Spannung: 230 Volt
• Schutzart: IP 44
• Nennweite: DN 100

Der Helios RRK 100 Radial-Rohrventilator zeichnet sich durch seine robuste Bauweise aus glasfaserverstärktem Kunststoff und seine effiziente Luftförderung aus. Mit einem Volumenstrom von 290 m³/h und einer Leistungsaufnahme von 29 Watt bietet er eine zuverlässige und wartungsfreie Lösung für die direkte Montage in Rohrsystemen, insbesondere dort, wo Schutzart IP 44 erforderlich ist.
