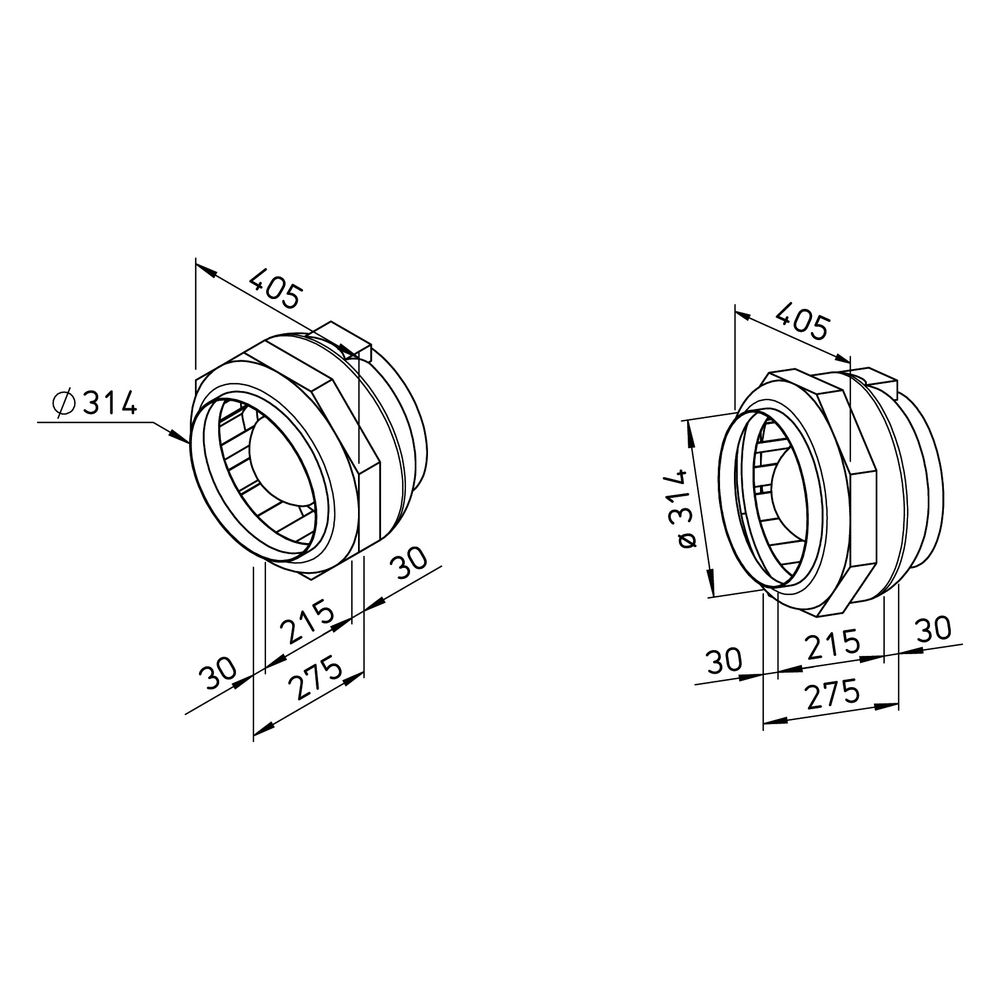

Helios RRK 315 Radial-Rohrventilator, 1-PH 230V, DN 315, Gehäuse aus glasfaserverstärktem Kunststoff, 1060m3/h, 170W

Der Helios RRK 315 Radial-Rohrventilator ist ein leistungsstarkes Gerät für die direkte Montage in Rohrsystemen. Mit einem Gehäuse aus glasfaserverstärktem Kunststoff, einem Volumenstrom von 1060 m³/h und einer Leistung von 170 W ist er für vielfältige Lüftungsaufgaben konzipiert. Er ist auf Normrohre mit einem Durchmesser von DN 315 abgestimmt und eignet sich ideal für Anwendungen, die eine effiziente und zuverlässige Luftförderung erfordern.

Wie ist der RRK 315 konstruiert?

Das Gehäuse des RRK 315 besteht aus schlagfestem Kunststoff, der zusätzlich glasfaserverstärkt ist. Die runden Anschlussstutzen sind präzise auf Normrohre abgestimmt, was die Installation vereinfacht. Ein Hochleistungs-Radial-Laufrad mit rückwärtsgekrümmten Schaufeln aus Kunststoff sorgt für effiziente Luftförderung. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 erreicht.

Welche Antriebstechnik und Lagerung kommen zum Einsatz?

Der Antrieb des Helios RRK 315 erfolgt über einen Einphasen-Wechselstrom-Außenläufer-Motor. Dieser Motor ist mit eingebauten, in Reihe verdrahteten Thermokontakten ausgestattet, die zum Schutz des Gerätes beitragen. Die geschlossene Bauweise des Motors, kombiniert mit wartungsfreien, gedichteten und geräuscharmen Kugellagern mit Langzeitschmierung, ermöglicht einen zuverlässigen und langlebigen Betrieb.

Welche Leistungsdaten bietet der RRK 315?

Der RRK 315 erreicht einen Volumenstrom von 1060 m³/h bei 0 Pa und eine maximale Druckerhöhung von 600 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die maximale Fördermitteltemperatur liegt bei 70 °C. Die Drehzahl beträgt 2690 1/min, die aufgenommene Leistung 0,17 kW (170 W). Die Schalleistung beträgt 72 dB(A). Der Ventilator arbeitet mit einer Spannung von 230 Volt bei 50 Hz und einer Stromaufnahme von 0,75 Ampere. Die Isolierklasse ist F und die Schutzart IP 44.

Technische Daten

• Volumenstrom bei 0 Pa: 1060 m³/h
• Max. Druckerhöhung: 600 Pa
• Fördermitteltemperatur: 70 °C
• Drehzahl: 2690 1/min
• Aufgenommene Leistung: 0,17 kW
• Gewicht: 5,7 kg
• Schalleistung: 72 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,75 Amp
• Schutzart: IP 44

Der Helios RRK 315 Radial-Rohrventilator bietet eine robuste und effiziente Lösung für die Luftförderung in Rohrsystemen. Mit einem Volumenstrom von 1060 m³/h und einer aufgenommenen Leistung von 0,17 kW ist er für vielfältige Anwendungen geeignet. Das glasfaserverstärkte Kunststoffgehäuse und der wartungsfreie Einphasen-Wechselstrom-Motor mit integrierten Thermokontakten tragen zur Langlebigkeit und Betriebssicherheit dieses Ventilators bei.
