Helios SVR EC 100 SlimVent EC Radialventilator mit Rohranschluss DN 100, 1-PH 230V regelbar, 395m3/h, 90W

Der Helios SVR EC 100 SlimVent EC Radialventilator ist eine effiziente und platzsparende Lösung für Rohrsysteme. Dieser Radialventilator mit Rohranschluss DN 100 zeichnet sich durch seine flache und kompakte Bauweise aus und ist ideal für den direkten Zwischenbau in Lüftungsanlagen. Mit einem Volumenstrom von 395 m³/h und einer Leistung von 90 W bietet er eine zuverlässige Luftförderung.

Wie ist der Helios SVR EC 100 SlimVent konstruiert?

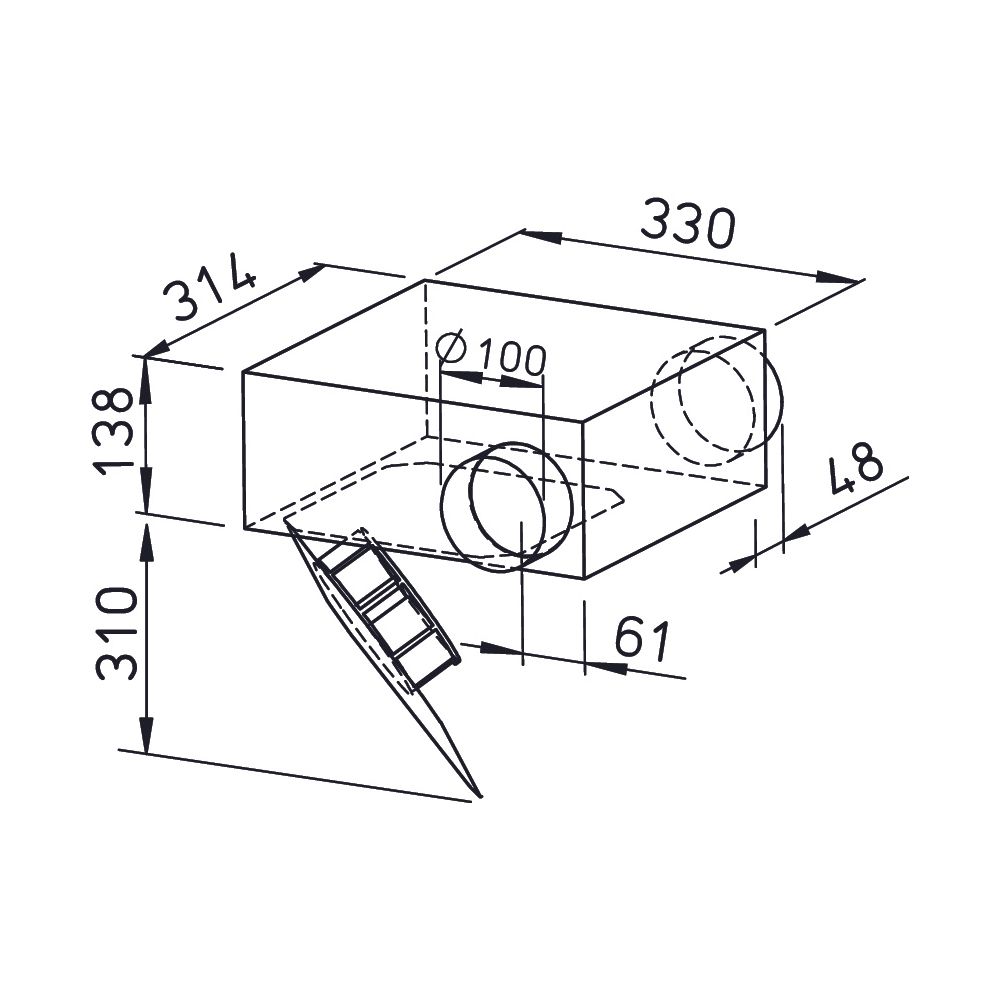

Der Ventilator verfügt über ein Gehäuse aus verzinktem Stahlblech, das robust und langlebig ist. Die serienmäßigen Anschlussstutzen mit Lippendichtung sind für Normrohr-Durchmesser ausgelegt. Eine ausschwenkbare Motor-Laufrad-Einheit ermöglicht eine einfache Reinigung und Revision. Das energiesparende Radiallaufrad mit rückwärts gekrümmten Schaufeln besteht aus hochwertigem Kunststoff und ist dynamisch gewuchtet, um einen geräuscharmen Lauf zu ermöglichen.

Welche Antriebstechnik und Steuerungsmöglichkeiten bietet der Ventilator?

Der Antrieb erfolgt über einen energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP44. Dieser Motor zeichnet sich durch seinen höchsten Wirkungsgrad aus und ist wartungs- sowie funkstörungsfrei und kugelgelagert. Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik. Die Drehzahl lässt sich stufenlos über ein Potentiometer oder das Universal-Regelsystem EUR-EC steuern. Der elektrische Anschluss erfolgt über einen serienmäßigen Klemmenkasten mit Schutzart IP54, der außen am Gehäuse angebracht ist.

Welche Leistungsdaten sind für den Helios SVR EC 100 SlimVent relevant?

Der Ventilator erreicht bei 0 Pa einen Volumenstrom von 395 m³/h und eine maximale Druckerhöhung von 645 Pa. Die Fördermitteltemperatur ist auf bis zu 60 °C ausgelegt. Die Drehzahl beträgt 3600 1/min, und die aufgenommene Leistung liegt bei 0,09 kW. Mit einem Schalldruckpegel von 52 dB(A) in einem Meter Entfernung arbeitet das Gerät vergleichsweise leise. Die Spannung beträgt 230 Volt bei einer Frequenz von 50/60 Hz und einer Stromaufnahme von 0,76 Amp. Das Gerät hat ein Gewicht von 5,3 kg und die Schutzart IP44.

Technische Daten

• Volumenstrom bei 0 Pa: 395 m³/h
• Max. Druckerhöhung: 645 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 3600 1/min
• Aufgenommene Leistung: 0,09 kW
• Schalldruck in 1m: 52 dB(A)
• Schutzart: IP44
• Spannung: 230 Volt
• Frequenz: 50/60 Hz
• Gewicht: 5,3 kg
• Rohranschluss: DN 100

Der Helios SVR EC 100 SlimVent EC Radialventilator bietet eine leistungsstarke und flexible Lösung für die Lüftungstechnik. Seine kompakte Bauweise, der hohe Volumenstrom von 395 m³/h und die effiziente 0,09 kW EC-Motortechnologie ermöglichen einen zuverlässigen und geräuscharmen Betrieb. Die einfache Wartung durch die ausschwenkbare Motor-Laufrad-Einheit und die vielseitigen Steuerungsmöglichkeiten machen diesen Radialventilator zu einer optimalen Wahl für diverse Anwendungen mit Rohranschluss DN 100.
