Helios SVR EC 160 A SlimVent EC Radialventilator mit Rohranschluss DN 160, 1-PH 230V regelbar, 580m3/h, 100W

Der Helios SVR EC 160 A SlimVent ist ein kompakter EC Radialventilator mit Rohranschluss DN 160. Er zeichnet sich durch seine flache und kompakte Bauweise aus und ist ideal für den direkten Zwischensatz in Rohrsysteme geeignet. Mit einem Volumenstrom von 580 m³/h und einer aufgenommenen Leistung von 0,10 kW bietet er eine effiziente und geräuscharme Luftförderung.

Wie ist der Helios SVR EC 160 A konstruiert?

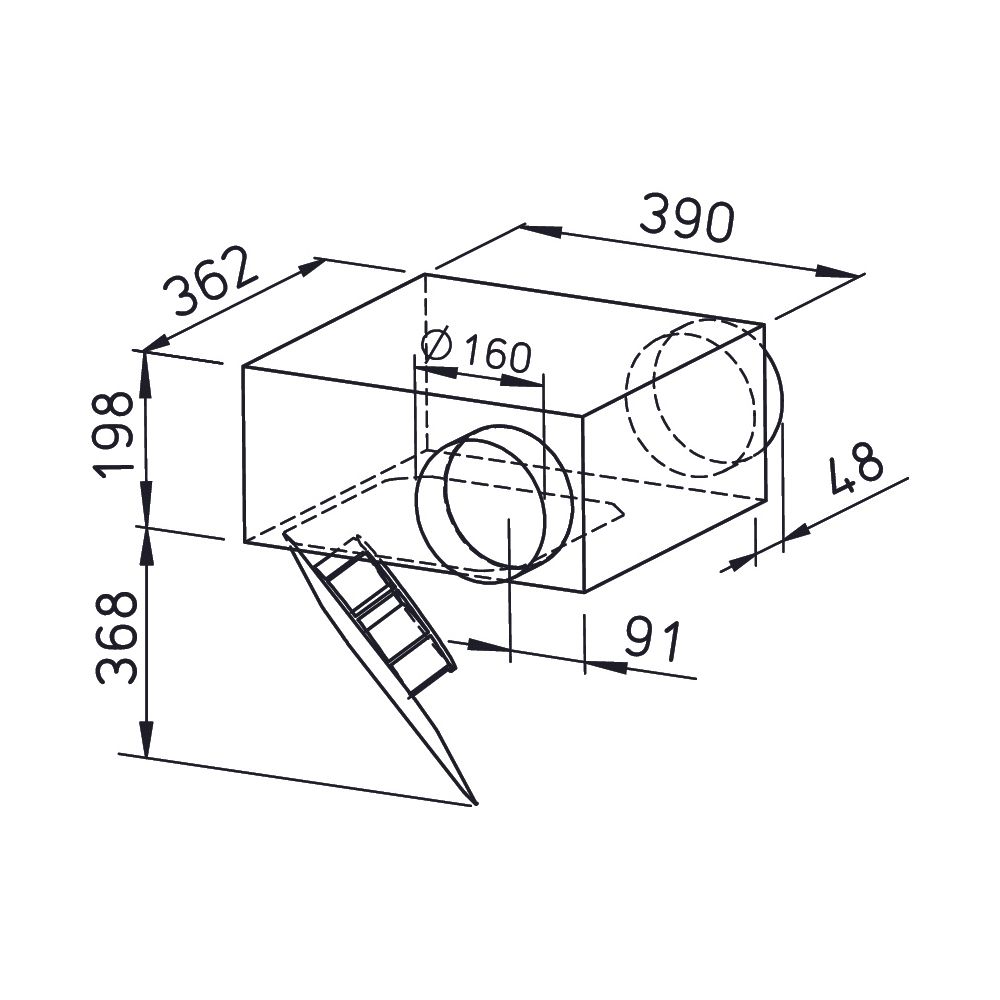

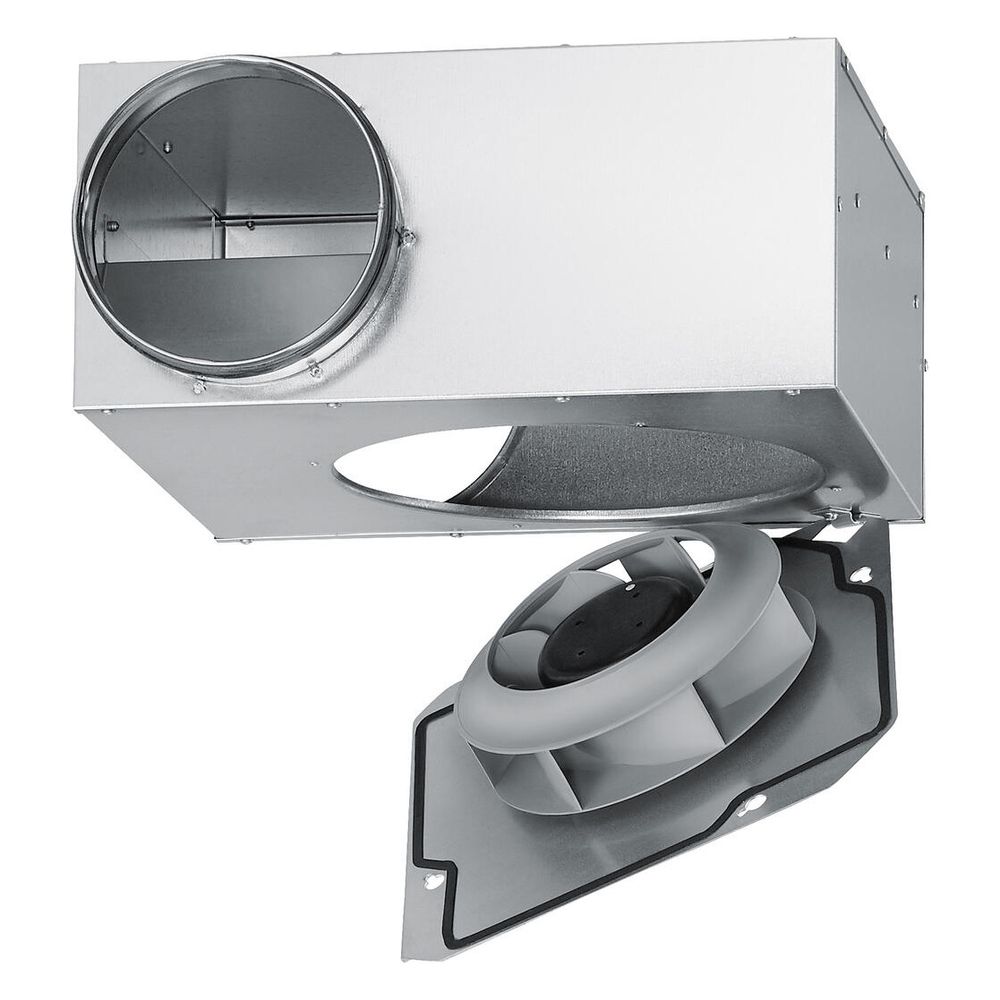

Das Gehäuse des SVR EC 160 A besteht aus verzinktem Stahlblech und wird serienmäßig saug- und druckseitig mit Anschlussstutzen und Lippendichtung für Normrohr-Durchmesser geliefert. Die Motor-Laufrad-Einheit ist ausschwenkbar, was eine einfache Reinigung und Revision ermöglicht. Das energiesparende Radiallaufrad mit rückwärts gekrümmten Schaufeln besteht aus hochwertigem Kunststoff und sorgt für einen geräuscharmen Lauf, da es dynamisch gewuchtet ist.

Welche Motor- und Steuerungstechnik wird verwendet?

Angetrieben wird der Ventilator von einem drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP44, der einen hohen Wirkungsgrad bietet. Der Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik sorgt für zusätzliche Sicherheit. Die stufenlose Drehzahlsteuerung kann entweder über ein internes Potentiometer oder ein externes Universal-Regelsystem EUR-EC erfolgen. Der Anschluss erfolgt über einen serienmäßigen Klemmenkasten (IP54) außen am Gehäuse.

Welche Leistungsdaten bietet der Ventilator?

Der Ventilator erreicht bei 0 Pa einen Volumenstrom von 580 m³/h und eine maximale Druckerhöhung von 668 Pa. Die Fördermitteltemperatur ist bis zu 60 °C ausgelegt. Die Drehzahl beträgt 3630 1/min, bei einer Stromaufnahme von 0,81 Ampere und einer Versorgungsspannung von 230 Volt bei 50/60 Hz. Die Schalleistung liegt bei 60 dB(A), der Schalldruck in einem Meter Entfernung bei 52 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 580 m³/h
• Max. Druckerhöhung: 668 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 3630 1/min
• Aufgenommene Leistung: 0,10 kW
• Gewicht: 6,5 kg
• Schalleistung: 60 dB(A)
• Schalldruck in 1 m: 52 dB(A)
• Spannung: 230 Volt
• Schutzart: IP44

Der Helios SVR EC 160 A SlimVent EC Radialventilator bietet eine effiziente und flexible Lösung für die Luftförderung in Rohrsystemen. Mit seiner kompakten Bauweise, dem energiesparenden EC-Motor und der stufenlosen Regelbarkeit ist er für vielfältige Lüftungsanwendungen geeignet und überzeugt durch einen geräuscharmen Betrieb, eine Leistung von 0,10 kW und einen Volumenstrom von 580 m³/h.
