Helios SVR EC 200 B SlimVent EC Radialventilator mit Rohranschluss DN 200, 1-PH 230V regelbar, 980m3/h, 150W

Der Helios SVR EC 200 B SlimVent EC Radialventilator ist eine effiziente und platzsparende Lösung für Rohrsysteme. Dieser einphasige, drehzahlsteuerbare Ventilator mit Rohranschluss DN 200 mm und einem Volumenstrom von 980 m³/h zeichnet sich durch seine flache und kompakte Bauweise aus. Er ist ideal für das direkte Zwischensetzen in Rohrsysteme und bietet eine energiesparende Leistung von 0,15 kW.

Wie ist der SVR EC 200 B konstruiert und welche Materialien werden verwendet?

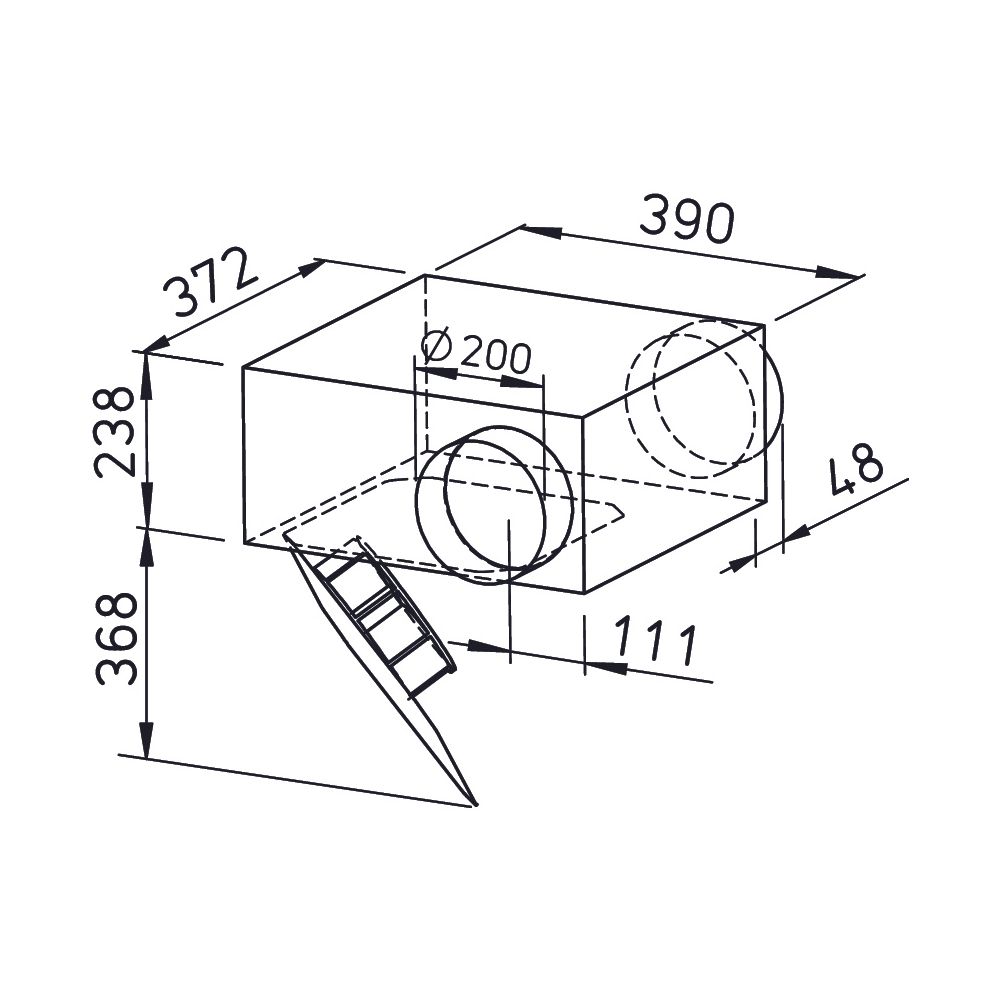

Der Ventilator verfügt über ein flaches und kompaktes Gehäuse aus verzinktem Stahlblech, das sich ideal für den direkten Einbau in Rohrsysteme eignet. Saug- und druckseitig ist er serienmäßig mit Anschlussstutzen und Lippendichtungen für Normrohr-Durchmesser ausgestattet. Das energiesparende Radiallaufrad mit rückwärts gekrümmten Schaufeln besteht aus hochwertigem Kunststoff und ist dynamisch gewuchtet, was einen geräuscharmen Lauf ermöglicht. Die Motor-Laufrad-Einheit ist ausschwenkbar, was eine einfache Reinigung und Revision sicherstellt.

Welche Motor- und Antriebstechnik kommt zum Einsatz?

Angetrieben wird der Ventilator von einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP44. Dieser Motor bietet einen hohen Wirkungsgrad und ist wartungs- sowie funkstörungsfrei dank seiner Kugelagerung. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik sorgt für zusätzliche Betriebssicherheit.

Wie erfolgt die Steuerung und der Anschluss des Ventilators?

Die Drehzahl des Ventilators lässt sich stufenlos regeln. Dies kann entweder über ein internes Potentiometer oder ein externes Universal-Regelsystem EUR-EC erfolgen. Der elektrische Anschluss wird über einen serienmäßigen Klemmenkasten mit Schutzart IP54 realisiert, der außen am Gehäuse angebracht ist. Die Versorgungsspannung beträgt 230 Volt bei einer Frequenz von 50/60 Hz.

Technische Daten

• Volumenstrom bei 0 Pa: 980 m³/h
• Max. Druckerhöhung: 680 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 2890 1/min
• Aufgenommene Leistung: 0,15 kW
• Gewicht: 7,4 kg
• Schalleistung: 61 dB(A)
• Schalldruck in 1m: 53 dB(A)
• Spannung: 230 Volt
• Schutzart: IP 44

Der Helios SVR EC 200 B SlimVent EC Radialventilator überzeugt als zuverlässige und energieeffiziente Lösung für die Lüftungstechnik. Mit einem Volumenstrom von 980 m³/h und einer aufgenommenen Leistung von 0,15 kW ist er für vielfältige Anwendungen in Rohrsystemen geeignet. Die Möglichkeit der stufenlosen Drehzahlsteuerung und die robuste Bauweise aus verzinktem Stahlblech unterstreichen die hohe Funktionalität dieses Radialventilators.
